Manuelles Setzen der Uhr
Um Uhrzeit und Datum der UA509 manuell zu setzen müssen zwei Taster angeschlos-
sen werden. Diese Taster können entweder an zwei Lötpunkte direkt auf der Haupt-

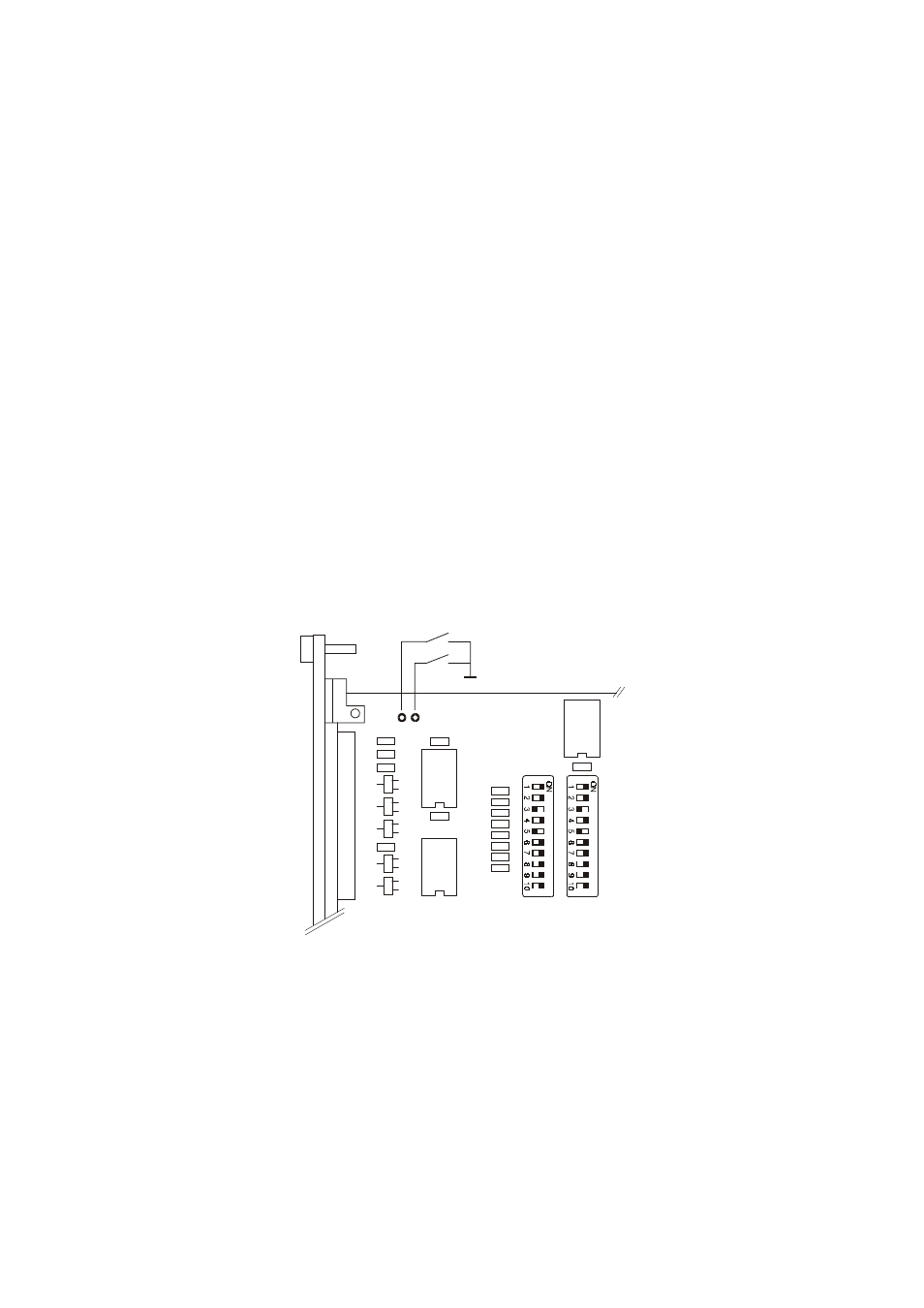

platine angelötet werden (s. Bild unten), oder sie werden an die entsprechenden Pins
der VG-Steckerleiste angeschlossen (s. Tabelle Steckerbelegung). Durch Drücken der
Taster wird das Signal nach Masse gezogen. Die Uhr kann jetzt wie folgt gesetzt
werden:
Durch Drücken und Halten des Tasters "SETMODE" wird die interne Uhr angehal-
ten. Drücken und Halten des Tasters "SET" bewirkt das sekündliche Hochzählen der
Sekunden-Einer. Wird der Taster für mindestens eine Sekunde wieder losgelassen und
dann erneut betätigt, so zählt anschließend die nächsthöhere Stelle (Sekunden-Zehner)
sekündlich hoch. Auf diese Weise können alle Stellen bis Stunden-Zehner gesetzt
werden. Wenn der Taster "SETMODE" losgelassen wird, startet die Uhr mit der ein-
gestellten Zeit.
Wird vor dem Setzen die Anzeige auf "Datum" umgeschaltet, so kann auf die
gleiche Weise das Datum eingestellt werden.
S E T M O D E
S E T
