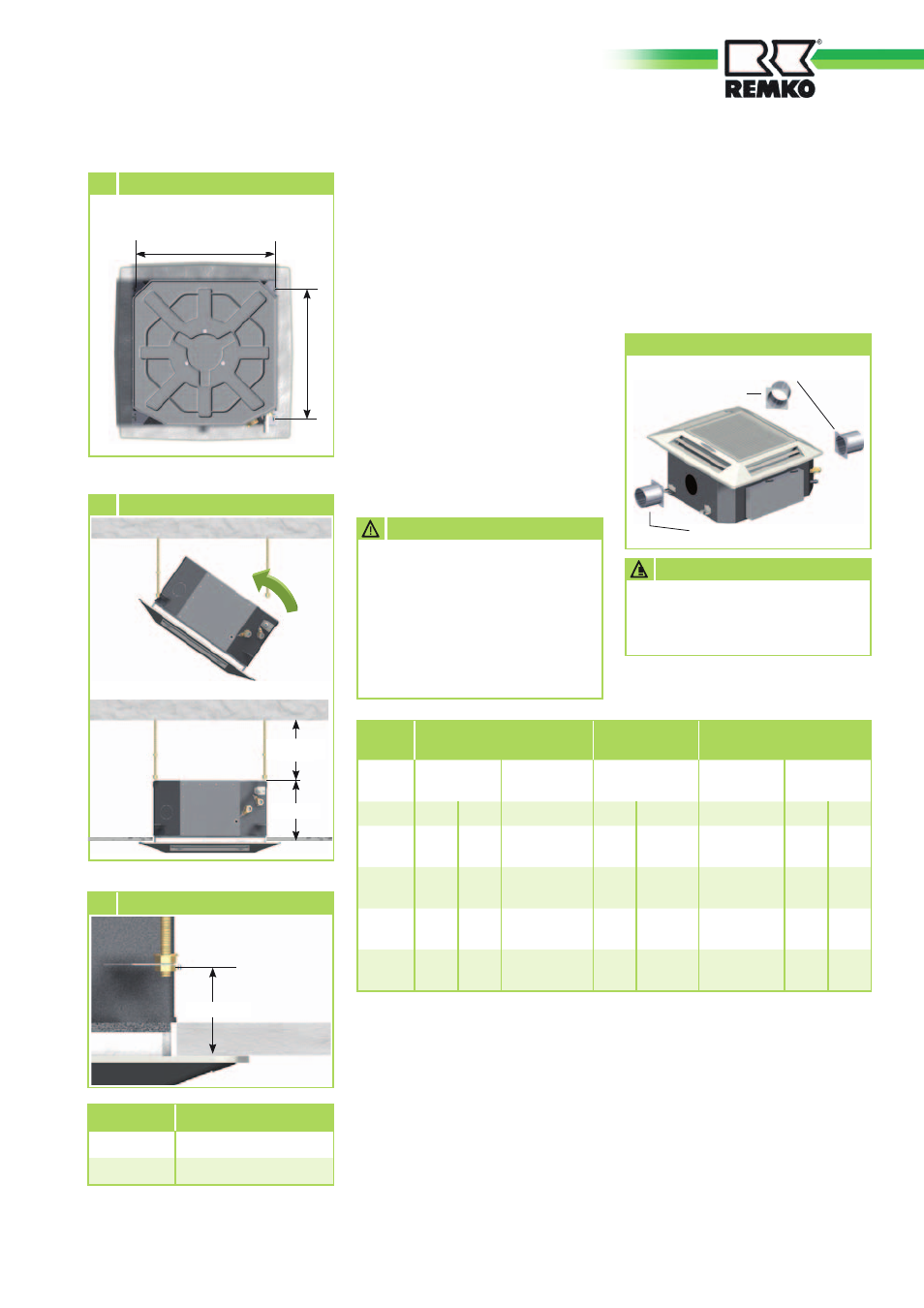

Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
ACHTUNG
525
545
MXD 201-521
Anschluss der
Kältemittelleitungen
Der bauseitige Anschluss der Käl-
temittelleitungen erfolgt an einer
Ecke des Gerätes innerhalb der
Zwischendecke.
Gegebenfalls ist an den Innen-
geräten eine Reduzierung, bzw.
Erweiterung zu installieren. Diese
Verschraubungen liegen dem In-
nengerät als Beipack serienmäßig
bei. Nach erfolgter Montage sind
die Verbindungen dampfdiffusi-
onsdicht zu isolieren.
4 Gerät einhängen
19
6 Gerät befestigen
Abstand A
MXD 261-521
Abstand A 60 mm
Aufhängung 545 mm x 525 mm
5 Gerät einhängen
Statisches Bauwerksteil
280mm
min.
35mm
Lei-
stung
Außenteil
Kältemittel-
leitung
Innengerät
MXD 201-521
Innen-
gerät
Anschluss
Reduzierung/
Erweiterung
Kältemittel-
leitung
Reduzierung/
Erweiterung
Anschluss
EL SL SL EL SL SL EL SL
2,0kW 1/4“ 3/8“ - 1/4“ 3/8“ - 1/4“ 3/8“
2,6kW 1/4“ 3/8“ - 1/4“ 3/8“ - 1/4“ 3/8“
3,5kW 1/4“ 3/8“
Erw. 3/8“IG >
1/2“ AG
1/4“ 1/2“
Red. 1/2“AG
> 3/8“ IG
1/4“ 3/8“
5,2kW 1/4“ 3/8“
Erw. 3/8“IG >
1/2“ AG
1/4“ 1/2“ - 1/4“ 1/2“
Es dürfen nur ein Frischluft-
und ein Nebenraumanschluss
verwendet werden!
ACHTUNG
Nebenraum- und
Frischluftanschluss
Das Gerät ist für die Kühlung eines
zweiten Raumes und unabhängig
davon, für die Einbringung von
Frischluft vorbereitet.
Zweitraum- und Frischluftanschluss
Frischluftanschluss
Nebenraumanschluss
Nebenraumanschluss
Hinweis: SL = Saugleitung (großes Rohr), EL = Einspritzleitung (kleines Rohr)
