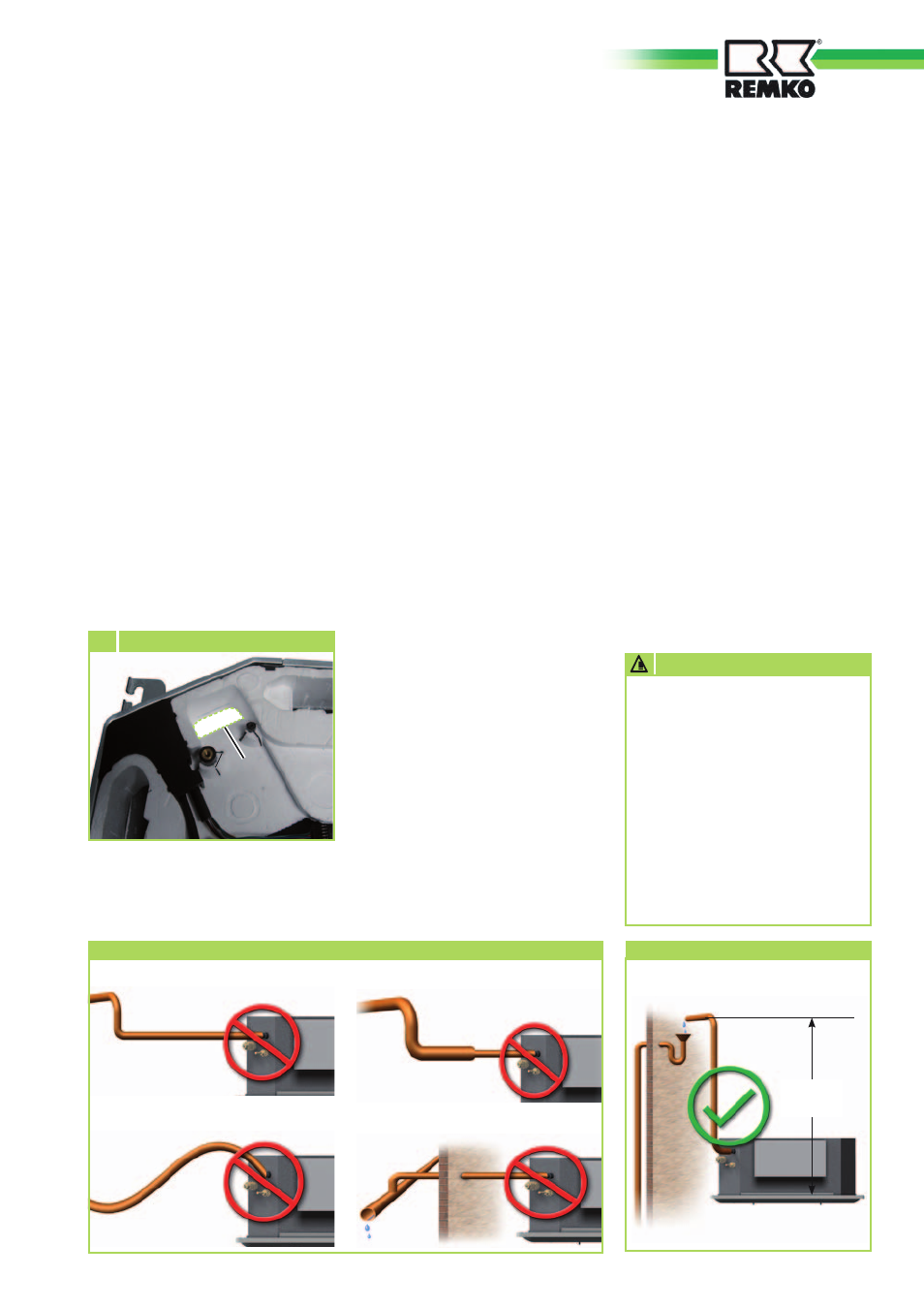

Kondensatanschluss und gesicherte Ableitung
enmäßiger Kondensatpumpe und
Schwimmerschalter. Sollte der
Schwimmerschalter auf Grund
mangelndem Abtransport des
Kondensats eine Sicherheitsab-
schaltung durchführen, schaltet die
Pumpe sofort ein und läuft ca. drei
Minuten nach.
Kondensatanschluss
Auf Grund der Taupunktunter-
schreitung am Register kommt
es während des Kühlbetriebes zur
Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne mit seri-
■ Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdichte Isolation vor.
■ Befindet sich das Niveau der
Kondensatleitung an dem Gerät
oberhalb des Geräteaustrittes,
so ist die Leitung sofort vertikal
nach oben und dann mit Gefäl-
le zum Abfluss zu verlegen.
■ Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluss vor.
■ Bei einem Gerätebetrieb unter
4 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■ Nach erfolgter Verlegung
muss der freie Ablauf des Kon-
densats überprüft und
eine permanente Dichtheit
sichergestellt werden.
16-20 mm
min. 2% Gefälle
Kondensatanschluss - Richtig!
max.
500 mm
Gesicherte Ableitung bei
Undichtigkeiten
Regionale Vorschriften oder Ge-
setze des Umweltschutzes, z.B.
Wasserhaushaltgesetzes (WHG),
können zur Vorbeugung von
unkontrollierten Ableitungen im
Falle einer Undichtigkeit geeignete
Vorkehrungen erfordern, um aus-
tretendes Kältemaschinenöl oder
Medium mit Gefahrenpotential
einer sicheren Entsorgung
zuzuführen.
Zu große/kleine Kondensatleitung
Kein freier Ablauf
Weit entfernte Steigleitung
Kein Gefälle
Kondensatanschluss - Falsch!
21
■ Der Anteil der Frischluft darf
nicht mehr als 10% des Nenn-
luftvolumenstromes des Gerätes
betragen. Die Frischluftzufuhr
sollte durch den Einsatz eines
zusätzlichen, drehzahlgeregel-
ten Ventilators erfolgen.
■ Um das Eindringen von Regen-
wasser zu verhindern, darf die
Luft am Außenlufteintritt mit
einer Geschwindigkeit von
maximal 2,5 m/s über einen
Staubfilter angesaugt werden.
■ Für den Anschluss des Venti-
lators ist eine bauseitig zu
erstellende, separat abzu-
sichernde Elektroinstallation
erforderlich.
Zusätzlich ist die im Bild unten
umrandete Polystyrol-Trennwand
der Tropfwanne mit einem Messer
zu entfernen (Bild 13).
Die maximale Förderleistung
der Kondensatpumpe beträgt
500 mmWS. Durch äußere
Einflüsse, wie z.B. luftseitiger
Gegendruck, Verschmutzung,
oder Verschleiß kann es zu
Leistungsreduzierung kommen.
Um einen sicheren Funktions-
betrieb zu gewährleisten,
empfehlen wir eine maximale
Förderhöhe von 450 mm nicht
zu überschreiten!
ACHTUNG
13 Frischlufteinlass
Frischlufteinlass
