Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Gerätebeschreibung
Transport und
Verpackung
Das Innengerät der Kombi-Raum-
klimageräte in Splitausführung
dient zur Aufnahme der aus dem
zu kühlenden Innenraum entnom-
menen Wärme. Das Außenteil gibt
diese Wärme an die Außenluft
wieder ab.
Bei Geräten zum Kühlen und
Heizen kann während des Heizbe-
triebes im zu beheizenden Raum
am Innengerät die vom Außenteil
aufgenommene Wärme abgege-
ben werden.
Das Gerät ist im Innenbereich für
den oberen Wandbereich kon-
zipiert.
Die Bedienung erfolgt über eine
Infrarot-Fernbedienung.
Das Innengerät besteht aus einem
Verdampfer in Lamellenbauform,
Verdampferventilator, Regelung
und Kondensatwanne. Kombinier-
bar ist das Innengerät mit REMKO
Außenteilen der Serie MVT
600/900/950/1050 DC entspre-
chender Kühlleistung. Die Ansteu-
erung des Außenteiles erfolgt über
die Regelung des Innengerätes.
Als Zubehör ist eine Kabel-Fernbe-
dienungen und Kondensatpumpe
erhältlich.
Schema Kältekreis
Verdampferventilator
Anschluss
Saugleitung
Anschluss
Einspritzleitung
Verdampfer
Die Verbindung zwischen Innengerät und Außenteil wird mit Kältemittel-
leitungen hergestellt.
Bestimmungsgemäße
Verwendung
Die Geräte sind je nach Ausführung
und Ausrüstung ausschließlich als
Innengerät zum Abkühlen bzw. Er-
wärmen des Betriebsmediums Luft
und innerhalb eines geschlossenen
Raumes zum Anschluss an die
Geräte der Serie MVT vorgesehen.
Eine andere oder darüber hinaus-
gehende Benutzung gilt als nicht
bestimmungsgemäß. Für hieraus
resultierende Schäden haftet der
Hersteller/Lieferant nicht. Das Risi-
ko trägt allein der Anwender.
Zur bestimmungsgemäßen Verwen-
dung gehören auch das Beachten
der Bedienungs- und Installations-
anweisung und die Einhaltung der
Wartungsbedingungen.
Absperrventil
Netzzuleitung
Außenteil Außenteil

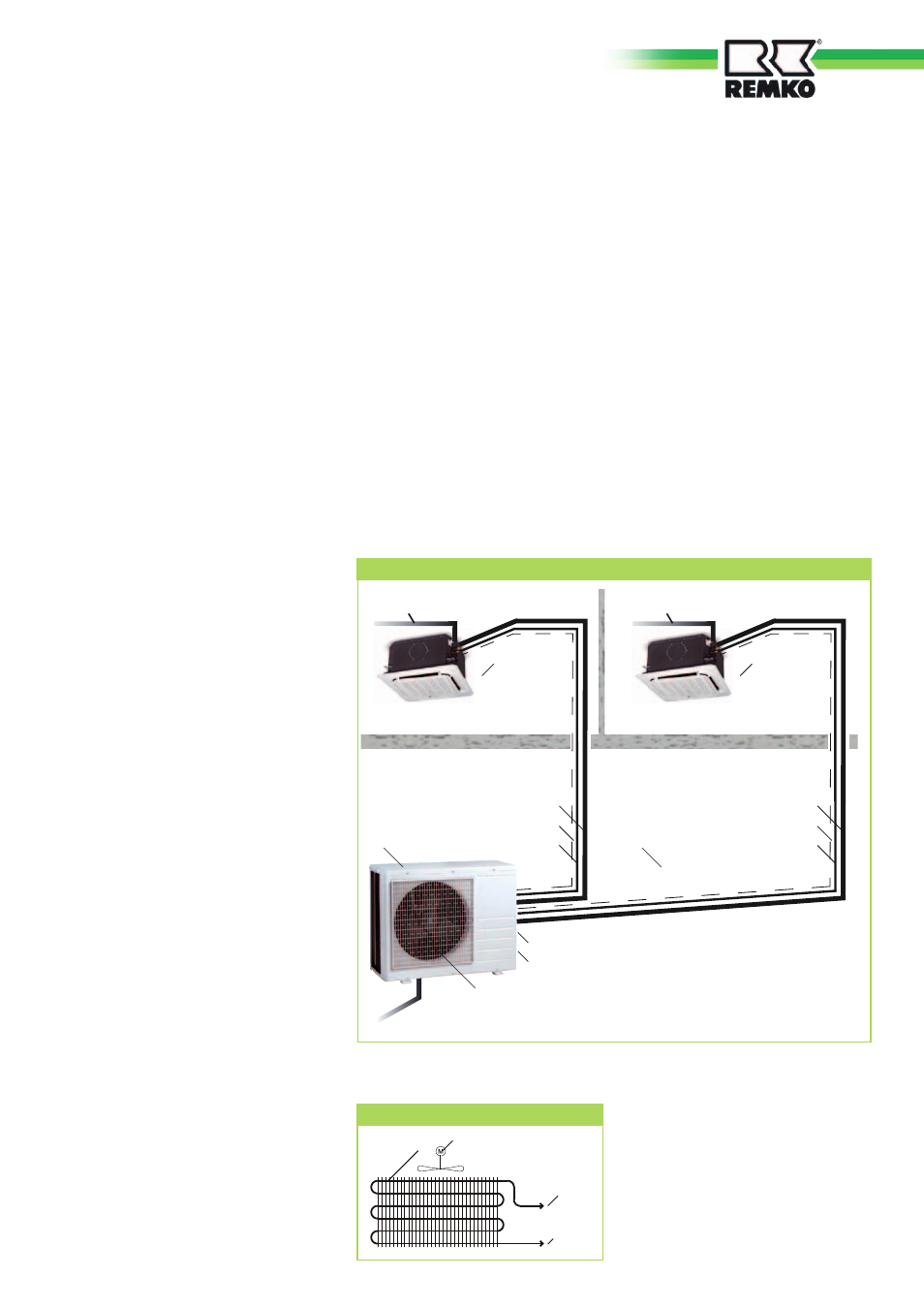

Systemaufbau
Verflüssigerventilator Beispiel :
MVT 900 mit 2 MXD 351
Außenbereich
Einspritzleitung A Einspritzleitung B
Saugleitung A Saugleitung B
Steuerleitung A Steuerleitung B
Kondensatleitung Kondensatleitung
Innenbereich
Kondensatleitung
Innengerät
A
Innengerät
B
