REMKO MXD
20
■
Zwischen den beiden Räumen
muss eine Öffnung geschaffen
werden, die eine Luftzirkulation
zwischen den beiden Räumen
zulässt.
■
Eine maximale Rohrlänge von
7 m darf nicht überschritten
werden (Bild 11).
■
Um den Transport der Luft in
den Nebenraum zu gewährlei-
sten, sind 1 bzw. 2 der 4 Aus-
trittsöffnungen der Abdeckung
zu verschließen.
Kleben Sie dazu einen
schwarzen, einseitig kleben-
den Gewebestreifen auf die zu
verschließenden Öffnungen.
Der Streifen muss der Bean-
spruchung durch den Luftstrom
dauerhaft standhalten.
Nebenraumanschluss
Das Gerät bietet die Möglichkeit,
einen Nebenraum über ein Kanal-
system, z. B. in einer abgehängten
Decke, mitzukühlen. Dafür müssen
folgende Voraussetzungen erfüllt
sein:
■
Achten Sie auf regionale Vor-
schriften zur Luftbehandlung.
■
Für den Nebenraumanschluss
ist ein Bundkragen mit 150 mm
zu montieren.
■
Die Kühlleistung des Innenge-
rätes muss für die Kühlung der
beiden Räume ausreichend sein.
Frischluftanschluss
Es besteht die Möglichkeit mit dem
Gerät auch Frischluft (Außenluft),
zusätzlich zur Raumluft, anzus-
augen und diese zu temperieren.
Diese Variante wird bevorzugt in
Räumen mit sich schnell verbrau-
chender Luft genutzt.
■
Achten Sie auf regionale Vor-
schriften zur Luftbehandlung.
■
Für den Frischluftanschluss ist
ein Bundkragen mit 65 mm zu
montieren (Bild 12).
12 Frischluftanschluss
Außen-
luft-
eintritt
Innen
Außen
max. 7 m
Nebentraum
Hauptraum
11 Nebenraumanschluss
4. Halten Sie die Lüftungsrohre so
kurz wie möglich und verlegen
Sie diese mit so wenig
Biegungen wie nötig.
5. Beachten Sie, dass die
Bundkragen, Schrauben,
Flex-/Wickelfalzrohre und
Dämmstoffe bauseitig zu
stellen sind. Die genannten
Teile sind im Fachhandel
erhältlich (Bild 10).
3. Brechen Sie nun die entspre-
chende Öffnung durch (Bild 9).
2. Entfernen Sie vorsichtig die
Dämmung hinter der Öffnung
(Bild 8)
.
8
Dämmung entfernen
9 Öffnung durchbrechen
10 Stutzen montieren

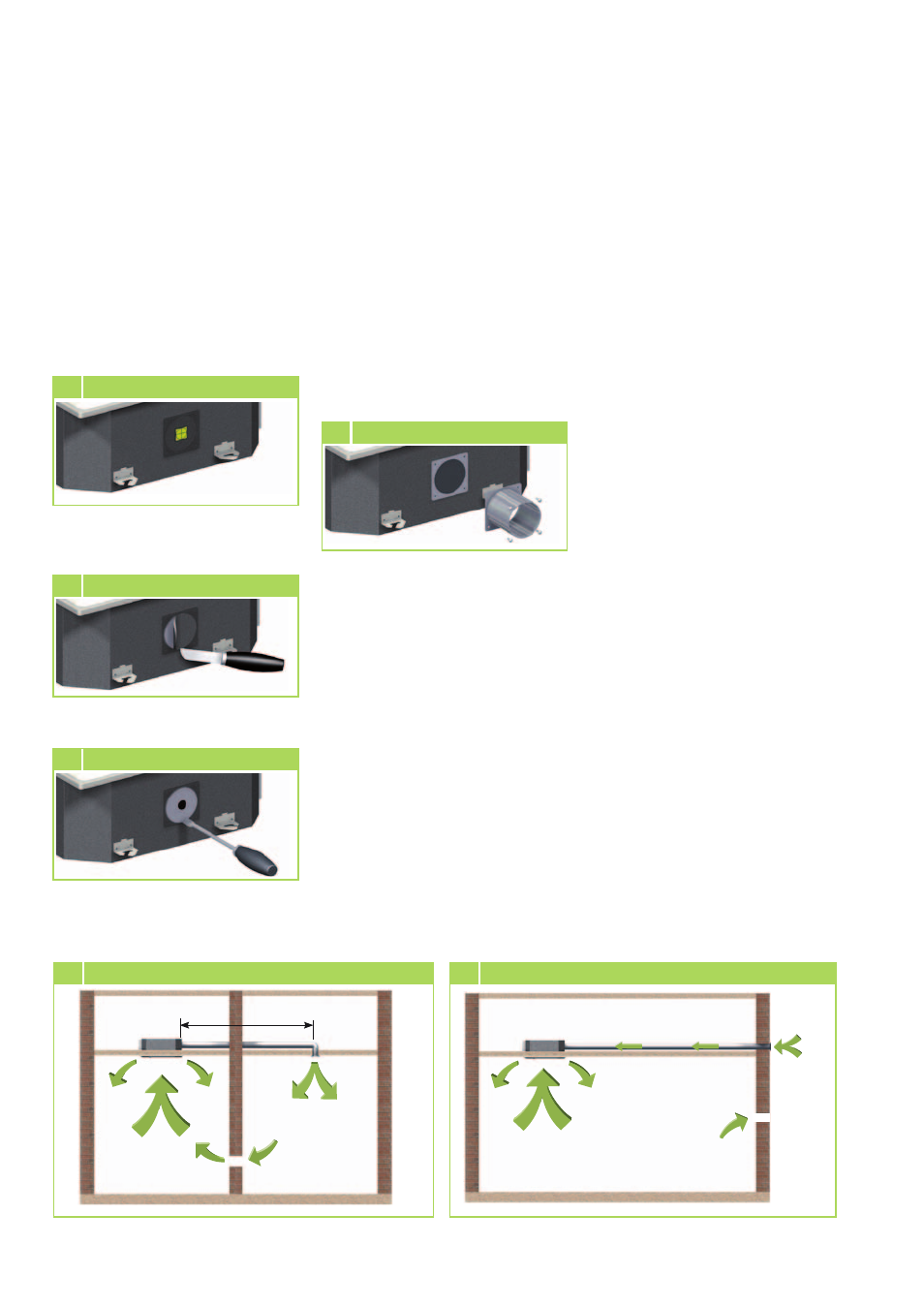

Montageanweisung
Zur Montage des Frischluft- und des
Nebenraumanschlusses gehen Sie
folgendermaßen vor:
1. Beachten Sie, dass sich direkt hin-
ter der zu entfernenden Öffnung
die Tauscherlamellen befinden,
und diese auf keinen Fall beschä-
digt werden dürfen (Bild 7).
7
Anstanzung entfernen
