Führen Sie den Anschluss folgen-
dermaßen durch:
1. Öffnen Sie das Lufteintrittsgitter.
2. Lösen Sie die Abdeckungen des
Schaltkastens (Bild 6).
3. Führen Sie die spannungsfreie
Leitung durch die Kantenschutz-
ringe in den Schaltkasten ein
und arretieren Sie die Leitung in
der Zugentlastung.
4. Verbinden Sie dann die Leitung
laut Anschlussschema (siehe
Kapitel „elektrisches Anschluss-
schema“ Seite 23).
6. Verbinden Sie die elektrischen
Stecker der Abdeckung mit den
entsprechenden Gegenstücken
der Kassette. Eine Verwechslung
ist nicht möglich.
7. Montieren Sie alle demontierten
Teile.
Im Lieferumfang der Geräte
befindet sich eine fünf Meter
lange, vieradrige Steuerleitung
zur Verbindung des Innengerätes
und des Außenteiles. Innerhalb
der Steuerleitung zum Außenteil
befindet sich eine Datenleitung,
die die Kommunikation zwischen
Innengerät und Außenteil realisiert.
Hierüber wird die Leistungsanpas-
sung der Kühl– bzw. Heizleistung
geregelt und Störmeldungen dem
Innengerät weitergeleitet.
Sollte diese Länge nicht ausrei-
chen, können Sie diese Steuerlei-
tung am Innengerät verlängern.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Gerätes zu instal-
lieren.
■
Die Klemmleisten der Anschlüs-
se befinden sich innerhalb
des Gerätes. Nach Öffnen der
Abdeckung ist sie erreichbar.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Kon-
densatpumpe eingesetzt, ist
ggf. bei der Verwendung des
Abschaltkontaktes der Pumpe
die Spannungsversorgung zum
Innengerät zu unterbrechen.

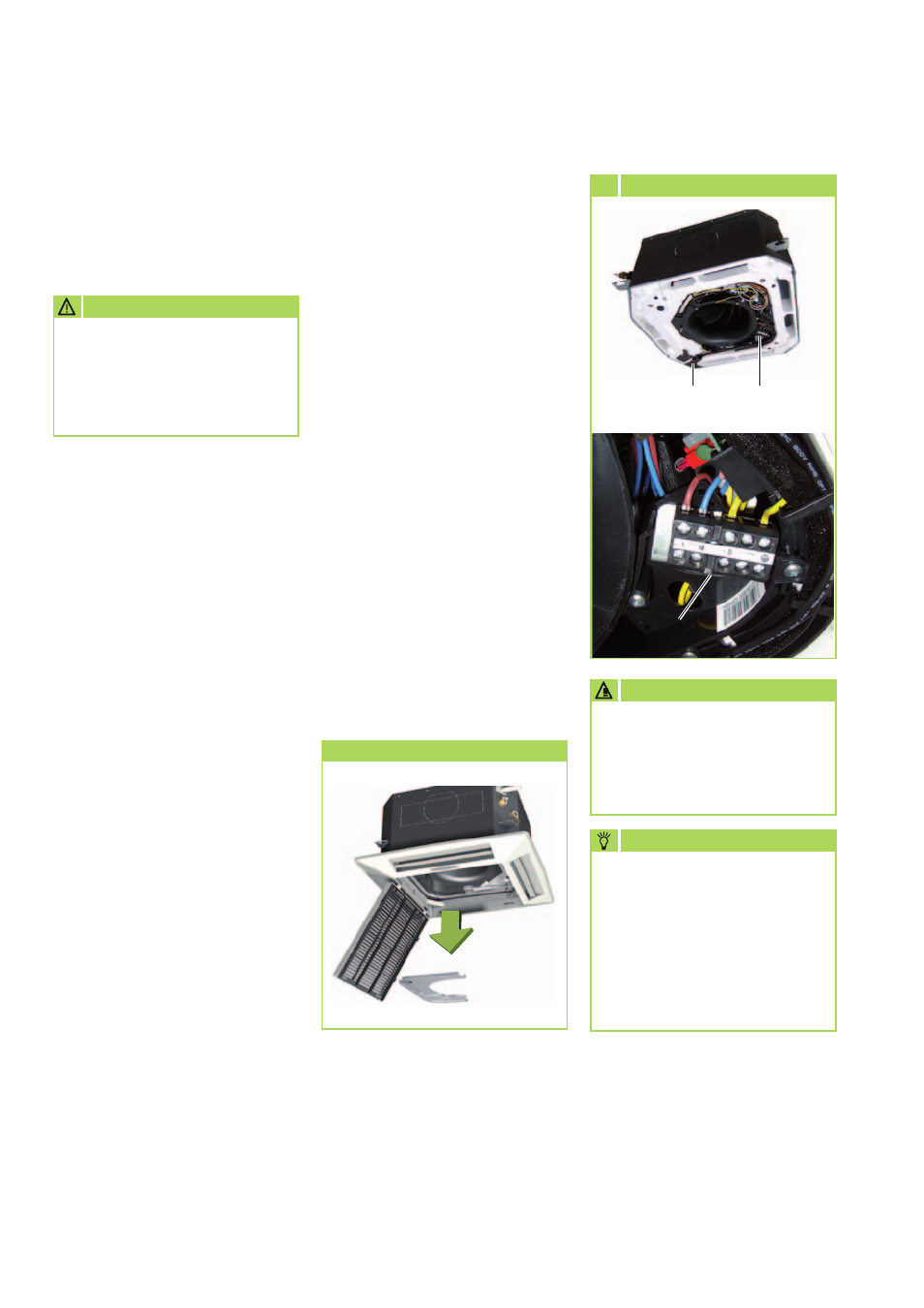

Elektrischer Anschluss
Bei den Geräten ist eine Span-
nungsversorgung am Außenteil
und eine vieradrige Steuerleitung
zum Innengerät zu installieren und
entsprechend abzusichern.
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
Abdeckung des
Schaltkastens
demontieren
Einführung
Netzzuleitung
6 Anschluss des Gerätes
Anschluss
Steuerleitung
vom Außenteil
Helfen Sie mit, Energiever-
bräuche im Stand-By-Betrieb
einzusparen! Wird das Gerät,
die Anlage oder die Kompo-
nente nicht verwendet, emp-
fehlen wir eine Unterbrechung
der Spannungsversorgung.
HINWEIS
REMKO MXD
22
Zugang Schaltkasten
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dau-
erhaften Kontakt zu kontrollie-
ren und ggf. nachzuziehen.
ACHTUNG
