REMKO RVT 260 - Handbuch (Seite 19)

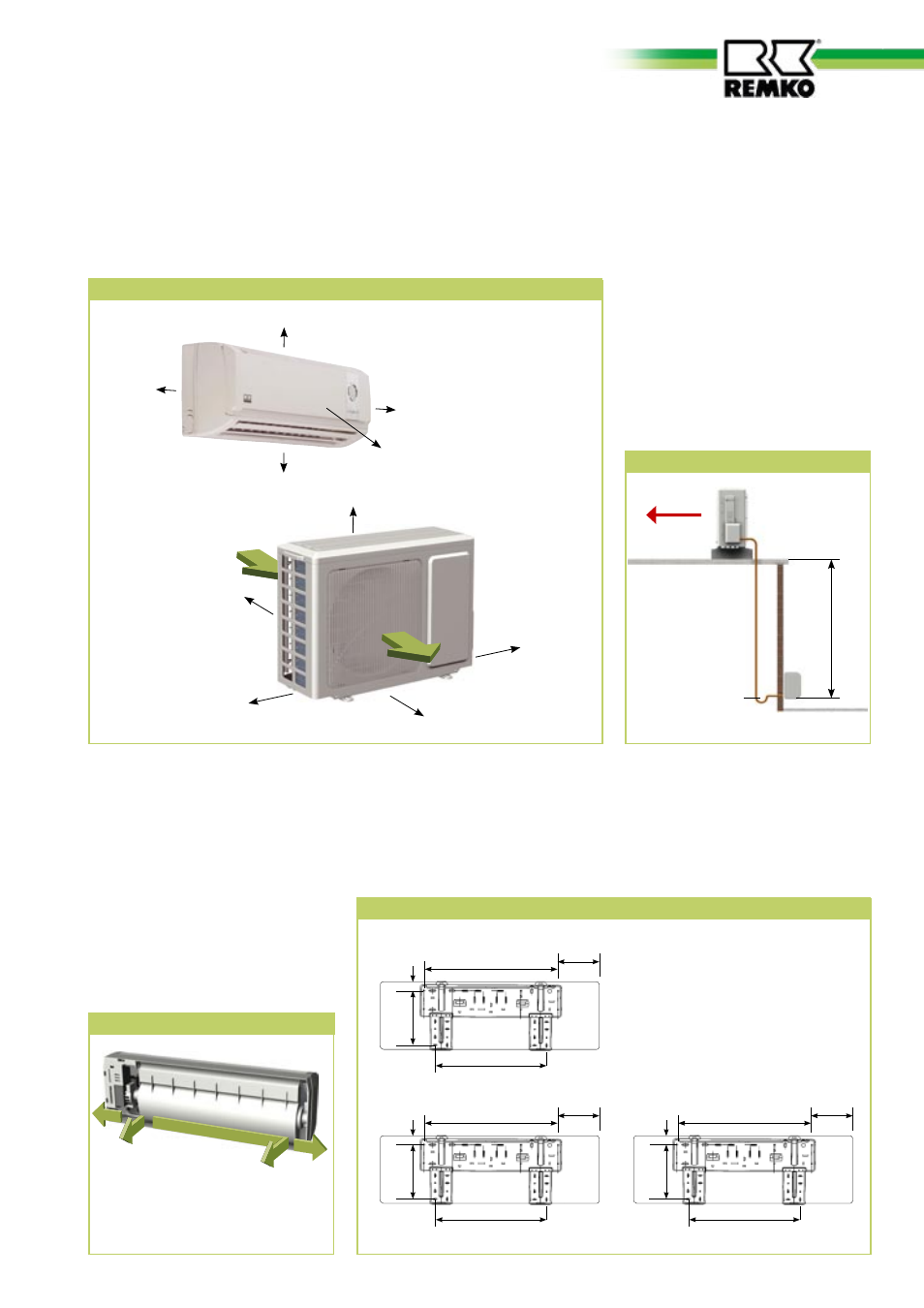

Mindestfreiräume
Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturar-
beiten und zum anderen für die optimale Luftverteilung vorzusehen.
Anschlußvarianten
des Innengerätes Montage der �andhalterung
Die Wandhalterung der Geräte muß mit geeigneten Schrauben und
Dübeln befestigt werden.
Die Montagepunkte sind in der nachfolgenden Abbildung dargestellt.
Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 2,5
steigende Meter
Radius:
50 mm
max. 8/10 m
Außenteil
Mindestfreiräume / Alle Maße in mm
Lufteintritt
Luftaustritt
200
100
100
400
700
Die folgenden Anschlußvarianten
für die Kältemittel-, Konden-
sat- und Steuerleitungen können
genutzt werden.
120
200
120
1500
120
Anschlußvarianten
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links
1
2
3 4
Montagepunkte der Wandhalterung
168
215
512
430
45
210
255
650
650
35
Alle Angaben in mm
RVT 0 IT RVT 20 IT
160
170
495
460
40
RVT 260 IT
1
