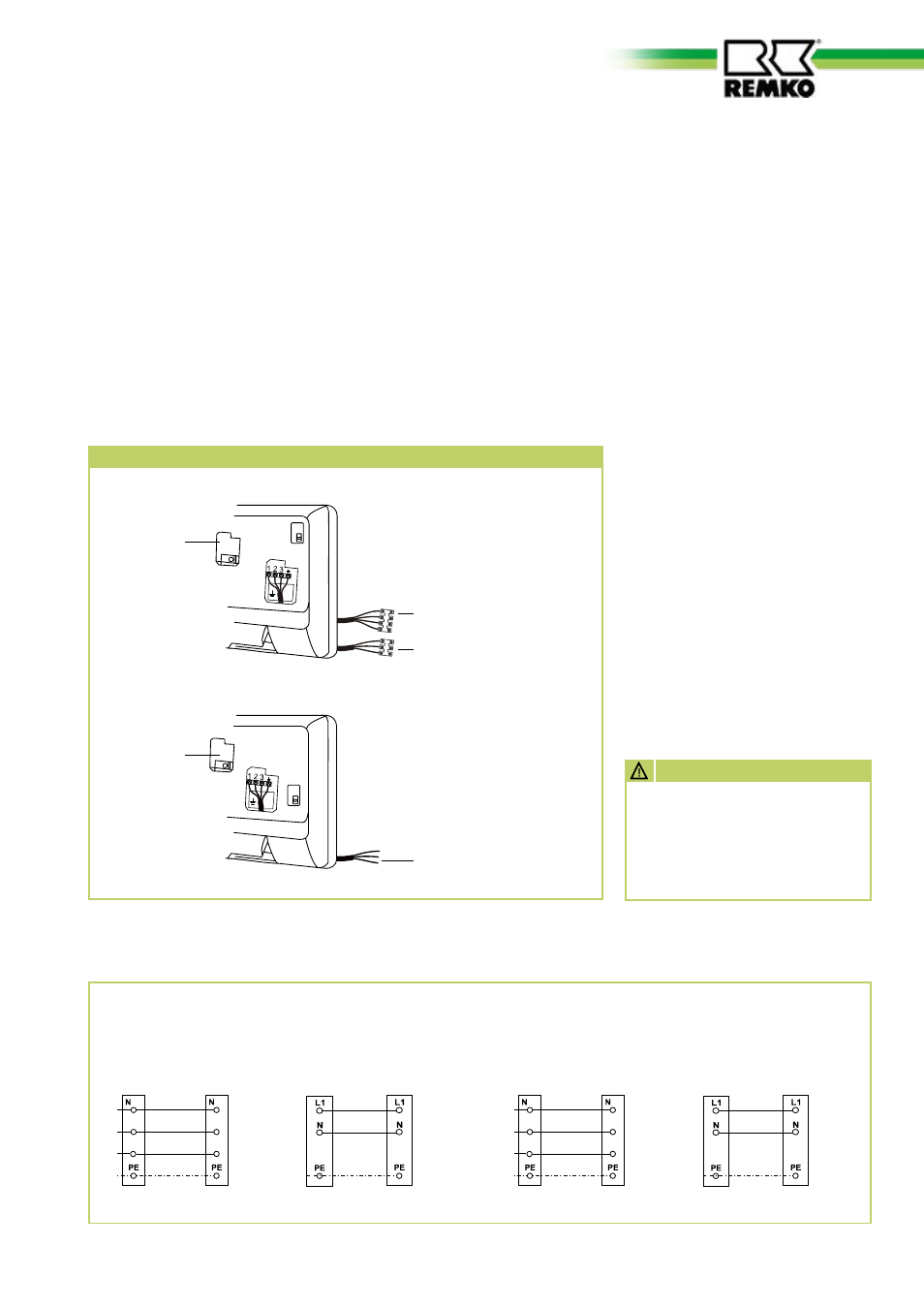

Seite 23
Anschluß des Außenteils
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Entfernen Sie die Abdeckung an
der Seitenwand.
2. Wählen Sie den Querschnitt
der Anschlußleitung gemäß den
Vorschriften aus.
3. Klemmen Sie die Leitungen ge-
mäß des Anschlußschemas an.
4. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
Elektrisches Anschlußschema
■
Wird bei dem Gerät eine als Zubehör erhältliche Kondensatpumpe
eingesetzt, ist bei der Verwendung des Abschaltkontaktes der Pumpe
ggf. ein zusätzliches Relais zur Erhöhung der Schaltleistung, zur Ab-
schaltung des Kompressors,
erforderlich.
■
Werden die Leitungen in Bereichen mit starken magnetischen Feldern
verlegt, sollten die Steuerleitungen als abgeschirmte Leitung ausge-
führt sein.
■
Die elektrische Absicherung
der Anlage erfolgt laut den technischen Daten.
Anschluß des Innengerätes
Bauseitige Anschlußleitung
Steuerdatenleitung /
Neutralleiter / Schutzleiter /
Außenleiter
Abdeckung
Netzzuleitung
/
L 1 / N / PE/
Anschluß RVT 260 IT / RVT 260 AT
Anschluß RVT 0 IT / RVT 0 AT
Außenteil
Innengerät
Netzzuleitung
Neutralleiter
Außenleiter
Schutzleiter
20 V~,
0 Hz,
L1 / N / PE
Datenleiter
(1)
2
2
(1)
Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
A��TU�G
RVT 260 IT, RVT 0 IT
Abdeckung
Netzzuleitung
/
L 1 / N / PE/
RVT 20 IT
Außenteil
Innengerät
Netzzuleitung
Neutralleiter
Außenleiter
Schutzleiter
20 V~,
0 Hz,
L1 / N / PE
Datenleiter
(1)
2
2
(1)
Anschluß RVT 20 IT / RVT 20 AT
2
