Die Geräte sind werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern
A��TU�G A��TU�G
Geräteinstallation
Das Gerät wird über die Wand-
halterung, unter Beachtung der
im unteren Bereich befindlichen
Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Ab-
messungen der Wandhalterung
die Befestigungspunkte an sta-
tisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in die
Wandhalterung ein und
drücken dann mit der Untersei-
te das Gerät gegen die Halte-
rung (Bild 6).
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
�I��EIS �I��EIS

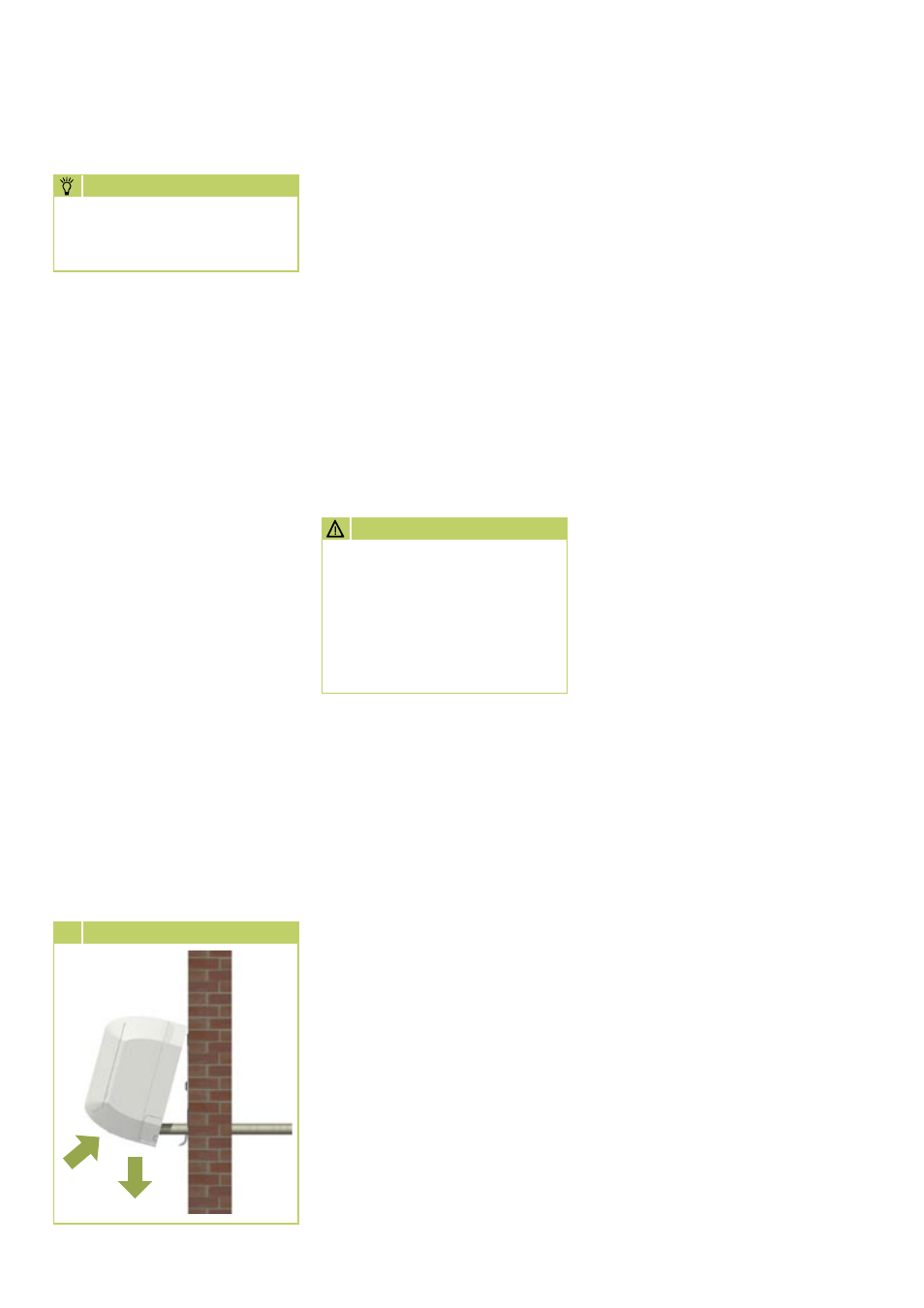

6 Aufhängen des Innengerätes
Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt auf der
Rückseite der Geräte.
Gegebenfalls ist an den Innen-
geräten eine Reduzierung, bzw.
Erweiterung zu installieren. Die-
se Verschraubungen liegen dem
Innengerät als Beipack serienmäßig
bei. Nach erfolgter Montage sind
die Verbindungen dampfdiffusi-
onsdicht zu isolieren.
Die folgenden Anweisungen
beschreiben die Installation des
Kältekreises und die Montage von
Innengerät und Außenteil.
1. Entnehmen Sie die erforder-
lichen Rohrquerschnitte bitte
der Tabelle „Technische Daten“
2. Installieren Sie das Innengerät
und schließen Sie die Kälte-
mittelleitung entsprechend der
Bedienungsanleitung des Innen-
gerätes an.
3. Verwenden Sie zum Biegen
der Kupferrohre die entspre-
chenden Biegewerkzeuge, um
ein Abknicken der Rohrleitung
zu verhindern
4. Beachten Sie bei der Montage
die Biegeradien der Kältemit-
telleitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
5. Verlegen Sie die Kältemittellei-
tungen vom Innengerät zum
Außenteil.
Achten Sie auf eine ausrei-
chende Befestigung und treffen
Sie ggf. Maßnahmen zur Öl-
rückführung!
6. Installieren Sie das Außenteil
mit der Wand– bzw. Boden-
konsole an statisch zulässige
Gebäudeteile.
Installationsanweisungen der
Konsolen beachten.
7. Stellen Sie sicher, dass kein Kör-
perschall auf Teile des
Gebäudes übertragen wird.
Körperschallübertragungen
werden durch Schwingungs-
dämpfer reduziert!
8. Entfernen Sie die werksseitigen
Schutzkappen sowie die Über-
wurfmuttern der Absperrven-
tilanschlüsse und verwenden
diese zur weiteren Montage.
9. Vergewissern Sie sich, bevor Sie
die Kältemittelleitungen aufbör-
deln, daß die Überwurfmutter
auf dem Rohr vorhanden ist.
10. Bearbeiten Sie die verlegten
Kältemittelleitungen wie im
Folgenden dargestellt
(Bild +)
.
11.Überprüfen Sie, ob der Bördel
eine korrekte Form aufweist
(Bild )
.
12.Nehmen Sie zunächst die
Verbindung der Kältemittel-
leitungen mit den Absperr-
ventilen per Hand vor, um
einen richtigen Sitz zu
gewährleisten.
