Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
A��TU�G A��TU�G

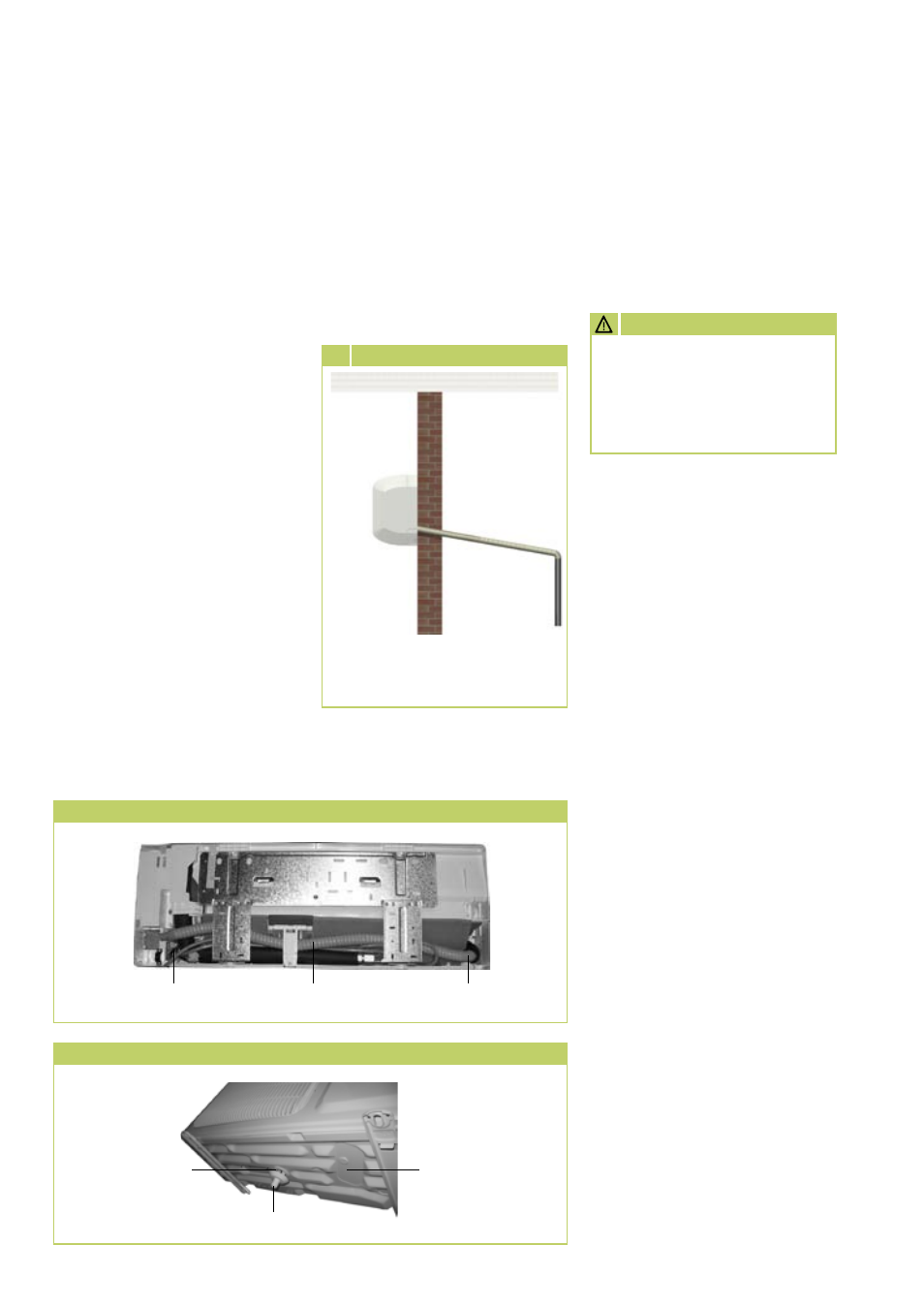

Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Register des Außen-
teils kommt es während des Heiz-
betriebes zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne, die mit
einem Ablauf verbunden werden
muß.
Die untere Gehäuseverkleidung
des Außenteiles ist als Auffang-
wanne ausgebildet. Hier ist der im
Lieferumfang befindliche Konden-
satanschluß einzusetzen.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen (Bild 11).
Gegebenenfalls sehen Sie eine
dampfdiffusionsdiche Isolation
vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
frostsichere Verlegung der Kon-
densatleitung zu achten.
Ebenfalls ist die untere Gehäu-
severkleidung bauseitig frostfrei
Elektrischer Anschluß
Bei den Geräten ist eine Netzzulei-
tung als Spannungsversorgung am
Innengerät und eine Steuerleitung
zum Außenteil zu installieren und
entsprechend abzusichern.
Im Lieferumfang der Geräte
befindet sich eine fünf Meter
lange, vieradrige Steuerleitung
zur Verbindung des Innengerätes
und des Außenteiles. Innerhalb
der Steuerleitung zum Außenteil
befindet sich eine Datenleitung,
die die Kommunikation zwischen
Innengerät und Außenteil realisiert.
Hierüber wird die Leistungsanpas-
sung der Kühl– bzw. Heizleistung
geregelt und Störmeldungen dem
Innengerät weitergeleitet.
Anschluß des Innengerätes
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Innengerätes
zu installieren.
■
Die Spannungsversorgung
erfolgt an den Innnengeräten,
das Außenteil wird über die
Steuerleitung vom Innengerät
zum Außenteil versorgt.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Rück-
seite des Gerätes. Nach der
Installation können Messungen,
nach Entfernen der Abdeckung,
von der Vorderseite vorgenom-
men werden.
2% Gefälle
Der Kondensatschlauch ist serienmä-
ßig für den Anschluß auf der linken
Seite (Ansicht von vorne) vorgesehen.
RVT
260-20 IT
11 Mindestgefälle der Kondensatleitung
zu halten, um ein permanentes
Ablaufen des Kondensates zu
gewährleisten .Ggf. ist eine
Rohrbegleitheizung vorzusehen.
■
Nach erfolgter Verlegung muß
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.
Auf der rechten Seite (Ansicht von vorne) befindet sich ein zweiter Kon-
densatanschluß der in der Kondensatwanne verschlossen ist.
Dieser Anschluß kann nicht verwendet werden.
Kondensatanschluß
nicht verwendbar
Kondensatschlauch Kondensatanschluß an
die Kondensatwanne
Kondensatanschluß Innengerät RVT 260-20 IT
Kondensatanschluß Außenteil RVT 260-20 AT
Öffnung für den
Kondensatanschluß
Kondensatwanne des
Außenteiles
Kondensatanschluß
