Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte
sofort bei Anlieferung und ver-
merken eventuelle Schäden oder
fehlende Teile auf dem Lieferschein
und informieren Sie den Spediteur
und Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Die Raumklimageräte REMKO
RVT 260-520 verfügen über ein
REMKO RVT...AT Außenteil sowie
über ein Innengerät RVT...IT.
Das Außenteil dient im Kühl-
betrieb zur Abgabe der vom
Innengerät aus dem zu kühlenden
Raum entnommenen Wärme an
die Außenluft. Im Heizbetrieb
kann im zu beheizenden Raum am
Innengerät vom Außenteil auf-
genommene Wärme abgegeben
werden.
In beiden Betriebsarten passen
sich die erzeugte Leistung des
Kompressors exakt an den Bedarf
an und regelt so die Solltempe-
ratur mit minimalen Tempera-
turschwankungen. Durch diese
„Inverter-Technik“ wird zu kon-
ventionellen Split-Systemen Ener-
gie eingespart und die Schallemis-
sion auf ein besonders geringes
Maß reduziert.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar. Das Innengerät ist
im Innenbereich für den oberen
Wandbereich konzipiert. Die Be-
dienung erfolgt über eine Infrarot-
Fernbedienung.
Das Außenteil besteht aus einem
Kältekreis mit Kompressor, La-
mellenverflüssiger, Verflüssiger-
ventilator, Umkehrventil und
Drosselorgan. Die Ansteuerung
des Außenteiles erfolgt über die
Regelung des Innengerätes.
Das Innengerät besteht aus
Lamellenverdampfer, Verdampfer-
ventilator, Regelung und Konden-
satwanne.
Gerätebeschreibung
Transport und
Verpackung
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.

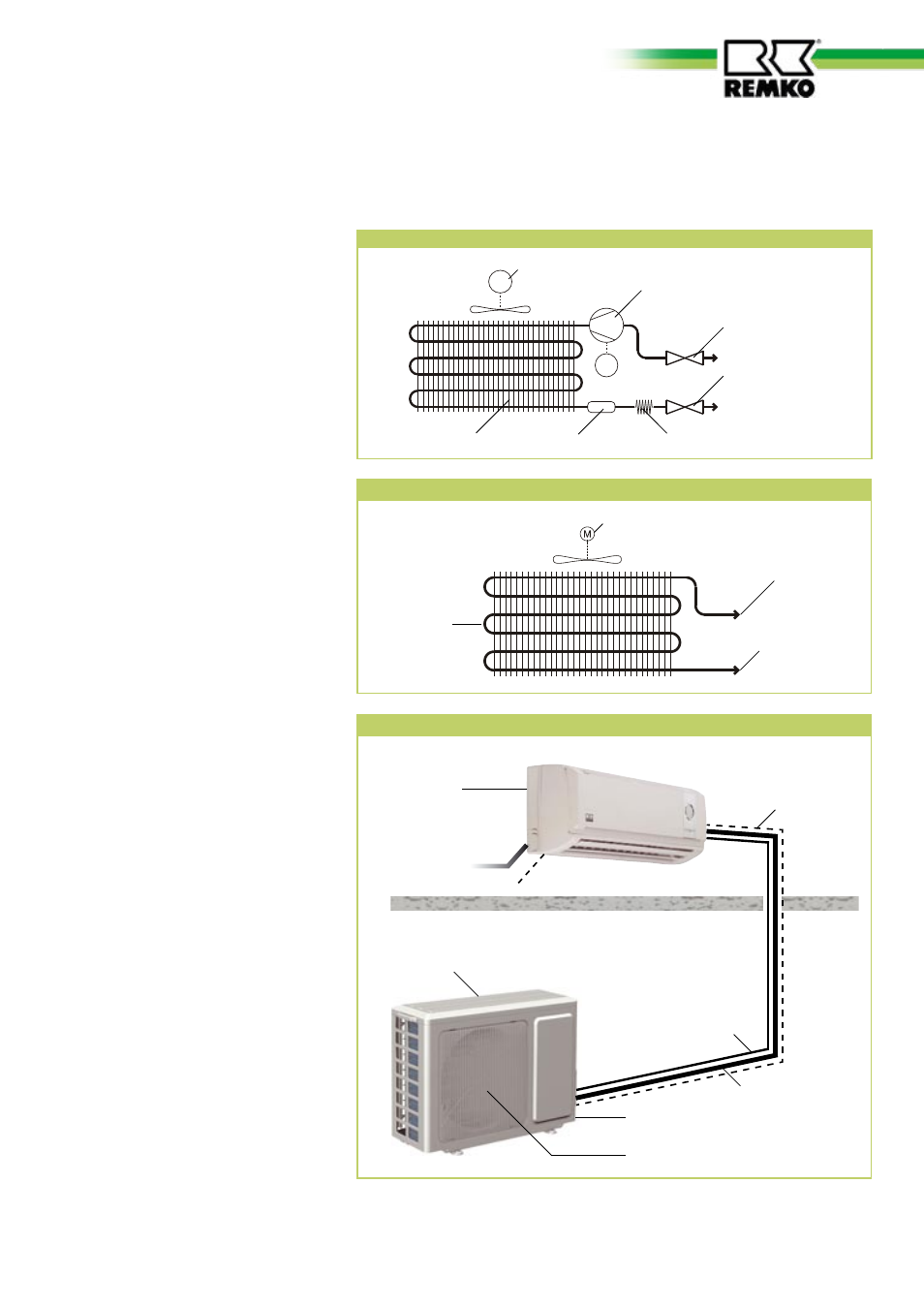

Schema Kältekreis Außenteil - Kühlen
M
M
Verflüssigerventilator
Anschlußventil
Saugleitung
Anschlußventil
Einspritzleitung
Kompressor
Drosselorgan Kapillarrohr Filtertrockner Verflüssiger
Schema Kältekreis Innengerät - Kühlen
Verdampferventilator
Anschluß Saugleitung
Anschluß Einspritzleitung
Verdampfer
Als Zubehör sind Bodenkonsolen, Wandkonsolen, Kältemittelleitungen
und Kondensatpumpen erhältlich.
Außenteil
Systemaufbau
Absperrventil
Innengerät
Verflüssigerventilator
Innenbereich
Außenbereich
Einspritzleitung
Saugleitung
Kondensatleitung
Steuerleitung
elektr. Netzzuleitung
