Installation – REMKO RVT 681 DC Benutzerhandbuch
Seite 19

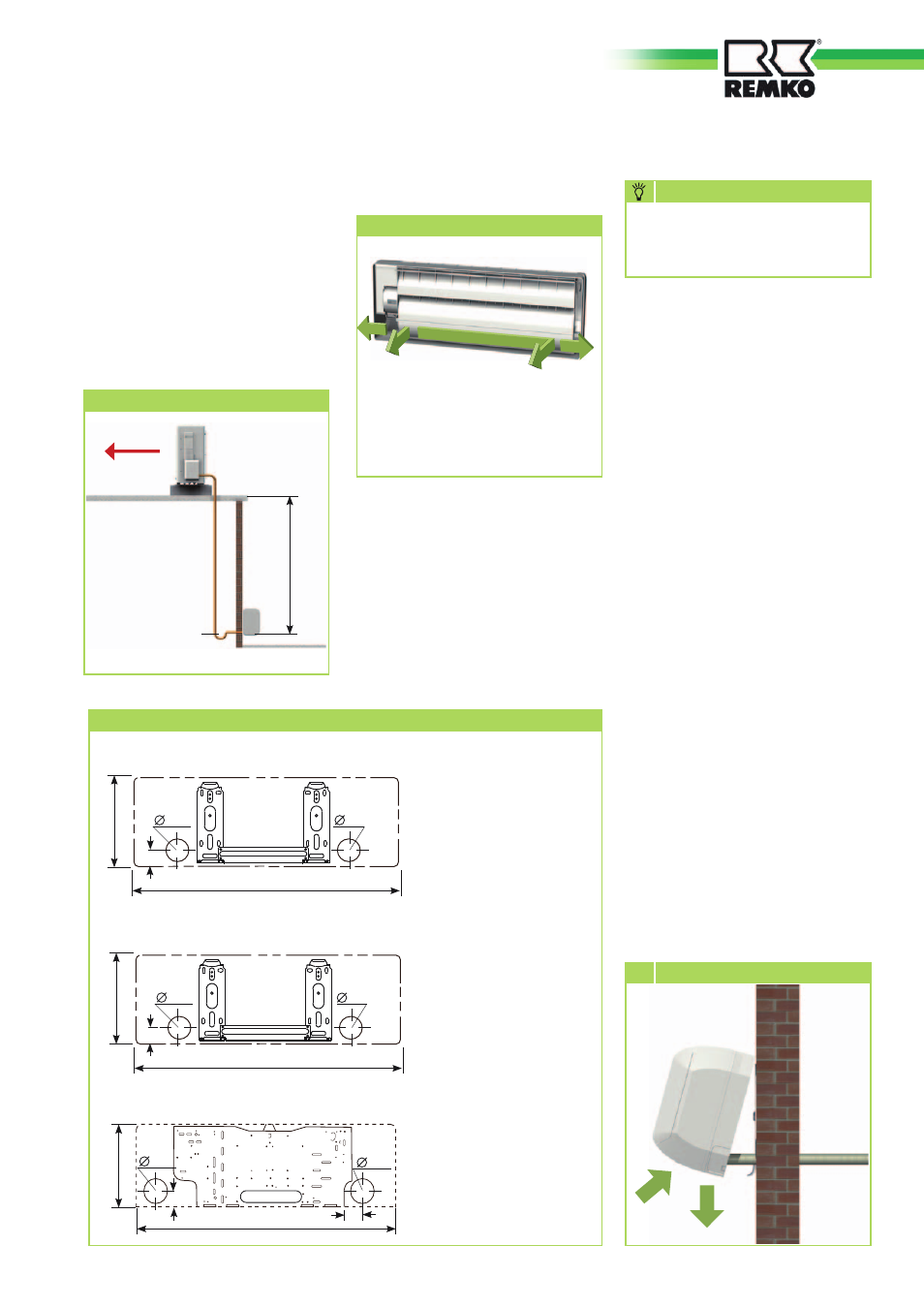

Montagepunkte der Wandhalterung
RVT 261DC IT
RVT 351DC IT
RVT 521 / 681DC IT
Alle Maße in mm
920
50
298
65
65
50
750
250
65
65
45
815
270
65
65
45
Anschlußvarianten
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links
1
2
3
4
Anschlußvarianten des
Innengerätes
Geräteinstallation
Das Innengerät wird über die
Wandhalterung, unter Beachtung
der im unteren Bereich befind-
lichen Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Ab-
messungen der Wandhalterung
die Befestigungspunkte an sta-
tisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in die
Wandhalterung ein und drü-
cken dann mit der Unterseite
das Gerät gegen die Halterung
(Bild 5)
.
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
Wandhalterung
des Innengerätes
Die Wandhalterung der Geräte
muß mit geeigneten Schrauben
und Dübeln befestigt werden.
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
5 Einhängen
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 2,5
steigende Meter
Radius:
min. 50 mm
max. 10 m
Innengerät
