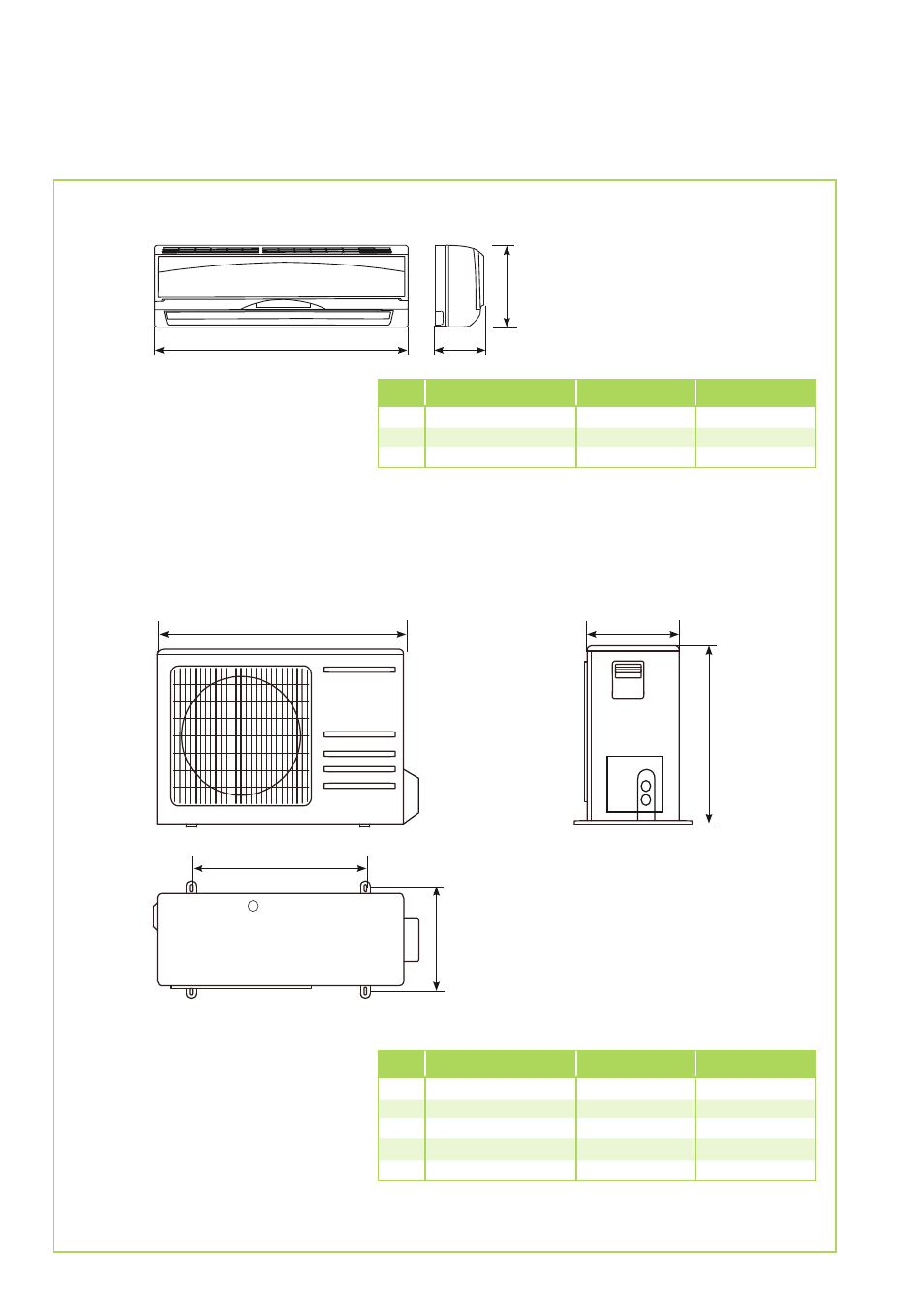

Geräteabmessungen
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
RVT 261-681 DC IT
C
A B
A
E
B
C
RVT 261-681 DC AT
D
RVT 261/ 351DC IT RVT 521DC IT RVT 681DC IT
A 805 mm 915 mm 1075 mm
B 215 mm 235 mm 235 mm
C 280 mm 295 mm 330 mm
RVT 261/ 351DC AT RVT 521DC AT RVT 681DC AT
A 760 mm 820 mm 900 mm
B 530 mm 530 mm 570 mm
C 290 mm 290 mm 320 mm
D 290 mm 290 mm 360 mm
E 590 mm 590 mm 705 mm
