Kältemittel hinzufügen
Die Geräte besitzen eine Kältemit-
telgrundfüllung. Darüber hinaus
sind bei Kältemittelleitungslängen
von über 5 Metern einfacher
Länge je Kreis eine zusätzliche
Füllmenge an Kältemittel, entspre-
chend der nachstehenden Tabelle,
zu ergänzen:
RVT
261DC /
351DC
RVT
521DC
RVT
681DC
Bis einschl.
5m
0 g/m
5m bis
max. 15m
30
g/m
- -
5m bis
max. 20m
- 30 g/m
Nach erfolgreicher Dichtigkeits-
kontrolle ist die Vakuumpumpe
mittels der Manometerstation an
den Ventilanschlüssen des
Außenteiles (siehe Kapitel
„Dichtigkeitskontrolle“)
anzuschließen und ein Vakuum
zu erzeugen.
Vor der ersten Inbetriebnahme
des Gerätes und nach Eingriffen
in den Kältekreislauf müssen die
folgenden Kontrollen durchgeführt
und im Inbetriebnahmeprotokoll
dokumentiert werden:
■
Prüfung aller Kältemittel-
leitungen und -ventile mit
Lecksuchspray oder Seifen-
wasser auf Dichtigkeit und auf
versehentliches Vertauschen
von Saug- und Einspritzleitung,
bei Stillstand des Gerätes.
■
Prüfung der Kältemittel-
leitungen und der Dämmung
auf Beschädigungen.
Vor der
Inbetriebnahme
Beachten Sie, dass das ver-
wendete Kältemittel immer in
flüssiger Form aufgefüllt wird!
ACHTUNG
HINWEIS
Die Kältemittelfüllmenge
muß anhand der Überhitzung
überprüft werden
Während des Umgangs mit
Kältemittel ist entsprechende
Schutzkleidung zu tragen.
ACHTUNG

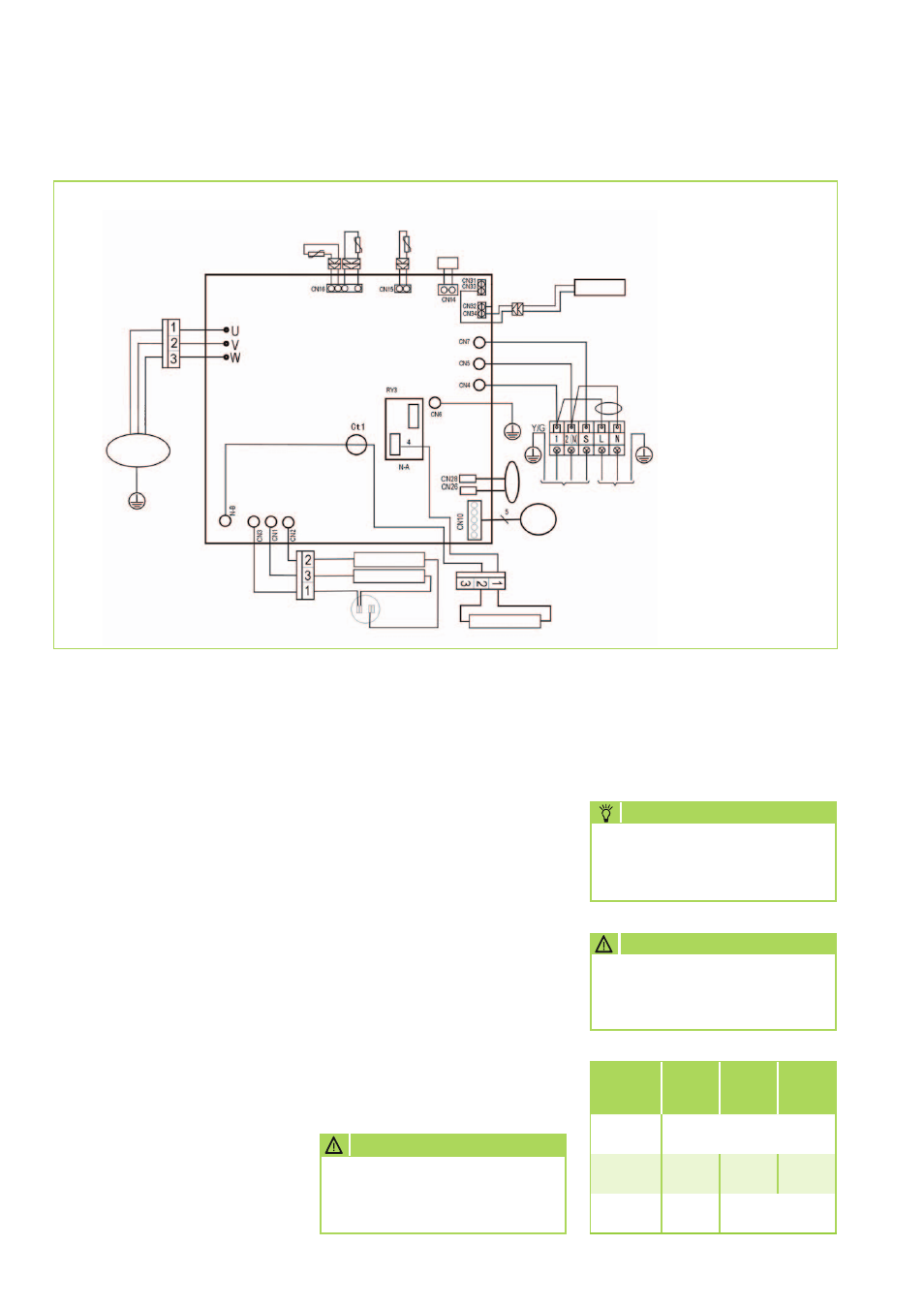

RVT 681DC AT
Farbkennzeichnung
A
= Braun
B = Blau
C = Schwarz
Y = Gelb
R = Rot
W = Weiß
Y/G = Gelb/Grün
O
= Orange
■
Prüfung der elektrischen
Verbindung zwischen
Innengerät und Außenteil
auf richtige Polarität.
■
Prüfung aller Befestigungen,
Aufhängungen etc. auf
ordnungsgemäßen Halt und
korrektes Niveau.
Sensor
Lufteintritt
Sensor
Verflüssiger
Klixon
Kurbelwannenheizung
Umkehrventil
Verflüssigerventilator
Kondensator Drosselspule R1502
Kompressor
R
Y/G
C
B
R O Y
Sensor
Heißgas
Netzzuleitung
230V / 1~ /50 Hz Innenteil
Y
B
A
REMKO RVT...DC
