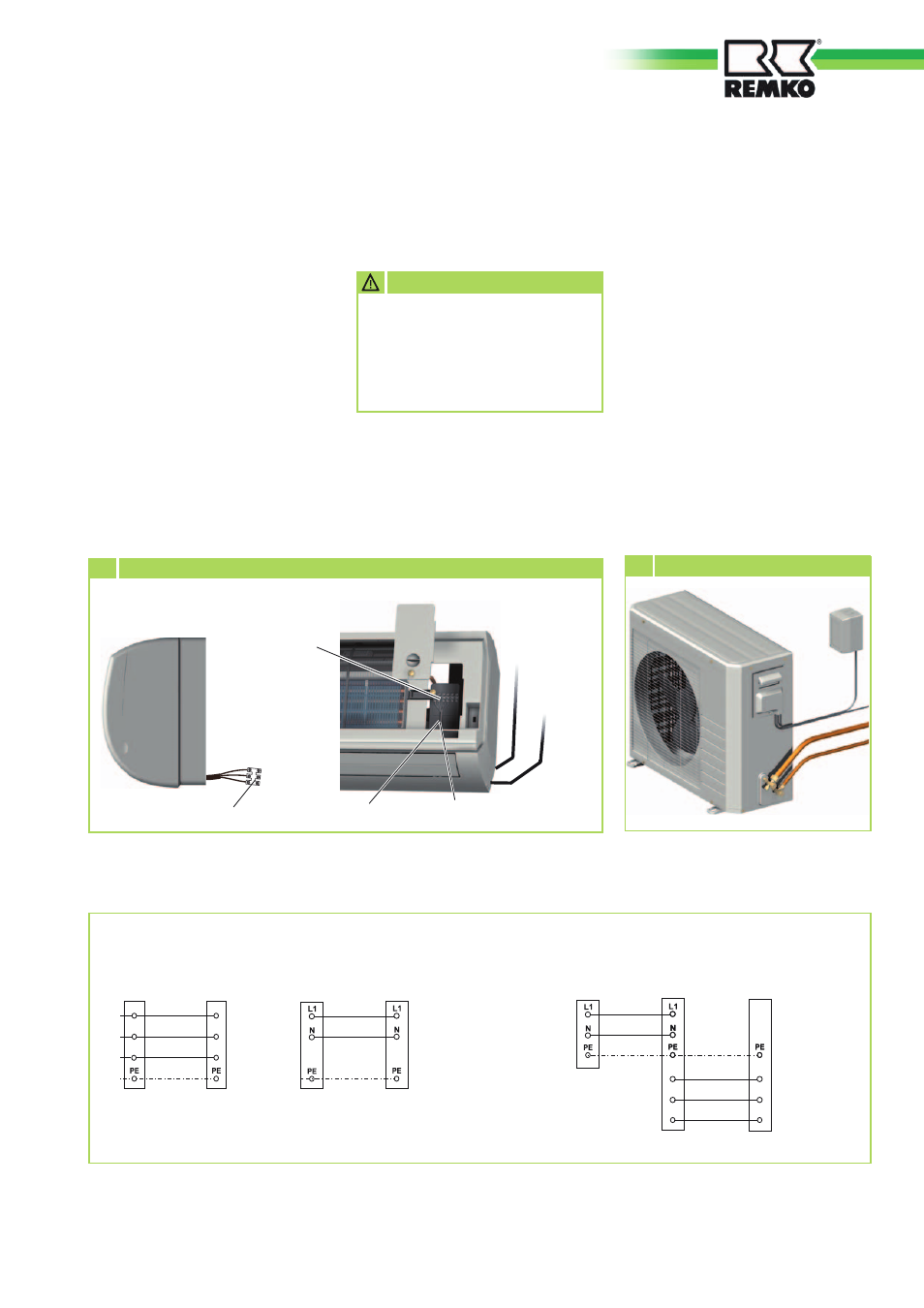

REMKO RVT 681 DC - Handbuch (Seite 23)

Sämtliche elektrische Steck-
und Klemmverbindungen sind
auf ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
ACHTUNG
12 Anschluss des Außenteiles
Klemmleiste
Steuerleitung
Abdeckung
Steuerleitung zum Außenteil Zugentlastung
Klemmleiste
Spannungsversorgung
Steuerleitung
zum Außenteil
11 Anschluss des Innengerätes RVT 261 -681DC
Spannungs-
versorgung
RVT 261-521
Anschluss des Außenteils
Zum Anschluss der Leitung gehen
Sie folgendermaßen vor:
1. Entfernen Sie die Abdeckung an
der Seitenwand.
2. Wählen Sie den Querschnitt der
Anschlussleitung gemäß den
Vorschriften aus.
3. Klemmen Sie die Leitungen ge-
mäß des Anschlussschemas an.
6. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Vor-
derseite des Gerätes. Nach der
Installation können Messungen,
nach Entfernen der Abdeckung,
von der Vorderseite vorgenom-
men werden.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist bei
der Verwendung des Abschalt-
kontaktes der Pumpe ggf. ein
zusätzliches Relais zur Erhöhung
der Schaltleistung und zur Ab-
schaltung des Kompressors,
erforderlich.
■
Die elektrische Absicherung
der Anlage erfolgt laut den
technischen Daten.
Elektrisches Anschlussschema
Anschluss RVT 261DC bis RVT 521DC
Außenteil Innengerät Netzzuleitung
Neutralleiter
Außenleiter
Schutzleiter
230 V~,
50 Hz,
L1 / N / PE
Datenleiter
L1
S S
N N
L1
Innengerät Außenteil Netzzuleitung
1 1
2 2
S S
Innengerät
Anschluss RVT 681DC
23
