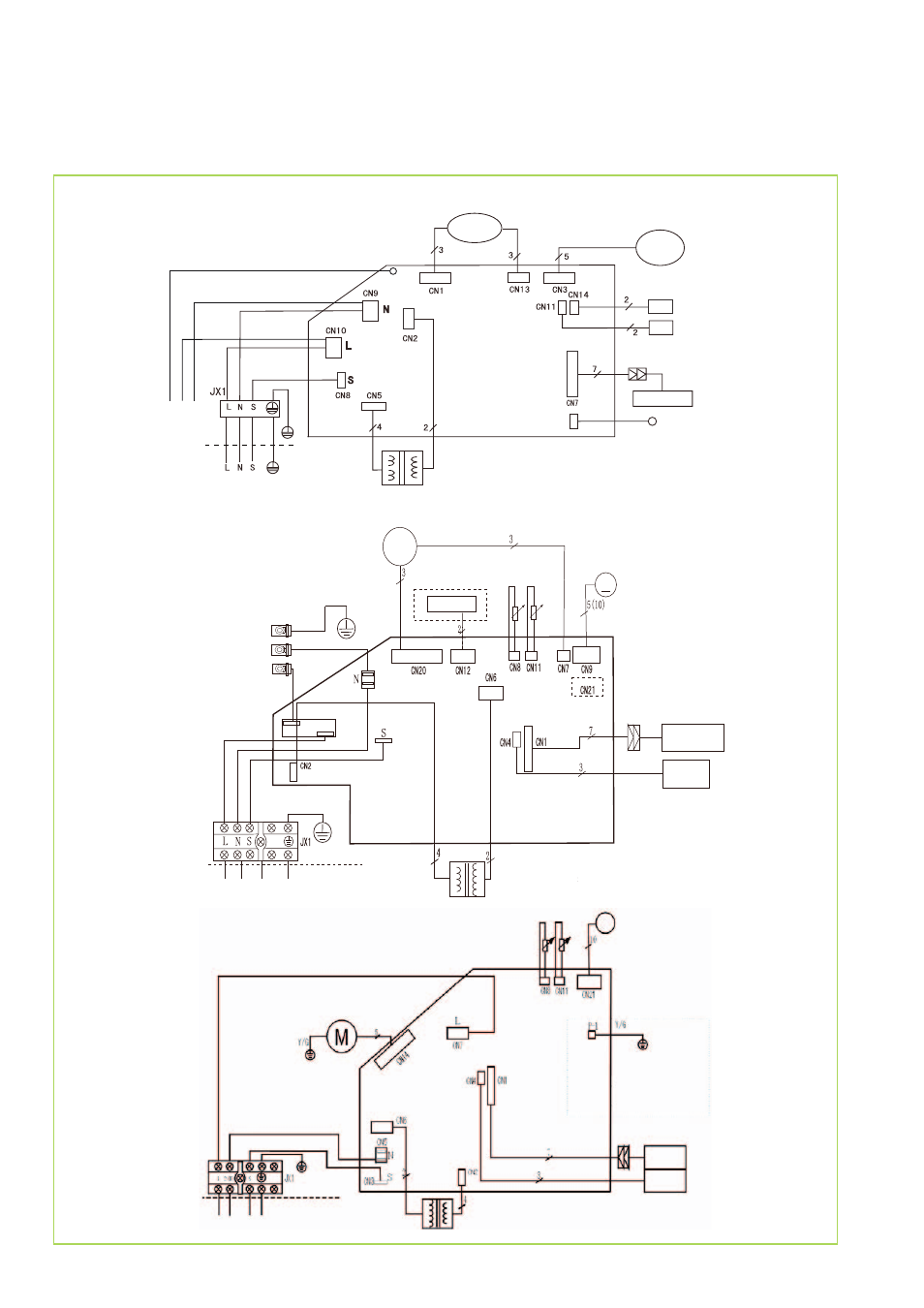

Elektrisches Schaltschema
RVT 261-351DC IT
Transformator
Netzzuleitung
230V / 1~ /50 Hz
Zum Außenteil
Sensor Umluft
C
R
Y
Y/G
R
W
Auto Restart
Sensor
Verdampfer
Display-
anzeige
Swingmotor
Verdampferventilator
RVT 521DC IT
3 4
M
~
M
Transformator
Netzzuleitung
230V / 1~ /50 Hz
Zum Außenteil
Sensor Umluft
C R Y
Y/G
Sensor V
er
dampfer
Anzeige-
Display
Swingmotor
EEPROM
Y/G
B
A
Optional
Verflüssiger-
ventilator
RVT 681DC IT
C R Y
Zum Außenteil
Transformator
Verflüssiger-
ventilator
Sensor Umluft Sensor V
er
dampfer
Swingmotor
Anzeige-
Display
EEPROM
