Die Geräte werden in einer stabilen

Transportverpackung geliefert.

Überprüfen Sie bitte die Geräte so-

fort bei Anlieferung und vermerken

eventuelle Schäden oder fehlende

Teile auf dem Lieferschein und

informieren Sie den Spediteur und

Ihren Vertragspartner. Für spätere

Reklamationen kann keine Gewähr-

leistung übernommen werden.

Die Raumklimageräte RVT 261-

681DC verfügen über ein REMKO

RVT...AT Außenteil sowie über ein

Innengerät RVT...IT.
Das Außenteil dient im Kühlbetrieb

zur Abgabe der vom Innengerät

aus dem zu kühlenden Raum ent-

nommenen Wärme an die Außen-

luft. Im Heizbetrieb kann im zu

beheizenden Raum am Innengerät

die vom Außenteil aufgenommene

Wärme abgegeben werden.

In beiden Betriebsarten passt sich

die erzeugte Leistung des Kom-

pressors exakt an den Bedarf an

und regelt so die Solltemperatur

mit minimalen Temperaturschwan-

kungen. Durch diese

„Inverter-Technik“ wird zu

konventionellen Split-

Systemen Energie eingespart und

die Schallemission auf ein beson-

ders geringes Maß reduziert.

Das Außenteil ist im Außenbereich

oder unter Beachtung bestimmter

Erfordernisse in Innenbereichen

montierbar. Das Innengerät ist

im Innenbereich für den oberen

Wandbereich konzipiert. Die Be-

dienung erfolgt über eine Infrarot-

Fernbedienung.
Das Außenteil besteht aus einem

Kältekreis mit Kompressor, Verflüs-

siger in Lamellenbauform, Verflüs-

sigerventilator, Umkehrventil und

Drosselorgan. Die Ansteuerung

des Außenteiles erfolgt über die

Regelung des Innengerätes.
Das Innengerät besteht aus Ver-

dampfer in Lamellenbauweise,

Verdampferventilator, Regelung

und Kondensatwanne.
Als Zubehör sind Bodenkonsolen,

Wandkonsolen, Kältemittellei-

tungen und Kondensatpumpen

erhältlich.

Gerätebeschreibung

Transport und
Verpackung

Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.

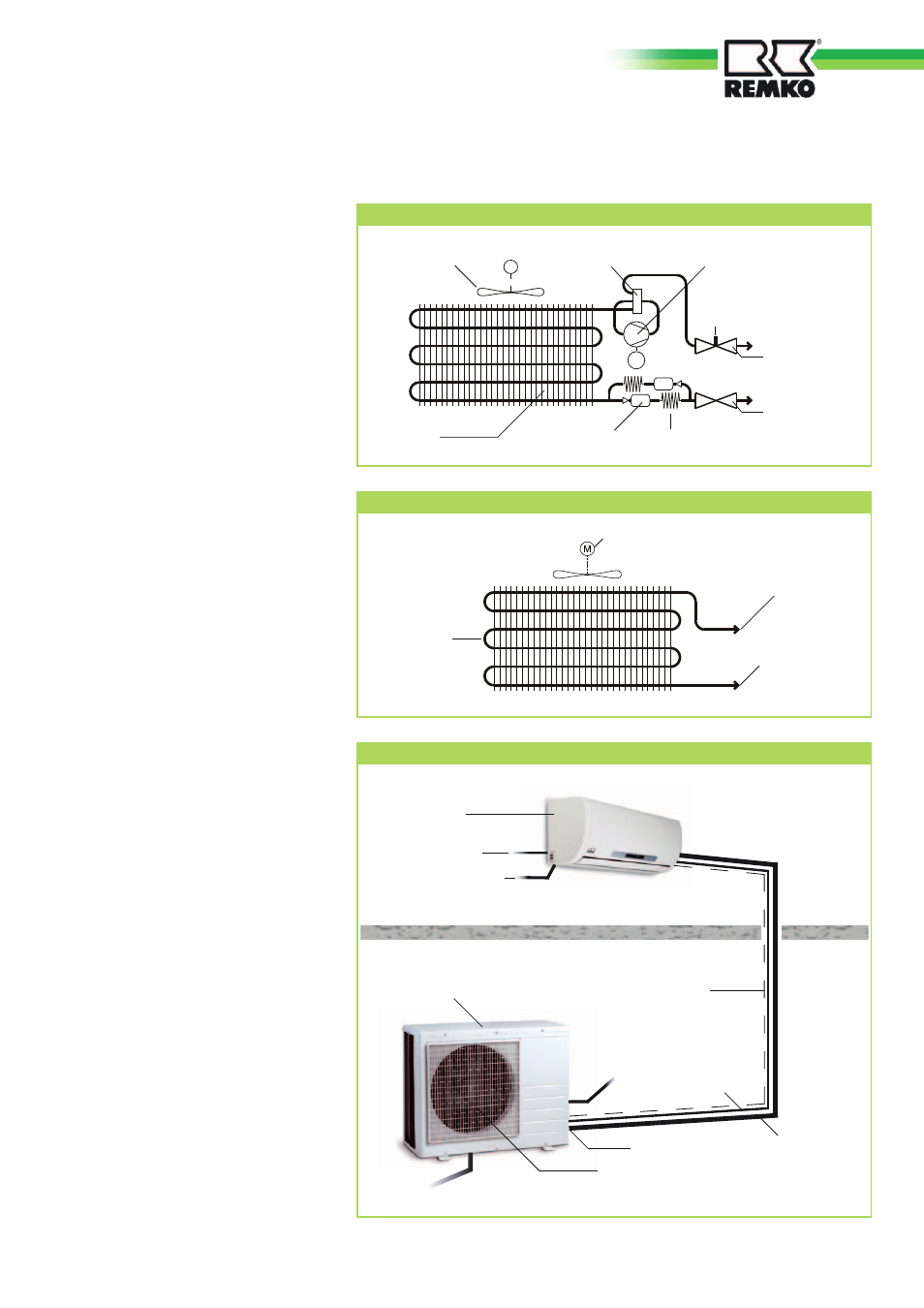

Schema Kältekreis Innengerät - Kühlen

Verdampferventilator

Anschluß Saugleitung

Anschluß Einspritzleitung

Verdampfer

Schema Kältekreis Außenteil

M

M

Verflüssigerventilator

Umkehrventil

Verflüssiger

Filtertrockner

Drosselorgan Kapillarrohr

Anschlußventil

Einspritzleitung

Anschlußventil

Saugleitung

Kompressor

Anschluß

Manometer

Außenteil

Systemaufbau

Absperrventil

Innengerät

Verflüssigerventilator

Außenbereich

Einspritzleitung

Saugleitung

Steuerleitung

Netzzuleitung

RVT 261-521 DC

Kondensatleitung

Innenbereich

Kondensatleitung

Netzzuleitung

RVT 681 DC
