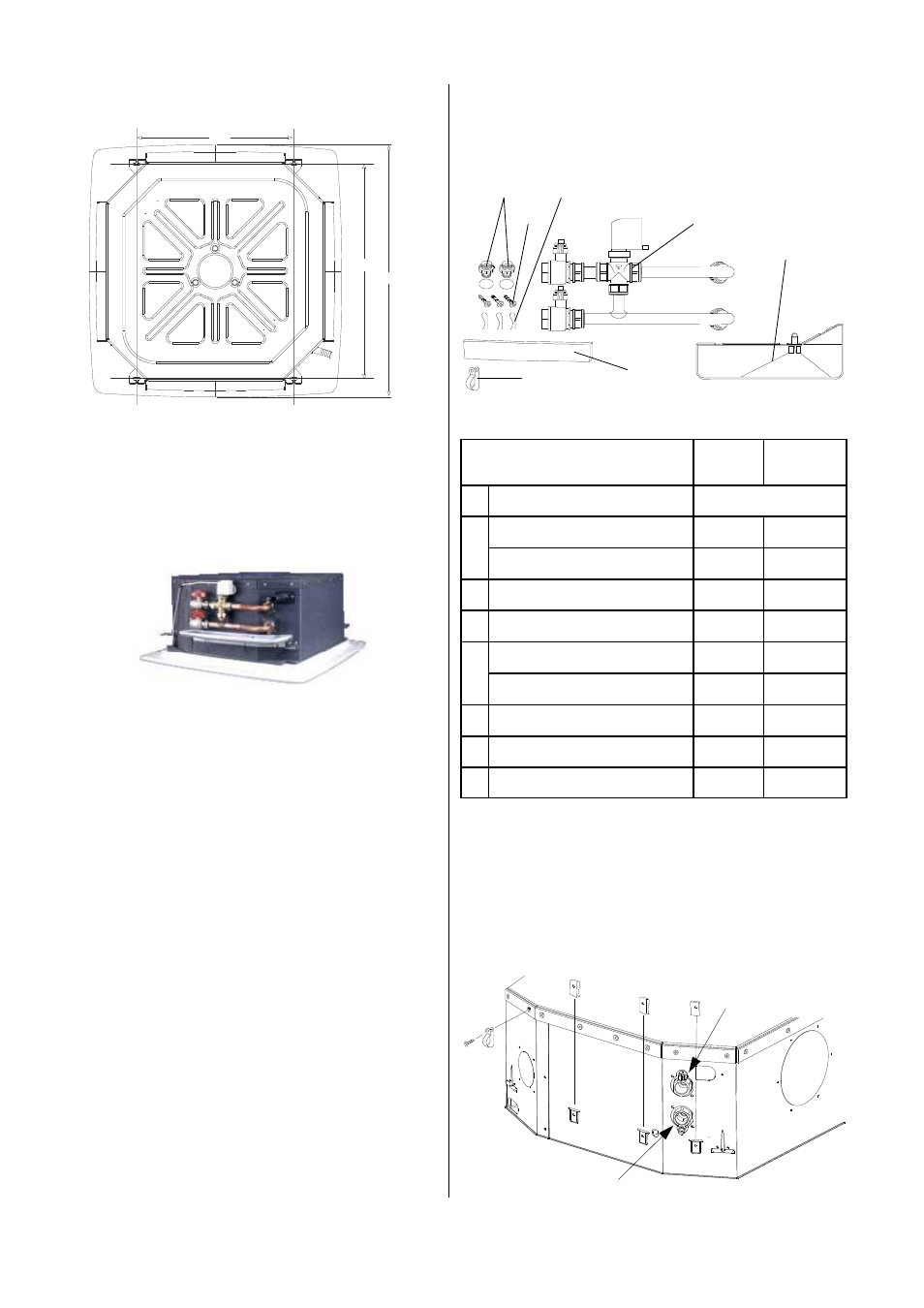

12
DKT
20/40/50
DKT
60/90/110
Nr. Bezeichnung Anzahl
1
Reduzierstück incl. O-Ring 3/4 “ 2 -
Reduzierstück incl. O-Ring 1 “ - 1
2 Blechschrauben 3 3
3 Klemmbügel 3 3
4
Ventilbaugruppe, vormontiert 3/4 “ 1 -
Ventilbaugruppe, vormontiert 1 “ - 1
5 Zusätzliche Kondensatwanne 1 1
6 Leitungsöse 1 1
7 Isolierung 1 1
Komponenten der
Ventilbaugruppe
595
813
960
Geräteaufhängung DKT 60/90/110
Vorlauf
Rücklauf
Die Komponenten der Ventilbaugruppe
Die als Beipack mitgelieferten Komponenten sind fol-
gend aufgelistet:
1
2
3
5
7
4
6
Montage der Ventilbaugruppe
Bei der Montage gehen Sie folgendermaßen vor:
1. Führen Sie die 3 Klemmbügel in die vorgesehenen
Schlitze der Deckenkassette ein.
Anschluß der Rohrleitung (Kaltwasser)
Der bauseitige Kaltwasseranschluß erfolgt an die Drei-
Wege-Ventilbaugruppe, die an einer abgeschrägten
Geräteseite zu montieren ist.
Ventilbaugruppe
Die Ventilbaugruppe dient zur Regelung der Kälte–
bzw. Heizleistung. Sie besteht aus zwei Hauptkompo-
nenten:
◊ dem Ventilkörper
Die Zeitdauer zwischen Aktivieren bzw. Deakti-
vieren des Ventilkopfes und vollständiger Öff-
nung bzw. Schließung kann zwischen zwei und
drei Minuten liegen.
Ventilkörper
Der Ventilkörper regelt die Durchflußmenge des Wassers
in den Wärmetauscher oder durch den parallelen Bypass.
Ventilkopf
Der Ventilkopf dient zur Ansteuerung des Ventilkörpers.
Er besteht aus einem elektrothermischen Heizelement,
das auf einen Druckkolben wirkt.
Steht keine Kühlanforderung an, so ist der Kurzschluß-
weg (Bypass) zwischen Vor- und Rücklauf geöffnet.
Fordert die Raumtemperatur-Regelung über den Ventil-
kopf Kälteleistung an, öffnet dieser den Weg zum Wär-
metauscher der Kassetten, der die Kühlleistung an die
Raumluft abgibt.
