Außenlufteintritt

Frischlufteinlaß

Modell

DKT 20-4 und 50-4

DKT 110-4

Maß A

= 150 mm

156 mm

Maß B

= 120 mm

126 mm

Maß C

= 70 mm

100 mm

1 Rohrstutzen (Bundkragen)
2 Schelle
3 Neoprendichtung
4 Isolierte Flexdurchführung

5 Frischlufteinlaß
6 Luftaustritt
7 Polystyrol Trennwand

Für beide Anschlüsse ist unbedingt eine Wärme-
dämmung vorzusehen! Die Rohre und Anbauteile
müssen mit min. 30 mm aluminiumkaschierter Mi-
neralwolle oder 13 mm Armaflex gedämmt sein.

Frischluftanschluß

Wie bereits beschrieben besteht die Möglichkeit mit der
Kassette auch Frischluft (Außenluft), zusätzlich zur
Raumluft, anzusaugen und diese zu kühlen.

Diese Variante wird bevorzugt in Räumen mit sich
schnell verbrauchender Luft genutzt.

Der Anteil der Frischluft darf nicht mehr als 10 % betra-
gen, da sonst Probleme beim Betrieb des Gerätes ent-
stehen können.

Am Ansauggitter (bauseits) oder im Luftkanal ist ein
Staubfilter vorzusehen.

Um das Eindringen von Regenwasser zu verhindern,
darf die Luft am Außenlufteintritt mit einer Geschwindig-
keit von maximal 2,5 m/s angesaugt werden.

Die Frischluftzufuhr kann durch den Einsatz eines zu-
sätzlichen Ventilators erfolgen.

Um eine korrekte Einstellung des Frischluftstromes zu
gewährleisten, wird eine Drehzahlregelung empfohlen.

Für den Anschluß des Ventilators ist eine bauseits zu
erstellende, separat abgesicherte Elektroinstallation nötig.

Zusätzlich ist bei den Kassetten DKT 20-4 und 50-4 die
im Bild oben umrandete Polystyrol-Trennwand der
Tropfwanne mit einem Messer zu entfernen.

Um die Frischluft gekühlt dem Raum zur Verfügung zu
stellen ist es erforderlich, die dem Lieferumfang beige-
fügte Luftleitplatte zu montieren.

Die Position dieser Platte entnehmen Sie bitte der unte-
ren Zeichnung.

Montieren Sie das Frischluftrohr, indem Sie den ent-
sprechenden Blechkreis des Gehäuses entfernt und die
darunter befindliche Polystyrol-Trennwand heraus-
schneiden.

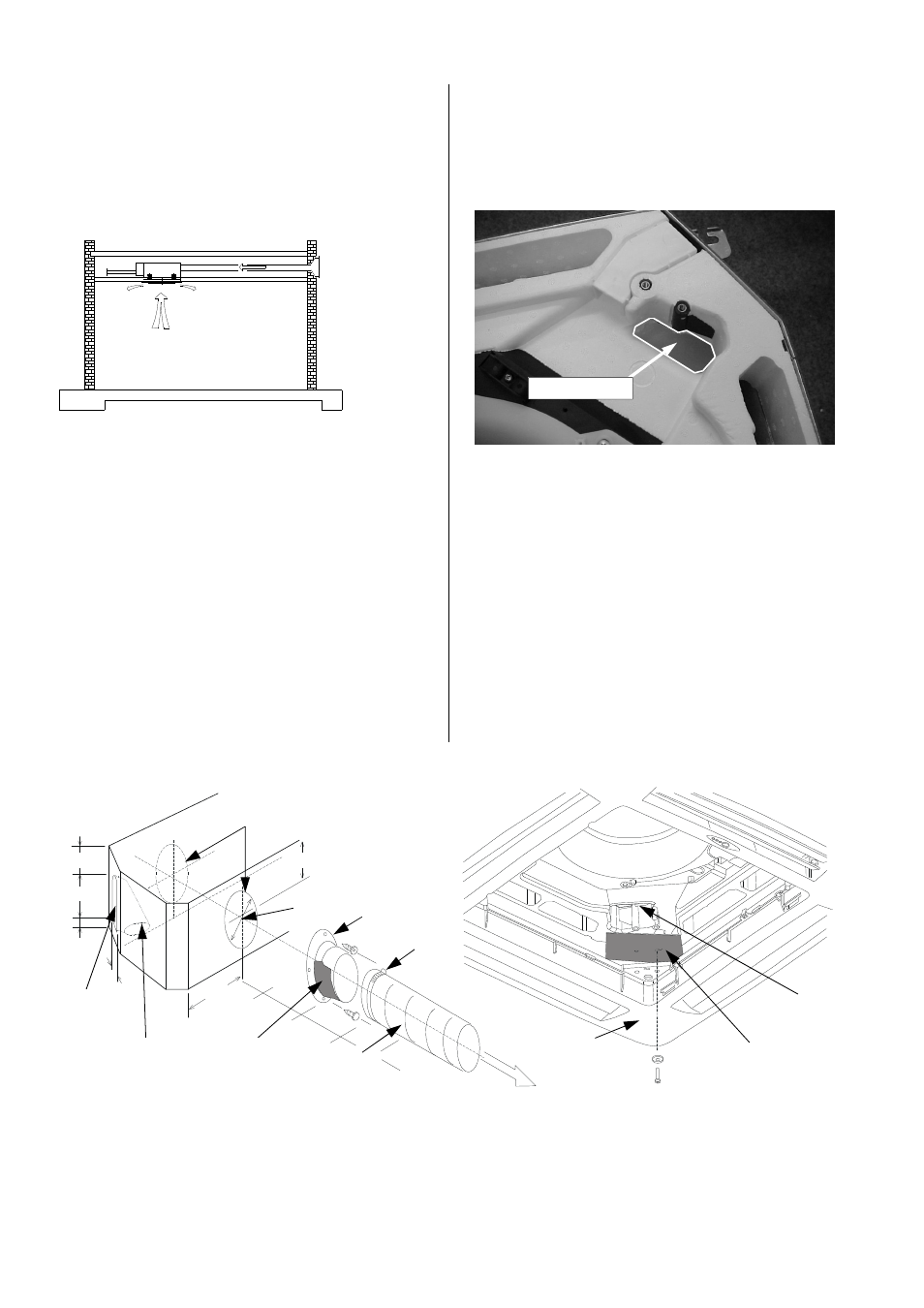

Einbau des Zweitraumanschlußes

Einbau der Luftleitplatte

Trennwand

Luftleitplatte

Rahmen

7

5

3

6

1

2

4

216

B

C

120

105

49

A
