13
RKW 2600 INOX
Baugröße 1000 INOX 1600 INOX 2600 INOX 3600 INOX 4500 INOX 8000 INOX 9800 INOX
A mm 1150 1150 1340 2370 2370 2990 2990
B mm 460 460 560 560 560 1280 1280
C mm 1300 1300 1770 1310 1310 1520 1520
D mm 625 625 90 715 715 900 900
E mm 615 615 1610 1180 1180 520 520
F mm 220 220 160 1100 1100 1300 1300
G mm - - - - - - - - - - - - - - - 290 290
K Wassereintritt Zoll 1 ¼ ‘‘ innen 1 ¼ ‘‘ innen 1 ¼ ‘‘ innen 2 ‘‘ innen 2 ‘‘ innen 2 x 2 ‘‘ innen 2 x 2 ‘‘ innen
L Wasseraustritt Zoll 1 ¼ ‘‘ innen 1 ¼ ‘‘ innen 1 ½ ‘‘ innen 2 ‘‘ innen 2 ‘‘ innen 2 x 2 ‘‘ innen 2 x 2 ‘‘ innen
M Füllanschluß (Wasser) Zoll ½ ‘‘ außen ½ ‘‘ außen ½ ‘‘ außen - - - - - - - - - - - -
Ventilator/ Anzahl Ø mm / - 450 / 2 450 / 2 630 / 1 630 / 2 630 / 2 800 / 2 800 / 2
A B
C
F
D
E
L
K
RKW 1000 INOX / 1600 INOX
B A
F
E
D
C
L
K
A B F
D
E
G
C
L
K
RKW 8000 INOX / 9800 INOX
Im Lieferumfang befindet sich, nach Gerätegröße gestaffelt, eine unterschiedliche Anzahl von Schwingungsdämpfer mit einer Höhe von ca. 30
mm bis Baugröße RKW 4500 I, und von ca. 45 mm ab Baugröße RKW 8000 I die zu den obigen Höhen (Maß C) hinzuzurechnen sind.

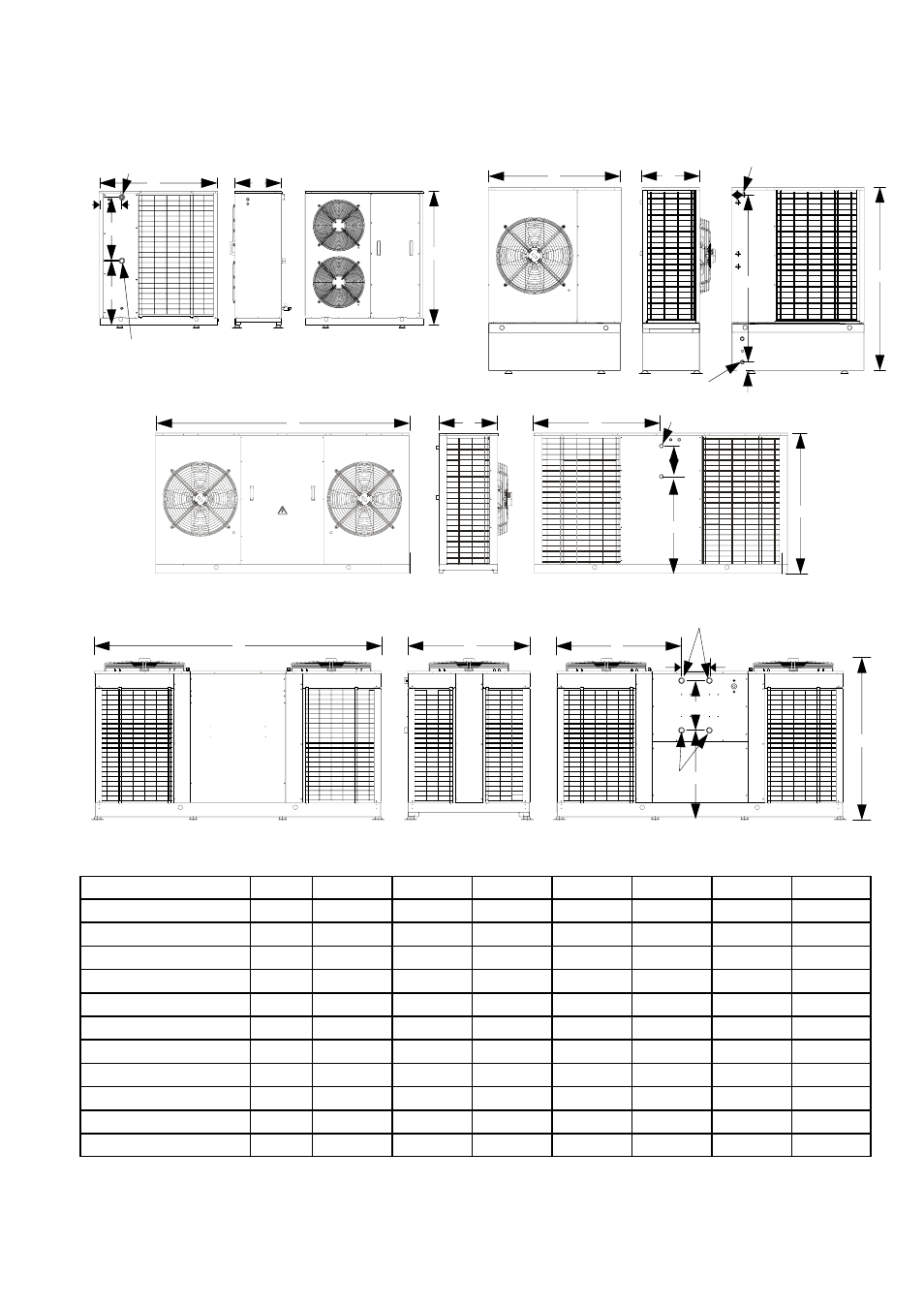

Abmessungen
RKW 3600 INOX / 4500 INOX
K
A B F
C
E
D
