24

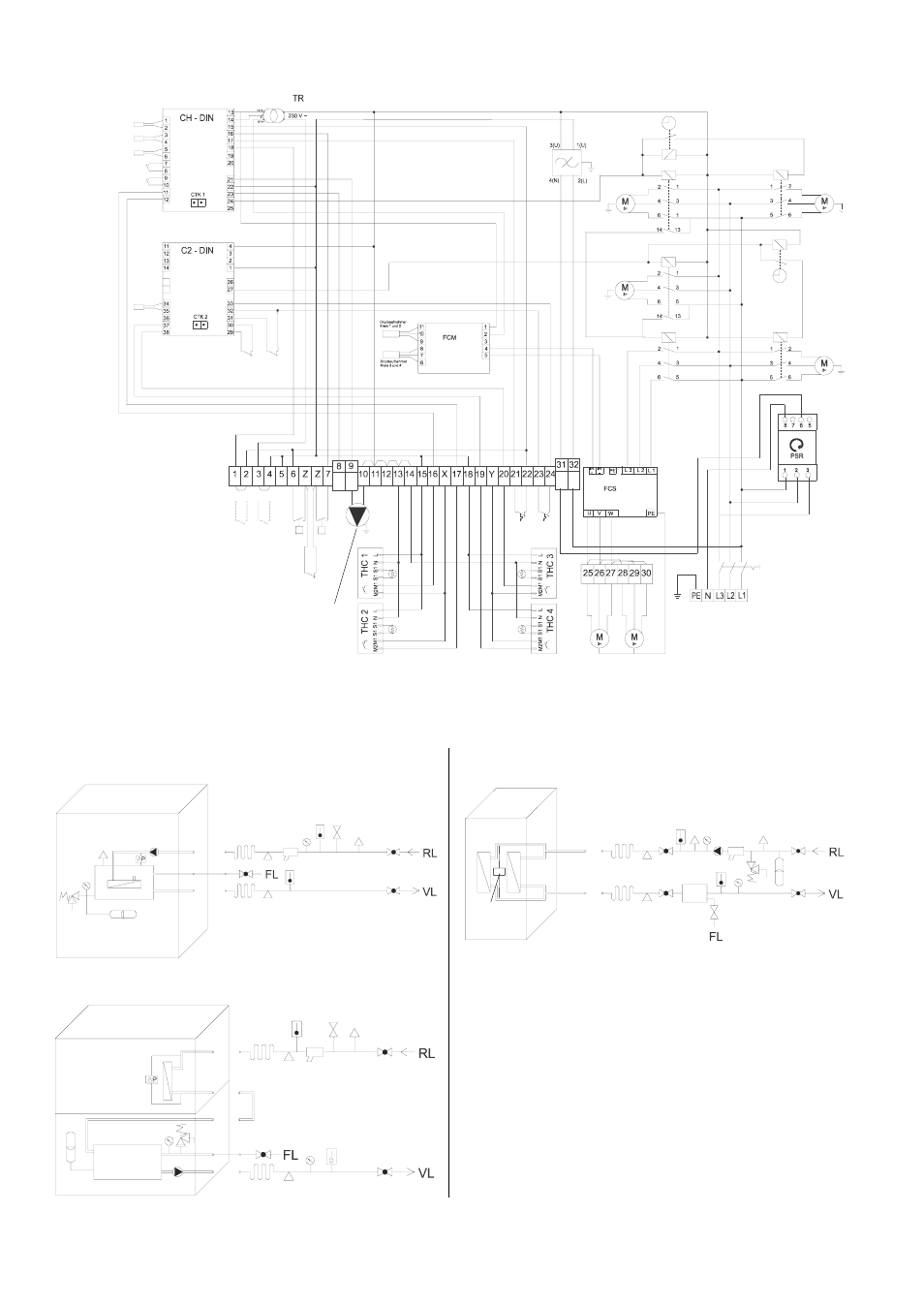

Elektrisches Schaltschema RKW 8000 INOX / 9800 INOX
Hydraulische Anlage
Hydraulikschema RKW 2600 bis 4500 INOX
1 Absperrorgan
2 Entlüfter
3 Füllanschluß
4 Temperaturanzeige
5 Druckanzeige
6 Wasserfilter
7 Statische
Befestigung
8 Kompensator
9 Umwälzpumpe
10 Differenzdruckwächter
11 Entlüfter
12 Speicher
13 Sicherheitsventil
14 Ausdehnungsgefäß
15 Edelstahl–
Wärmetauscher
16 Rücklaufgeräteanschluß
17 Füllanschluß / Entleerungsanschluß
18 Vorlaufgeräteanschluß
19 Sicherheitsbaugruppe
Hydraulikschema RKW 1000 / 1600 INOX
1
2
12
1
14
10
16
18
9 6
5
4
7
8
11
15 13
3
1
2
12
1
14
10
16
18 9
6
5
4
7
8
15
13
3
Hydraulikschema RKW 8000 / 9800 INOX
1
2
12
1
14
1
16
18
9 6
5
4
7
8
1
15 P
10
19
Klemmleiste M1
Verflüssiger-
ventilator
Klemmleiste M2
Kompressor 1
Einspeisung
400 V / 3 Ph~, N PE
50 Hz
Winterre-
gelung
Dreh-
zahl-
regler
Carel
FCS
Mikroprozessor-
regelung
Zusatzmodul
Überhitzungsschutz
Verdichter 3 und 4
Überhitzungsschutz
Verdichter 1 und 2
Umwälzpumpe
Frequenz-
sperre
ST 1: Temperaturson-
de
ST 2: Temperaturson-
de
ST 5: Temperaturson-
de
HP Druckaufnehmer
Hochdruck
LP Druckaufnehmer
Niederdruck
Kompressor 2
Kompressor 3
Kompressor 4
Potentialfreier
Kontakt für die
Ansteuerung
Kühlen
EXTERN
Winterregelung
Programmiermodul
Carel FCM
Phasen-
folgerelais
