16
Hydraulische Verbindungen
Die hydraulischen Anschlüsse befinden sich auf der
Rückseite der Geräte.
Die Geräte RKW 1000 und 1600 INOX sind im Ausliefe-
rungszustand anschlussfertig.
Bei den Geräten RKW 2600, 3600 und 4500 INOX ist
eine Trennung von Plattenwärmeaustauscher des Kalt-
wasser-Erzeugers und dem darunter montierbarem
Speichermodul möglich.
Bei dem Gerät RKW 2600 INOX wird der Plattenwär-
meaustauscher und das Speichermodul durch die
werksseitige Rohrleitung hydraulisch verbunden.
Bei den Geräten RKW 3600 und 4500 INOX muß der
Plattenwärmeaustauscher und das separat zu bestel-
lende Speichermodul bei der Montage durch die beige-
fügte Rohrleitung verbunden werden. Wird das Modul
separat aufgestellt, so ist die dafür benötigte Verbin-
dungsleitung bauseits zu erstellen.
Die Geräte RKW 8000 und 9800 INOX werden serien-
mäßig ohne Hydraulik ausgeliefert. Die Auswahl der er-
forderlichen Bauteile erfolgt durch den Ersteller der An-
lage.
Allgemeine Hinweise
Es empfiehlt sich die Anschlüsse zu Servicezwe-
cken mit Absperrventilen auszurüsten.
Zusätzliche, automatische Entlüftungsventile sind an
der höchsten Stelle der Installation im Vor- und
Rücklauf vorzusehen.
Um die Übertragung von Körperschall (Vibration) zu
vermeiden, sind Kompensatoren (flexible Rohrleitun-
gen) zwischen der festen Rohrinstallation und dem
Kaltwasser-Erzeuger einzusetzen.
Alle Rohrleitungen sind gegen Schwitzwasser zu
isolieren. Nach HeizAnlV sind für den Kühlbetrieb
50% Dämmstärke und bei Kühl– und Heizbetrieb
100% Dämmstärke vorzusehen.
Zur Vermeidung von Verschmutzungen ist ein
Schmutzfänger (ca. 16 Maschen pro cm²) in die
Rücklaufleitung zu installieren.
Die Wasserrohre dürfen keine statischen Belastun-
gen auf den Kaltwasser-Erzeuger ausüben.
Die Montage der Rohrleitungen an das RKW muß
mit einem zweiten Schlüssel oder Zange erfolgen,
um keine Belastung auf die Rohrleitung im Gerätein-
neren zu erzeugen.
Wird der Kaltwasser-Erzeuger erst nur mit einem
Teil der Gesamtanlage betrieben, ist der Volumen-
strom der fehlenden Anlageteile durch Strangregu-
lierventilen zu simulieren.
Um die Laufzeit des Gerätes zu erhöhen, wird der
Einsatz eines Speichers oder die Überdimensionie-
rung der Kaltwasserrohre zur Volumenerhöhung
empfohlen, wenn die erforderliche Leistung der In-
nengeräte wesentlich kleiner als die Kühlleistung
des Kaltwasser-Erzeugers ist.
Baugröße
Wasser-
eintritt austritt
1000 INOX 1 ¼ ‘‘ innen 1 ¼ ‘‘ innen ½ ‘‘ außen
1600 INOX 1 ¼ ‘‘ innen 1 ¼ ‘‘ innen ½ ‘‘ außen
2600 INOX 1 ¼ ‘‘ innen 1 ½ ‘‘ innen ½ ‘‘ außen
3600 INOX 2 ‘‘ innen 2 ‘‘ innen -
4500 INOX 2 ‘‘ innen 2 ‘‘ innen -
3600 INOX mit
Speichermodul
2 ‘‘ innen 2 ‘‘ innen ½ ‘‘ außen
4500 INOX mit
Speichermodul
2 ‘‘ innen 2 ‘‘ innen ½ ‘‘ außen
8000 INOX 2 x 2 ‘‘ innen 2 x 2 ‘‘ innen -
9800 INOX 2 x 2 ‘‘ innen 2 x 2 ‘‘ innen -

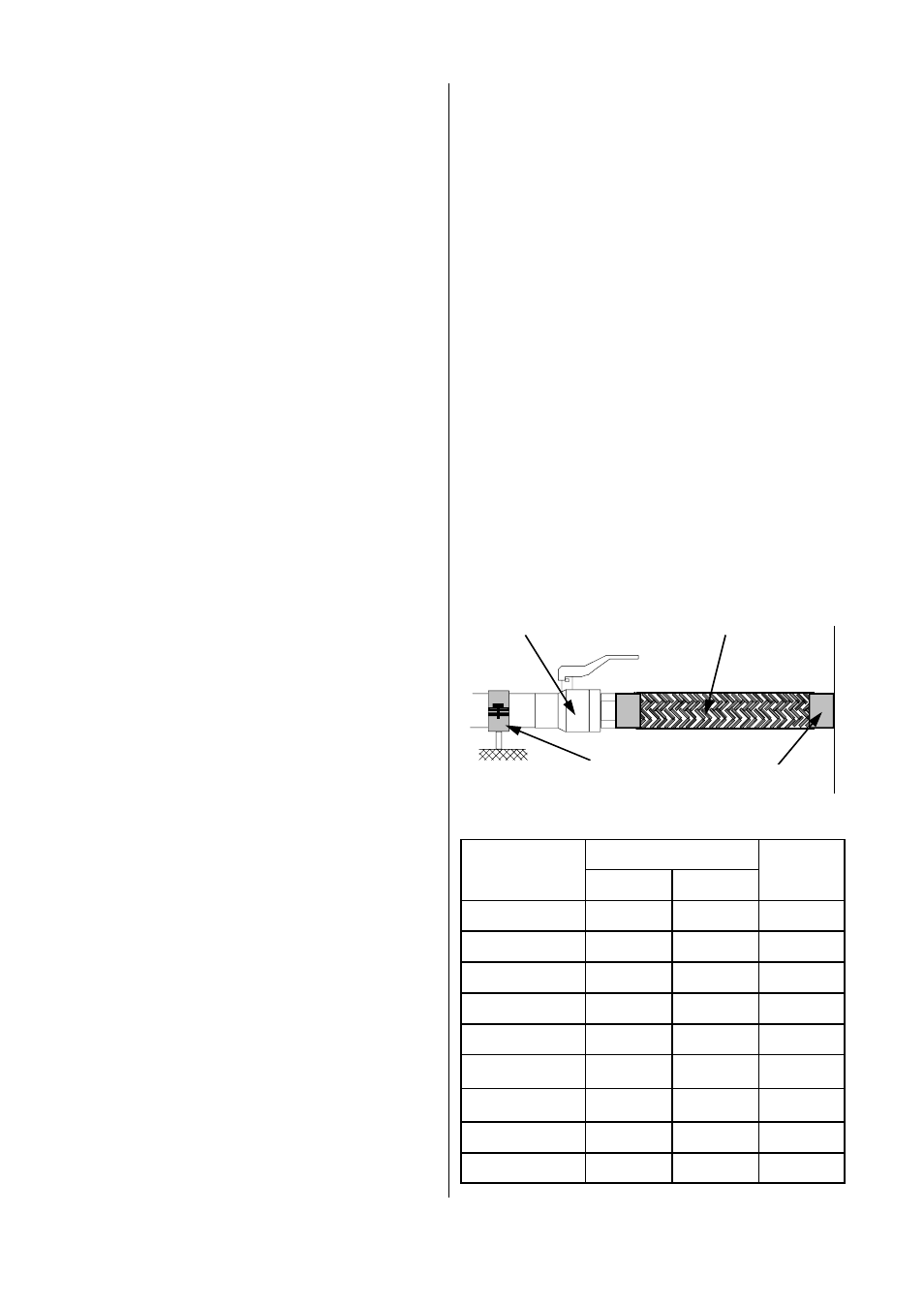

Fül-
lanschluß
Absperrventil Kompensator
statische
Befestigung
Anschluß RKW
Anschluss der Wasserrohre
Die Geräte der Baugröße RKW 1000, 1600 und 2600 I-
NOX sind serienmäßig mit Kaltwasserspeicher als
Kompaktgerät ausgeführt. Die Geräte 3600, 4500, 8000
und 9800 INOX werden aus anwendungstechnischen
Gesichtspunkten serienmäßig ohne Hydraulik ausgelie-
fert. Als wasserseitige Komponenten sind der Platten-
wärmeaustauscher und der Differenzdruckwächter im
Kaltwasser-Erzeuger untergebracht. Die hydraulischen
Anschlüsse aller Geräte befinden sich an der der Gerä-
terückseite.
Ab der Baugröße RKW 3600 und 4500 INOX kann ein
separates Speichermodul unterhalb des Kaltwasser-
Erzeuger oder andernorts (z.B. innerhalb des Gebäu-
des) montiert werden.
Um die Schwingungen des Kaltwasser-Erzeugers nicht
auf die Anlagenteile zu übertragen, erfolgt der An-
schluss der Leitungen an das Gerät durch Kompensa-
toren (flexible Rohrleitungen). Es empfiehlt sich, die An-
schlüsse zu Servicezwecken mit Absperrventilen zu
versehen.
Die Hydraulik ist so auszulegen, daß der vorge-
schriebenen Mindestvolumenstrom nicht unterschrit-
ten wird.
