REMKO RKW 1000 INOX - Handbuch (Seite 22)

22

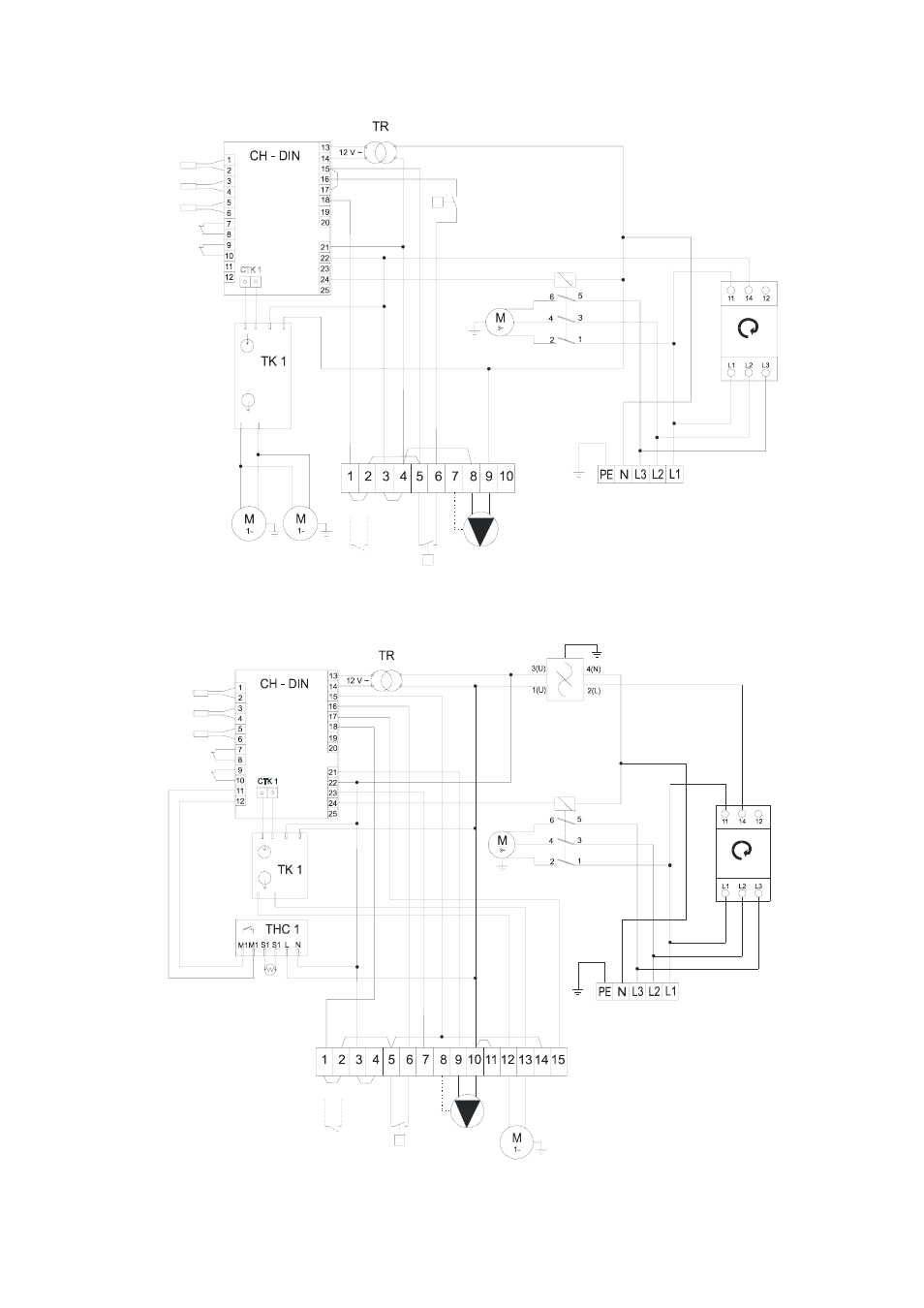

Elektrisches Schaltschema RKW 1000 INOX / 1600 INOX
Umwälz
Pumpe
Klemmleiste M1
Klemmleiste M2
Verdichtermotor
Relais Verdichter
Differenz-
druckwächter
INTERN
Einspeisung
400 V / 3 Ph ~ / 50 Hz
Ventilator-
drehzahlrege-
lungsplatine
(Winterregelung)
Mikroprozessor-
regelung
ST 1: Temperatursonde
Wassereintritt
ST 2: Temperatursonde
Wasseraustritt
ST 5: Temperatursonde
Verflüssiger
HP Druckaufnehmer
Hochdruck
LP Druckaufnehmer
Niederdruck
Verflüssiger-
ventilator 2
Verflüssiger-
ventilator 1
Potentialfreier
Kontakt für die
Ansteuerung
Kühlen
EXTERN
Flußwächter
EXTERN
Phasenfolgerelais
Klemmleiste M1
Klemmleiste M2
Verdichter-
motor
Relais Verdichter
ST 1: Temperatursonde
Wassereintritt
ST 2: Temperatursonde
Wasseraustritt
ST 5: Temperatursonde
Verflüssiger
HP Druckaufnehmer
Hochdruck
LP Druckaufnehmer
Niederdruck
Einspeisung
400 V / 3 Ph ~ / 50 Hz
Überhit-
zungsschutz
Verdichter
Ventilator-
drehzahlrege-
lungsplatine
(Winterregelung)
Mikroprozessor-
regelung
Potentialfreier
Kontakt für die
Ansteuerung
Kühlen
EXTERN
Differenz-
druckwächter
INTERN
Umwälz
Pumpe
Verflüssiger-
ventilator 1
Phasenfolgerelais
Elektrisches Schaltschema RKW 2600 INOX
