Installation der geräte, Befestigungspunkte kaltwasser-erzeuger – REMKO RKW 1000 INOX Benutzerhandbuch
Seite 15
15
RKW 8000 / 9800 INOX
600
600
1200
1200
3000
RKW 3600 / 4500 INOX mit Speichermodul
400
400
400
500
RKW 3600 / 4500 INOX ohne Speichermodul
400
400
400
500
RKW 8000 / 9800 INOX
933
998
998
1150
RKW 3600 / 4500 INOX mit Speichermodul
430
770
500
770
RKW 2600 INOX
770
500

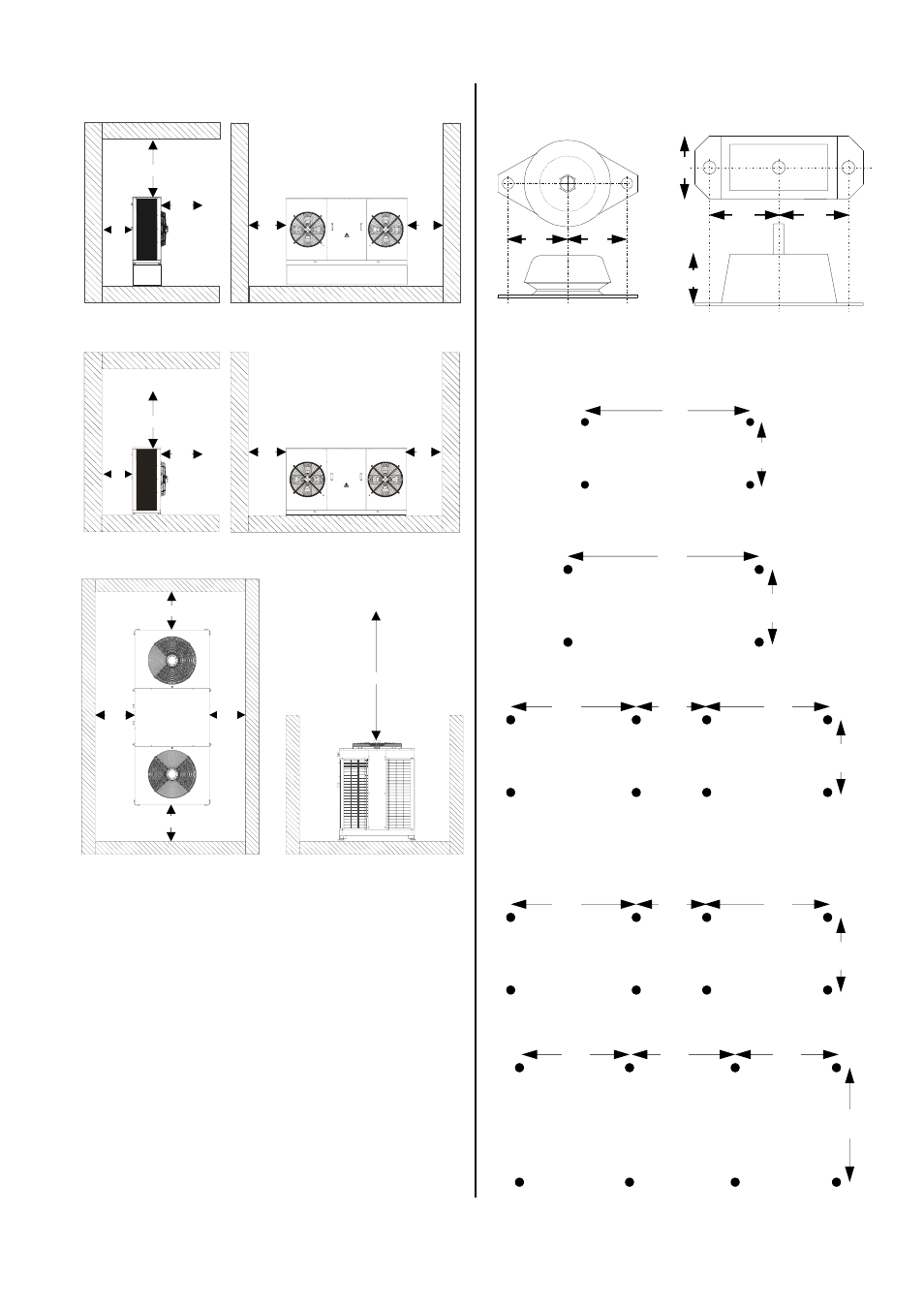

Befestigungspunkte Kaltwasser-Erzeuger
RKW 1000 / 1600 INOX
735
400
RKW 3600 / 4500 INOX ohne Speichermodul
417
950
500
950
Installation der Geräte
Die Geräte werden serienmäßig mit Schwingungs-
dämpfern ausgeliefert. Diese sind dann mit statisch
zulässigen und ebenen Gebäude– oder Konstruktions-
teilen zu verbinden.
Die im folgenden beschriebenen Befestigungspunkte
entsprechen der Befestigung der Schwingungsdämp-
fer an den Kaltwassererzeugern. Um eine Befestigung
mit der Unterkonstruktion zu erstellen sind die Maße
der Schwingungsdämpfer zu beachten.
Schwingungsdämpfer
RKW 1000 - 4500 INOX
RKW 8000 – 9800 INOX
66
66
13Ø
M12 x 35
45
60
43
43
8Ø
1000
1000
