17

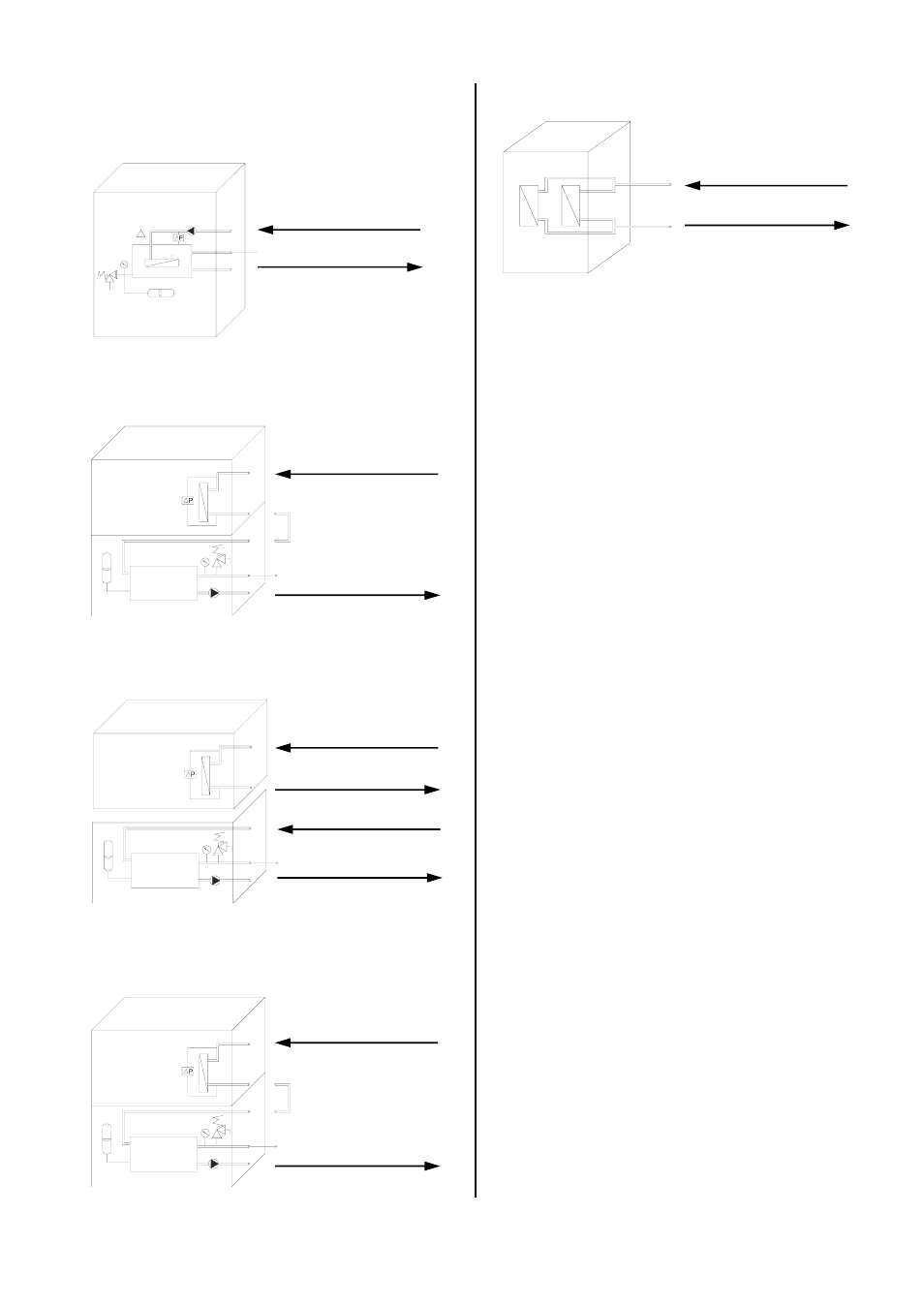

RKW 1000 / 1600 INOX
Wassereintritt
Wasseraustritt
RKW 2600 INOX
Wassereintritt
Wasseraustritt
RKW 3600 / 4500 INOX mit separatem
Speichermodul
Wassereintritt
Wasseraustritt
Wassereintritt
Wasseraustritt
Hydraulikanschluß RKW 8000 / 9800 INOX
Wassereintritt
Wasseraustritt
Speichermodule für
RKW 3600 bis 9800 INOX
Für die Geräte der Baugröße RKW 3600, 4500, 8000
und 9800 INOX kann aus anwendungstechnischen
Gesichtspunkten auf eine Verwendung von Speicher-
tanks verzichtet werden.
Andere Anwendungsfälle erfordern zwingend eine
Vergrößerung des Wasservolumens um beispielswei-
se die Betriebszeit des Kaltwasser-Erzeugers zu ver-
längern und einen Taktbetrieb zu unterbinden.
Diesen praxisnahen Vorgaben gerecht zu werden,
sind 5 Speichermodule konzipiert worden:
1. Speichermodul 1 für RKW 3600 und 4500 INOX,
216 l Tank, Sicherheitsbaugruppe 3 kPa und MAG,
ohne Pumpe,
EDV Nr.: 1611530
2. Speichermodul 2 für RKW 3600 und 4500 INOX,
216 l Tank, Sicherheitsbaugruppe 3 kPa und MAG,
incl. Pumpe, V
nenn
: 6,2/7,6 m³/h, p
max
: 124/118 kPa
EDV Nr.: 1611540
3. Speichermodul 3 für RKW 8000 und 9800 INOX,
2 x 216 l Tanks, Sicherheitsbaugruppe 3 kPa und MAG,
ohne Pumpe,
EDV Nr.: 1611545
4. Speichermodul 4 für RKW 8000 und 9800 INOX,
2 x 216 l Tanks, Sicherheitsbaugruppe 3 kPa und MAG,
incl. Pumpe, V
nenn
: 13,4/16,9 m³/h, p
max
: 90/82 kPa
EDV Nr.: 1611550
5. Speichermodul 5 für RKW 8000 und 9800 INOX,
2 x 216 l Tanks, Sicherheitsbaugruppe 3 kPa und MAG,
incl. 2 x Pumpen, V
nenn
: 13,4/16,9 m³/h, p
max
: 95/65 kPa
EDV Nr.: 1611555
Die Speichermodule 1 und 2 sind mittels der serien-
mäßigen Verbindungsleitung unter den Kaltwasser-
Erzeugern RKW 3600 und 4500 INOX zu montieren.
Im Modul 2 ist die Umwälzpumpe werksseitig einge-
baut.
Die Speichermodule 3, 4 und 5 sind aus Platzgründen
übereinander aufbaubar. Die Umwälzpumpe(n) der
Module 4 und 5 können aufgrund der Bauform nicht in
den Modulen untergebracht werden. Sie sind separat
zu setzen.
Als hydraulische Komponenten sind der isolierte Spei-
chertank, eine Sicherheitsbaugruppe, ein Manometer
und ein Membranausdehnungsgefäß (MAG) und ein
Füllanschluß mit Kugelabsperrventil leicht zugänglich
angeordnet.
Hydraulische Anschlüsse
Wassereintritt
Wasseraustritt
RKW 3600 / 4500 INOX mit untergebautem
Speichermodul
