Verflüssiger-
ventilator 1
Klemmleiste M1
Klemm-
leiste
M2
Verdichtermotor 2
Einspeisung
400 V / 3 Ph ~, N, PE
50 Hz
Ventilatordrehzahl-
Regelungsplatine
TK 1 und TK 2
(Winterregelung)
Mikroprozes-
sor-regelung
Zusatzmodul
Überhitzungsschutz Verdichter
Überhitzungsschutz Verdichter 1
Verdichtermotor 1
Umwälzpumpe
Verflüssiger-
ventilator 2
Frequenzsperre
Frequenzsperre
Differenz-
druckwächter
INTERN
Potentialfreier
Kontakt für die
Ansteuerung
Kühlen
EXTERN
ST 1: Temperatursonde
Wassereintritt
ST 2: Temperatursonde
Wasseraustritt
ST 5: Temperatursonde
Verflüssiger
HP Druckaufnehmer
Hochdruck
LP Druckaufnehmer
Niederdruck
BUS BUS
in 12V 12V
20 21 22 23
out
24
L1 N
L1
12V
12V
N
Pri
230V~
CH – DIN Regelung /
C2 – DIN Regelung
Zusatzmodul für die
Fernbedienung
Transformator 220 / 12 V~
im Schaltkasten RKW
Bedienungsmodul
Maximale Leitungs-
länge 50 Meter
Montageanweisung
1) Verlegen Sie zwei Verbindungsleitungen mit einem
Mindestquerschnitt Cu 1.5 mm² zwischen RKW und
Bedienungsmodul. (max. 50 m)
2) Schließen Sie das Bedienungsmodul elektrisch an.
3) Schalten Sie das RKW spannungsfrei und verbinden
die 250 mm lange Bus– Schnittstellenleitung mit dem
Zusatzmodul.
4) Verbinden Sie die Leitung des Datentransfers mit den
Klemmen 23 und 24 (Polung beachten) des Zusatz-
moduls und für die Spannungsversorgung die Klem-
men am Transformator.

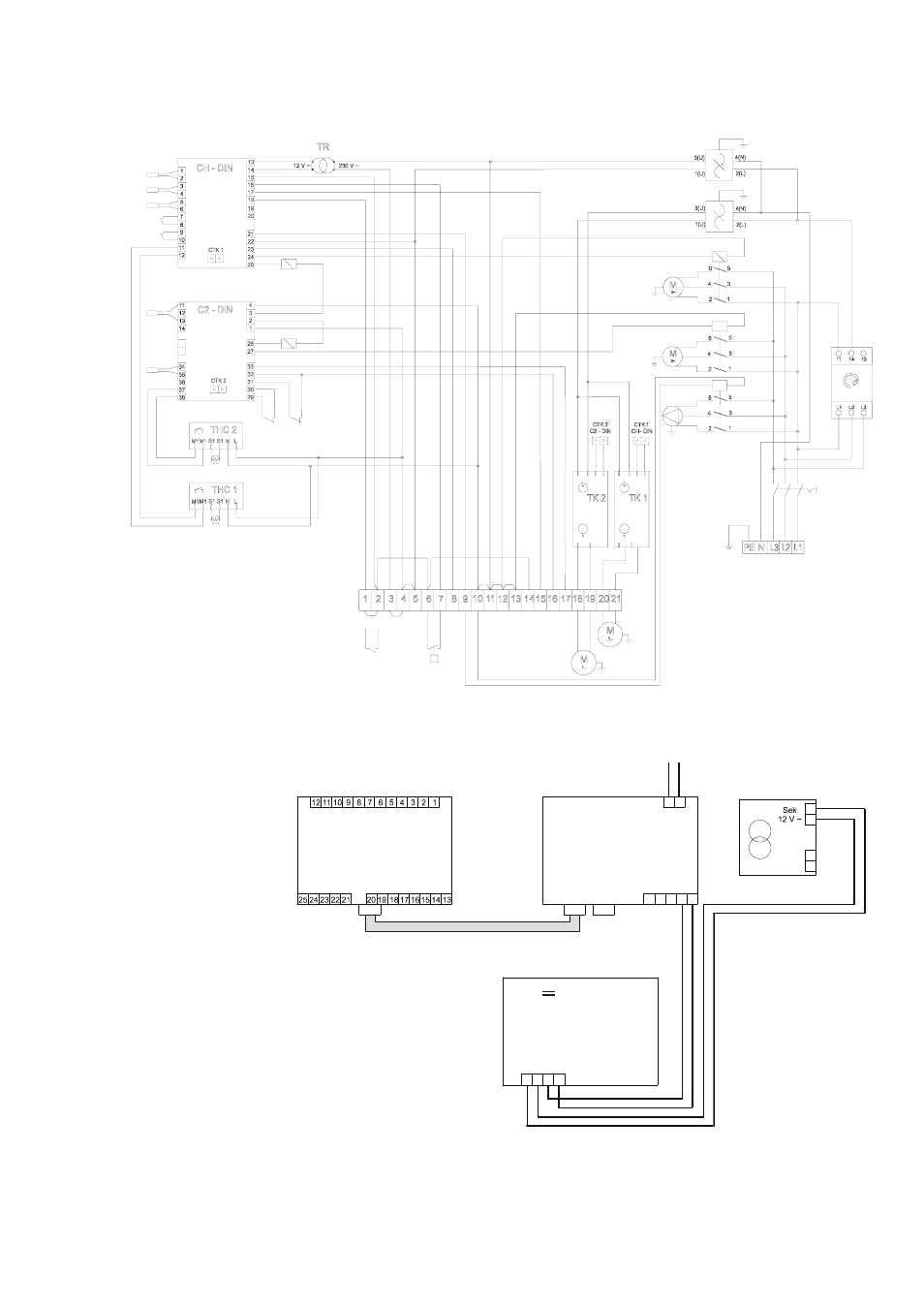

Elektrisches Schaltschema RKW 3600 INOX / 4500 INOX
Anschluß der Kabel-Fernbedienung RKW 1000 INOX bis 9800 INOX
CS-DIN/TTL
TS-W
