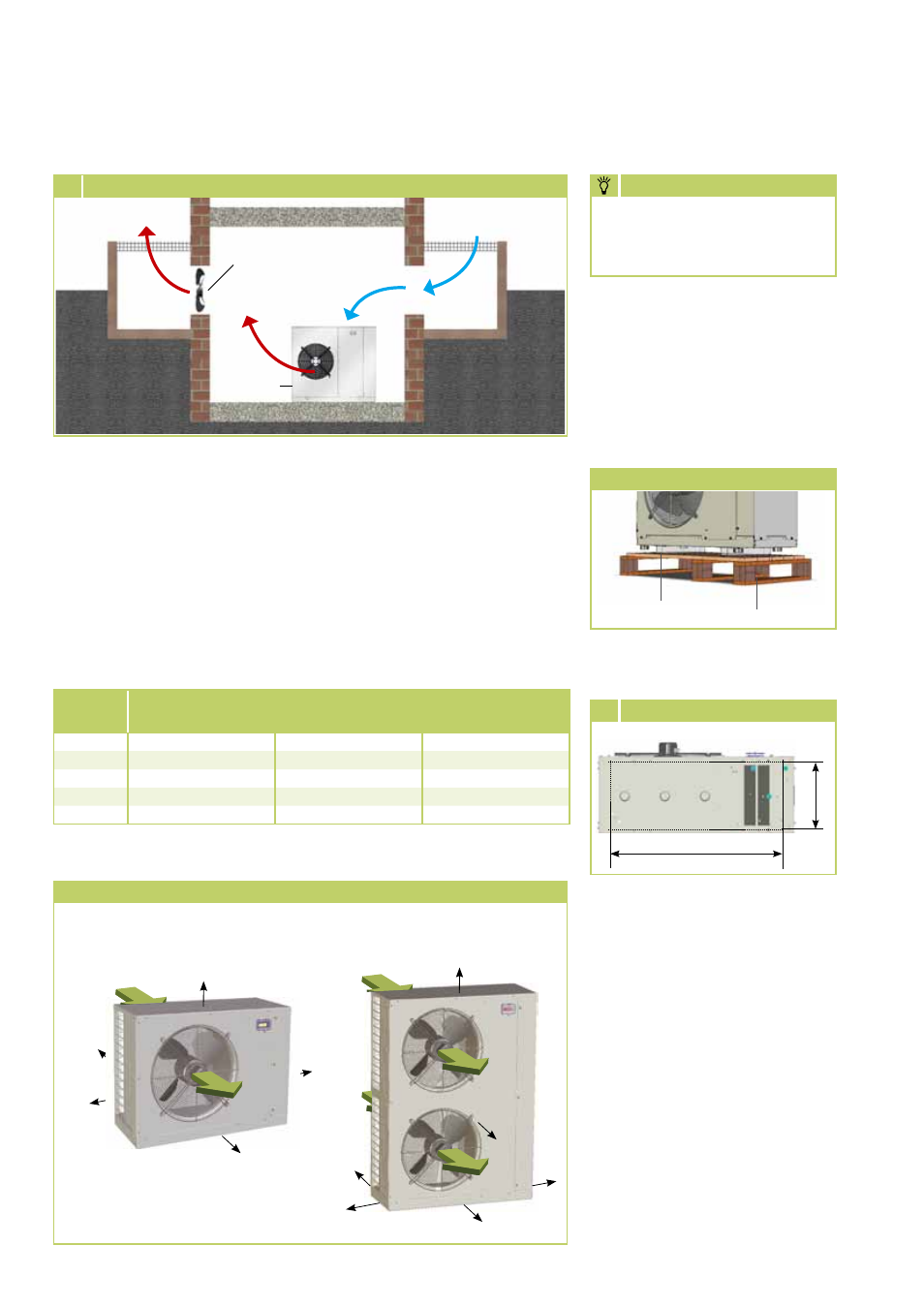

REMKO RVS 50 - Handbuch (Seite 20)

Mindestfreiräume
In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
RVS
50 (H)
RVS
80 (H)
RVS
110 (H)
A 300 300 400
B 900 1000 1200
C 700 700 800
D 250 250 300
E 600 600 800
Alle Angaben in mm
Installation
Warmluft
Kalte
Frischluft
Licht-
schacht
Kaltwasser-
Erzeuger
Warmluft
Licht-
schacht
zusätzlicher
Ventilator
5 Aufstellung im Gebäudeinneren
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Geräteaufstellung
6 Schwingungsdämpfer
323
820
C
A
D
Mindestfreiräume
E
B
Luftaustritt
Lufteintritt
E
C
B
A
D
Luftaustritt
Lufteintritt
Luftaustritt
B
RVS 50 (H) - 80 (H) RVS 110 (H)
Geräteinstallation
1. Montieren Sie die Schwin-
gungsdämpfer (Zubehör) unter
dem Gerät / Mediumspeicher
(Zubehör) (Bild 6).
2. Installieren Sie das Gerät an
statisch zulässige Gebäudeteile.
3. Stellen Sie sicher, dass kein
Körperschall auf Teile des
Gebäudes übertragen wird.
4. Schließen Sie die Mediumlei-
tungen an.
Demontage der
Transportverpackung
Die Geräte sind zu Transportzwe-
cken mit Transportschienen ausge-
rüstet. Vor Montage sind diese zu
entfernen.
Transportverpackung
Transportpalette
Transportschiene
REMKO RVS
