Konfiguration Frostschutzparameter
Bei der Verwendung von einem Glykol-Wasser-Gemisch sind Parameter
der Regelung neu zu konfigurieren.
Geschieht dies nicht kann keine externe Eingabe erfolgen.
Im Menüpunkt ALL und Fro können in der Ebene 5 die
Parameter A11, r07 und r08 geändert werden.

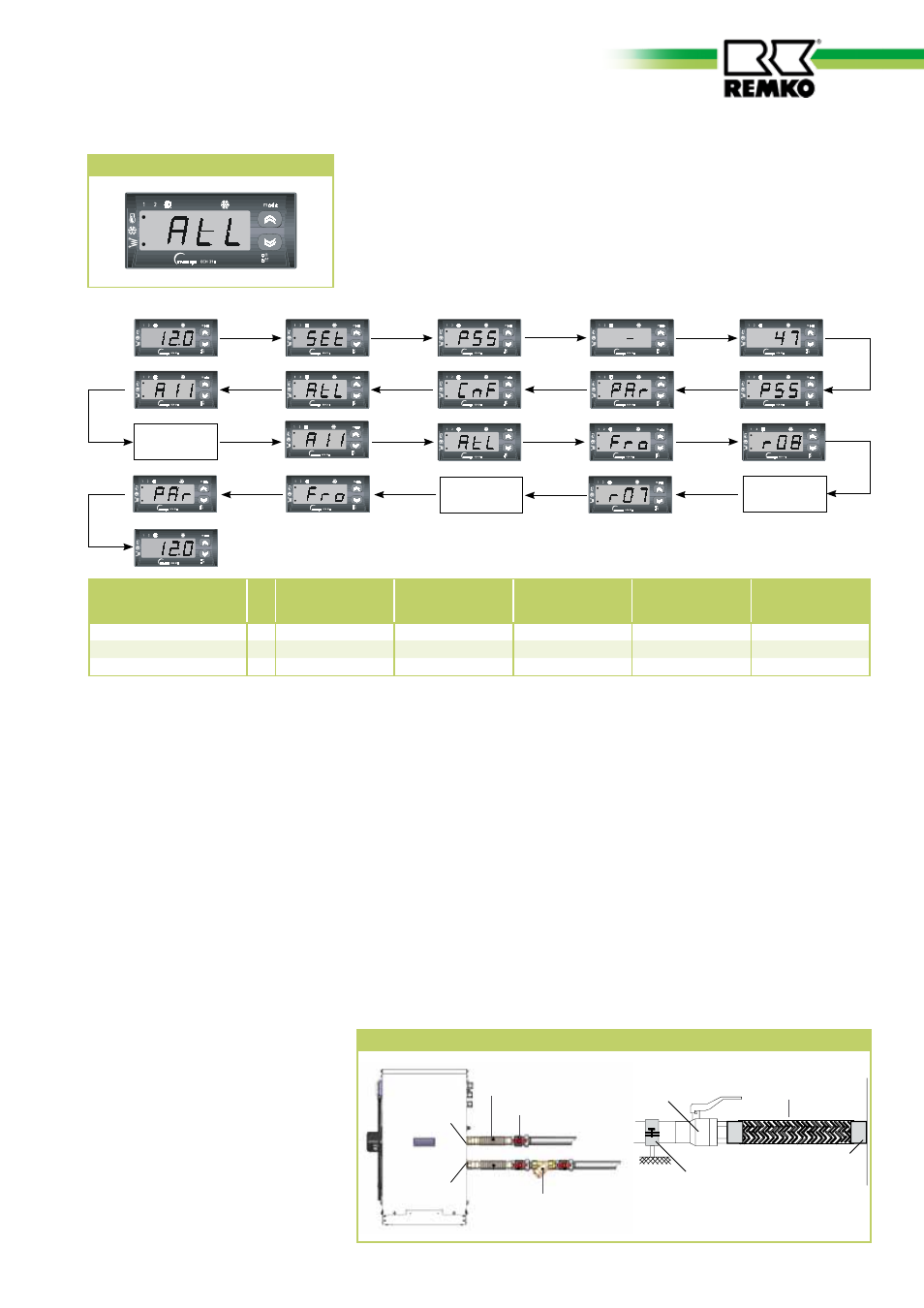

Der folgende Programmablauf ist zu programmieren.
Konfiguration Parameter A11/r07/r08
Eingabe =
Wert aus Tabelle
Widerstand r08
Eingabe =
Wert aus Tabelle
Frostschutzalarm
A11
kurzzeitig kurzzeitig
q
q
p
Ebene 0
Ebene 0
Ebene 1 Ebene 1
kurzzeitig
q
p
Ebene 2
p
Ebene 2
kurzzeitig kurzzeitig kurzzeitig
q
q q
q
p p
p
kurzzeitig
q
p p
2 Sek.
kurzzeitig
q
q q
p p
kurzzeitig
kurzzeitig
kurzzeitig
q
q
q
p
p
p
q
p
kurzzeitig
2 Sek. 2 Sek.
2 Sek. 2 Sek. 2 Sek. 2 Sek.
q q q
p p p
Nur RVS...H
Eingabe =
Wert aus Tabelle
Widerstand r07
Kompensatoren
Absperrventil
Kompensator
Statische
Befestigung Anschluß RVS
Kompensator
Schmutzfänger
Eintritt
Austritt
Membranausdehnungsgefäß (MAG)
Um Druckschwankungen im
Stillstand infolge von Tempera-
turveränderungen zu vermeiden
sind MAG´s mit Stickstofffüllung
(feuchtigkeitsneutral) in die Anlage
einzubinden.
Im Gerät befindet sich serienmäßig
ein MAG. Der Vordruck ist auf die
Anlage einzustellen, ggf. ist eine
Erhöhung des Volumens oder bei
Realisierung eines Kühlen-Heizen-
Systems der Einbau eines weiteren
MAG erforderlich.
Sicherheitsventil
Sicherheitsventile begrenzen einen
zu großen Betriebsdruck infolge
zu starker Erwärmung oder Über-
füllung des Betriebsmediums. Der
Austritt des Ventils erfordert einen
freien Einlauf in eine Ablaufleitung.
Bei der Verwendung von Glykol
sind die örtlichen Entsorgungsvor-
schriften zu beachten.
Im Gerät befindet sich serienmäßig
ein Sicherheitsventil.
Kompensatoren
Um die Schwingungen des Kalt-
wasser-Erzeugers nicht auf die
Anlagenteile zu übertragen, erfolgt
der Anschluss der Leitungen an das
Gerät durch Kompensatoren.
Absperrventile
In Kaltwasser-Anlagen sollten
grundsätzlich Absperrventile
mit vollem Durchlass eingesetzt
werden. Zu Servicezwecken ist
der Mediumeintritt und Medium-
austritt mit Absperrventilen aus-
zurüsten (ggf. Sicherheitsventile
vorsehen).
0 % Ethylen-
glykol
(Werkseinstellung)
10 % Ethylen-
glykol
20 % Ethylen-
glykol
30 % Ethylen-
glykol
35 % Ethylen-
glykol
Wert Frostschutz A 11 °C 2 0 -4 -13 -17
Wert Widerstand r 08 °C 2 -1 -6 -15 -19
Wert Widerstand r 07 °C 2 -1 -6 -15 -19
