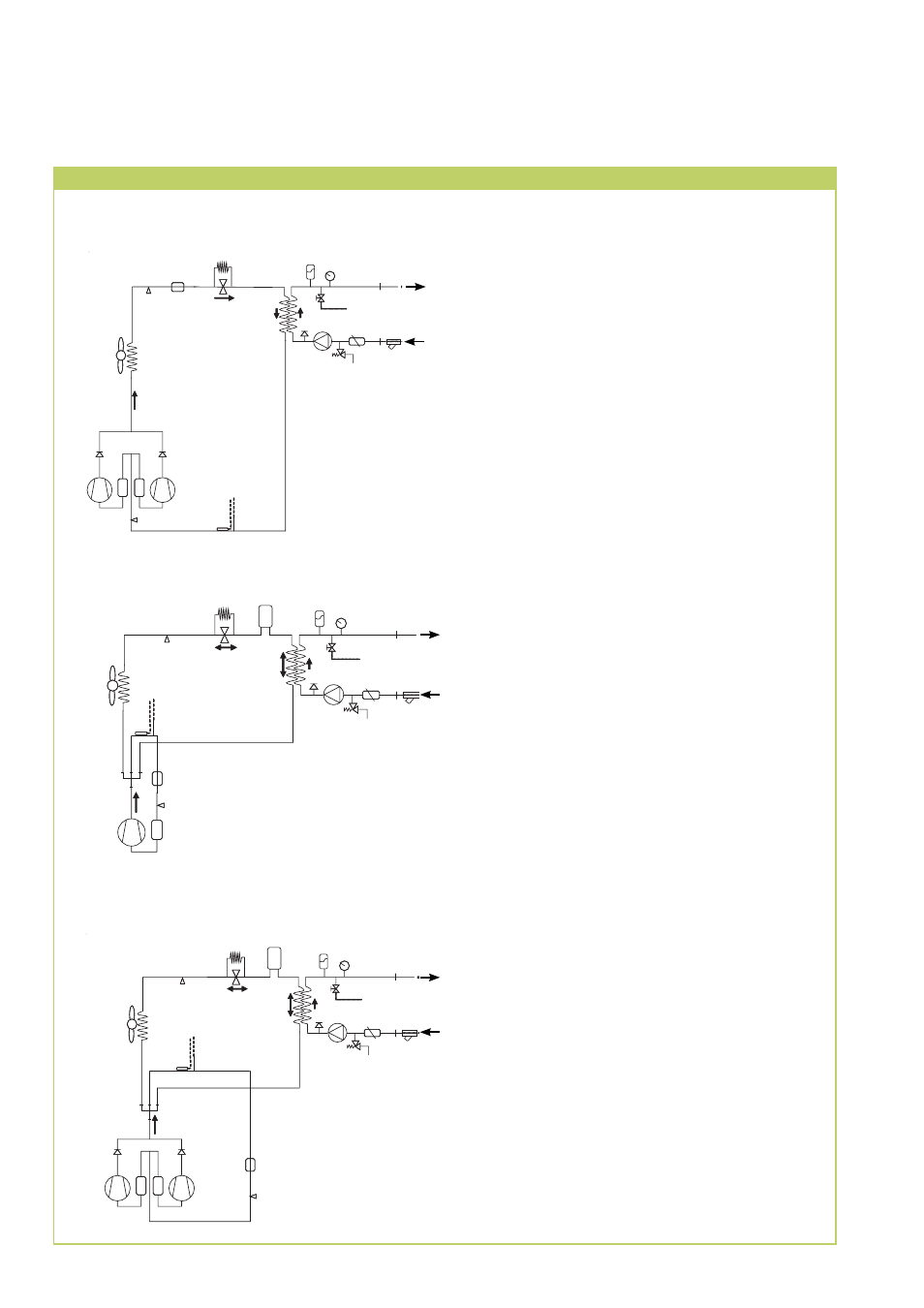

Geräteaufbau

RVS 110
Kühlbetrieb

Legende:

1

Kompressor

2

Filtertrockner

3

Lamellenverflüssiger

4

Verflüssigerventilator

5

Therm. Expansionsventil

6

Kapillardrossel

7

Edelstahl-Platten-Verdampfer

8

Strömungswächter

9

Überdruckventil

10 Umwälzpumpe
11 Automatischer Entlüfter
12 Membranausdehnungsgefäß
13 Manometer
14 Füll- / Entleerungsanschluß

1

2

3

4

5

6

7

8

9

10

11

13

12

14

Mediumeintritt

Mediumaustritt

1

RVS 110 H
Kühl- und Heizbetrieb

Legende:

1

Kompressor

2

Rückschlagklappe

3

Umkehrventil

4

Filtertrockner

5

Lamellenverflüssiger

6

Verflüssigerventilator

7

Therm. Expansionsventil Bi-flow

8

Kapillardrossel

9

Sammelflasche

10 Edelstahl-Platten-Verdampfer
11 Strömungswächter
12 Überdruckventil
13 Umwälzpumpe
14 Automatischer Entlüfter
15 Membranausdehnungsgefäß
16 Manometer
17 Füll- / Entleerungsanschluß

1

2

3

4

6

7

8

10

11

12

13

15

14

16

17

Mediumeintritt

Mediumaustritt

1

2

5

9

RVS 50 H bis RVS 80 H
Kühl- und Heizbetrieb

2

3

4

5

6

7

9

10

11

12

14

13

15

16

Mediumeintritt

Mediumaustritt

1

Legende:

1

Kompressor

2

Umkehrventil

3

Filtertrockner

4

Lamellenverflüssiger

5

Verflüssigerventilator

6

Therm. Expansionsventil Bi-flow

7

Kapillardrossel

8

Sammelflasche

9

Edelstahl-Platten-Verdampfer

10 Strömungswächter
11 Überdruckventil
12 Umwälzpumpe
13 Automatischer Entlüfter
14 Membranausdehnungsgefäß
15 Manometer
16 Füll- / Entleerungsanschluß
