Kaltwasser-Erzeuger

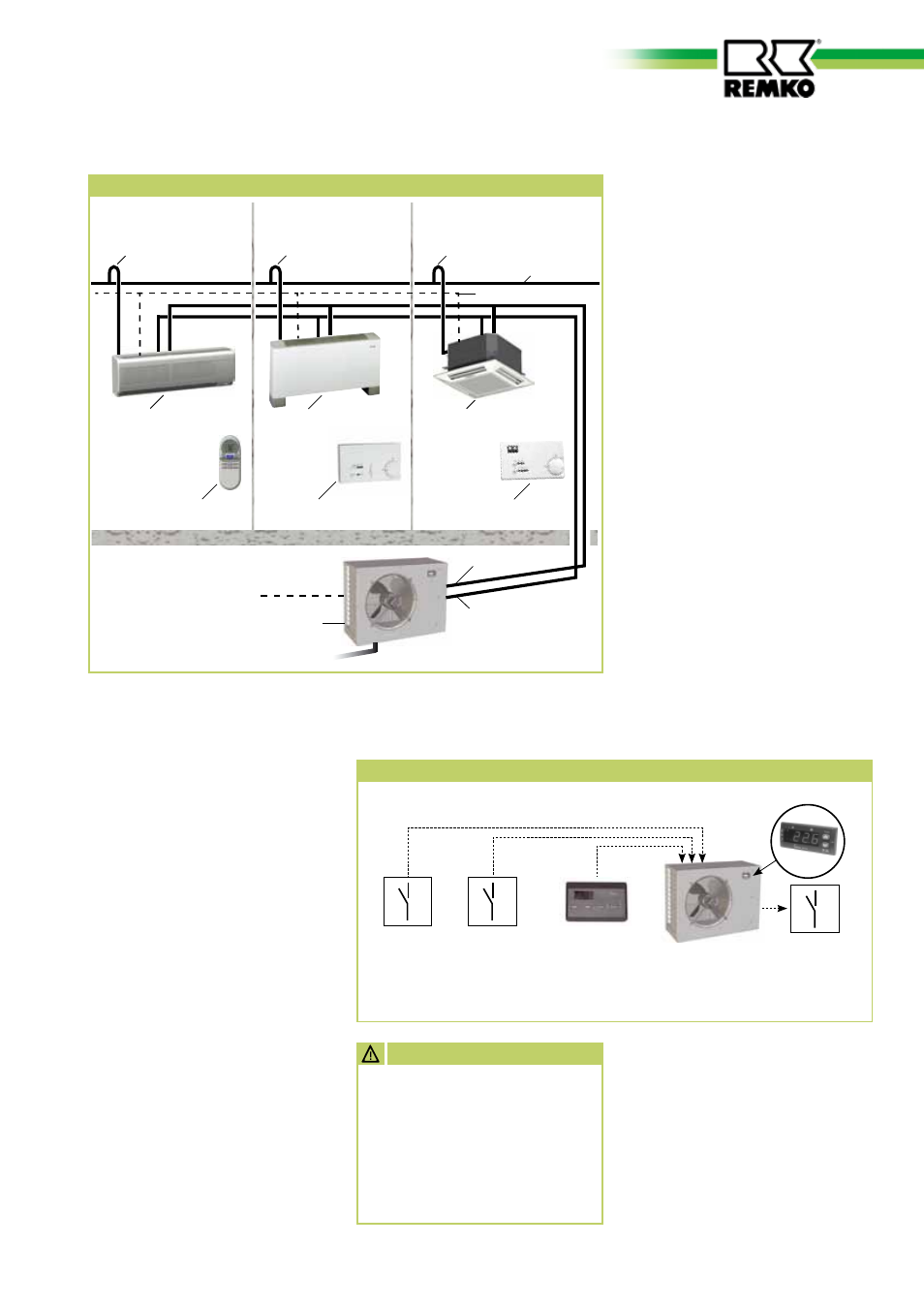

Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Raumtemperatur-Regelung Infrarot-Fernbedienung Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Kondensat-Sammelleitung
Systemaufbau
Elektr. Netzzuleitung
Elektr. Netzzuleitung
Kondensatleitung (nur RVS...H)
Das Gerät ist für ein 2-Leiter-
System konzipiert.
Das System besitzt 2 Mediumrohre
(Leiter: Vor- und Rücklauf) zum
Kühlen mit kaltem Medium (RVS)
oder zum Heizen mit warmem
Medium (Geräte mit WP-Funktion
RVS...H).
In Kombination mit einer ent-
sprechenden Anlage besteht die
Möglichkeit, die erzeugte Leistung
über den Fußboden, über das Bau-
werk oder über Kühlsegel in die zu
kühlenden Räume einzubringen.
Bei allen Systemvarianten ist ein
Mindestvolumenstrom und ein
Mindestmediumvolumen der Anla-
ge sicherzustellen.
Bedienung
Das Gerät wird komfortabel über
den vollautomatisch arbeitenden
Regler ECH bedient. Sollte aus
örtlichen Gegebenheiten eine
Programmierung über den internen
Regler nur schwierig zu realisieren
sein, kann das Gerät auch über die
Kabel-Fernbedienung EKW (Zube-
hör) oder einen externen, poten-
tialfreien Freigabekontakt (Serie)
angesteuert werden.
Wird in der Anzeige der Buch-
stabe „E“ mit einem zweistel-
ligen Zahlencode gezeigt, liegt
eine Störung des Kaltwasser-
Erzeugers vor
(Siehe Kapitel Störungsbeseiti-
gung und Kundendienst).
ACHTUNG
Bedienmöglichkeiten
Betriebsart-
kontakt
(Kühlen/Heizen)
(z.B. GLT)
Externer
Sammelstörkontakt
(z.B. für GLT)
(Zubehör)
Regler ECH
Kabelfern-
bedienung
EKW
Freigabe-
kontakt
(z.B. GLT)
(Serienausstattung)
(Serienausstattung) (Zubehör)
(Serienaus-
stattung)
