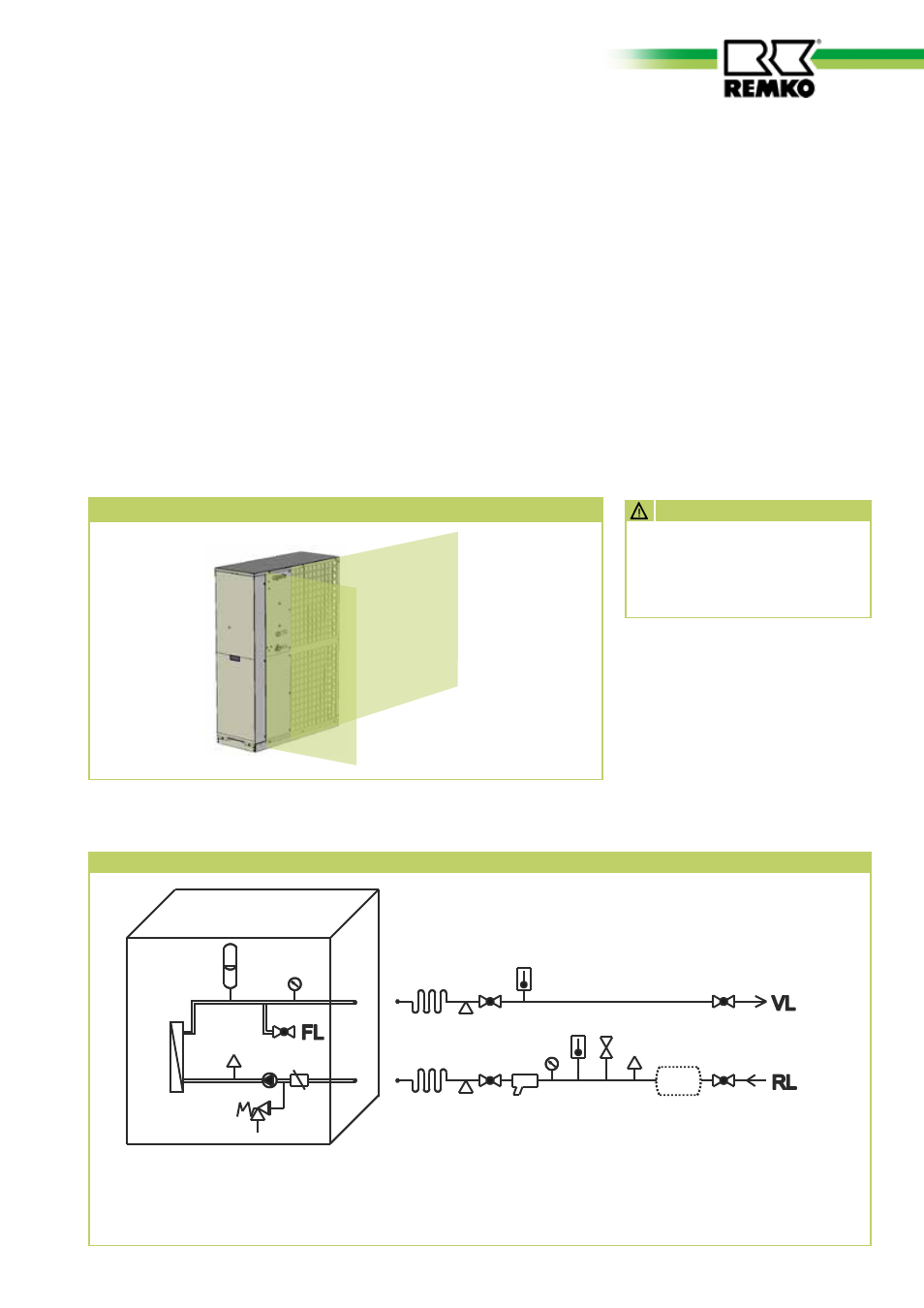

Erforderliche Anlagenkomponenten
Aufstellung der Anlagekomponenten
1. Absperrventil
2. Speicher (falls erforderlich)
3. Entlüfter, automatisch
4. Füllanschluß
5. Temperaturanzeige
6. Druckanzeige
7. Schmutzfänger
8. Statische Befestigung
9. Kompensator
10. Strömungswächter
11. Sicherheitsventil
12. Umwälzpumpe
13. Entlüfter, automatisch
14. Edelstahl-PlattenVerdampfer
15. MAG
16. Druckanzeige
17. Füllanschluß / Entleerungsanschluß
18. Anschluß Mediumaustritt
19. Anschluß Mediumeintritt
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
5
8
9
1
1
1
3
19
Zur Realisierung des Mindest-
volumenstromes muss ein dau-
erhafter großer Volumenstrom
sichergestellt werden.
ACHTUNG
Anschluss der
Mediumleitungen
■
Der bauseitige Anschluss der
Leitungen erfolgt auf der Vorder-
seite der Geräte.
■
Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■
Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
betrieben, ist der Medium-
volumenstrom der fehlenden
Anlagenteile durch Strangregu-
lierventile zu simulieren.
■
Die Rohrdimensionierung
ist so auszulegen, dass der
vorgeschriebene Mindest-
volumenstrom nicht unter-
schritten wird.
■
Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
■
Der Anschluss der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit dem zweiten Werkzeug
gegenhalten.
■
Wird das Gerät erst nur mit
einem Teil der Gesamtanlage
Rohrführung
RVS 50 (H) - 110 (H)
keine Rohr-
führung möglich
keine Rohr-
führung möglich
freie Rohr-
führung
möglich
