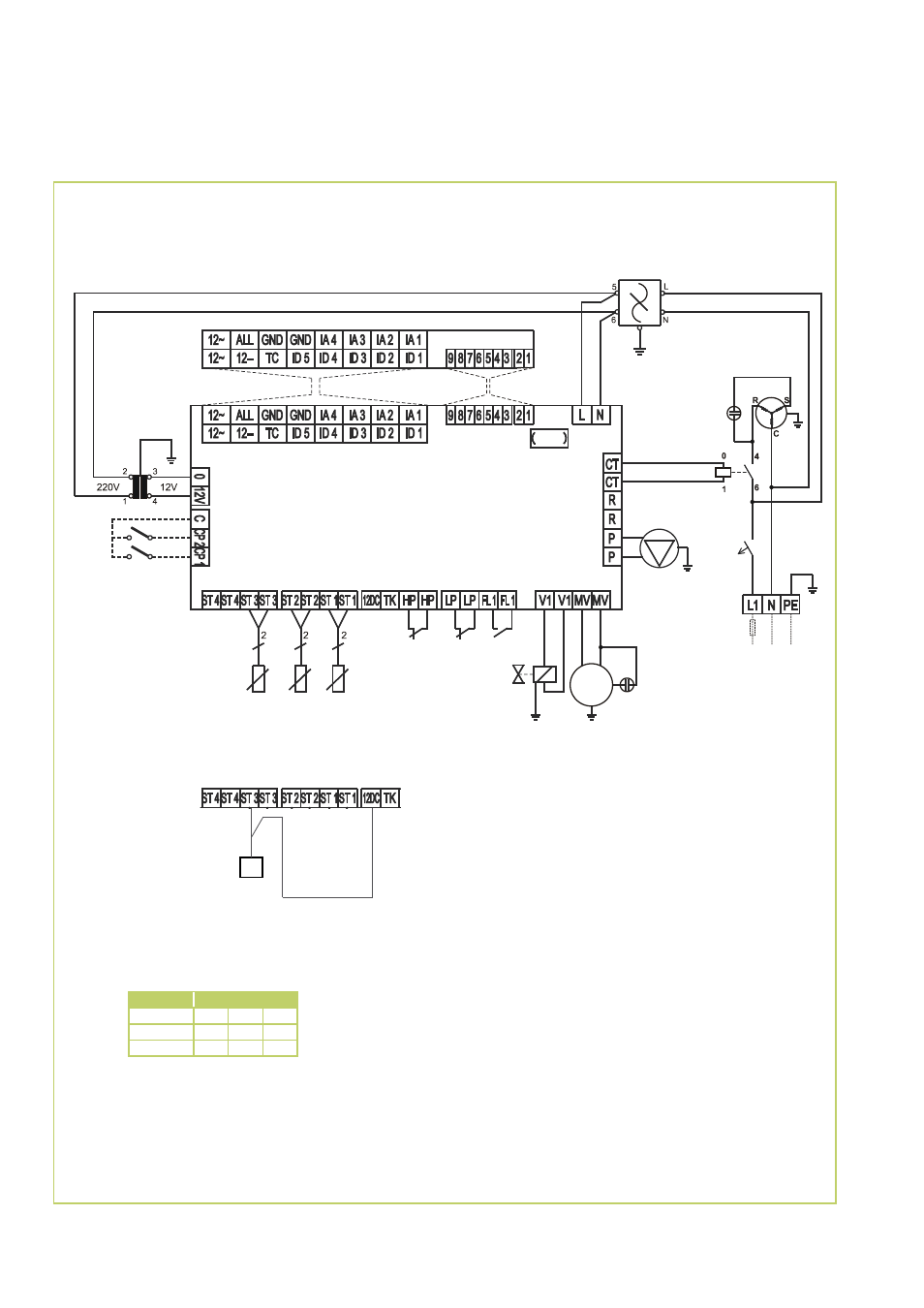

Elektrisches Schaltschema
RVS 50 (H) / RVS 80 (H)
MC Kompressormotor
Mv1 Ventilatormotor 1
Mv2 Ventilatormotor 2
N1 Anschlußplatine
P
Umwälzpumpe
Scc Anschlußstecker ECH 210
St1 Sensor Mediumeintritt
St2 Sensor Mediumaustritt
St3 Sensor Verflüssigung
Tr1 Transformator
TK TK Platine Winterregelung
VI Umkehrventil Kältekreis
(nur RVS...H)
Legende:
CP1 pot.freier Eingang
Heizbetrieb / Kühlbetrieb
CP2 pot.freier Eingang
Standby/Betrieb
Cr Regler ECH 210
Ct Schütz Kompressor
F1 Sicherung Anschlußplatine 5A
F10 Leitungsschutzschalter
Fr 1 Frequenzsperre
FL Strömungswächter
HP Druckwächter Hochdruck
K1-K2 Kompressorschütz
LP Druckwächter Niederdruck
Fr 1
Tr 1
N 1
St 3
St 2
St 1
VI
Mv
P
K 1
230 V 50 Hz
1~/N/PE
F1
Cr
Scc
F10
CP 2
CP 1
FL
LP
HP
MC 1
RVS
L1
L2
L3
50 (H)
16A
-
-
80 (H)
20A
-
-
110 (H) 10A 16A 16A
Leitungsschutzschalter
Winterdruckregelung (Zubehör)
St 3
P
REMKO RVS
