Adaptive Kühl- und Heizfunktion
Die eingesetzten Gerätekomponenten begrenzen den Leistungsbereich des Reglers. Für einen störungsfreien
Gerätebetrieb ist ein Mindestvolumen des Mediums (Mindestmediumvolumen) innerhalb der Anlage
erforderlich.
Infolge der verlagerten Sollwerte kann die Mediumtemperatur je nach Mediumvolumen der Anlage, mehr als
bei konventionellen Anlagen mit Speichern, schwanken. Sollte in der Anlagenkonfiguration eine Verlagerung
der Austrittstemperatur nicht gewünscht sein kann die “Adaptive Funktion” auch deaktiviert werden.

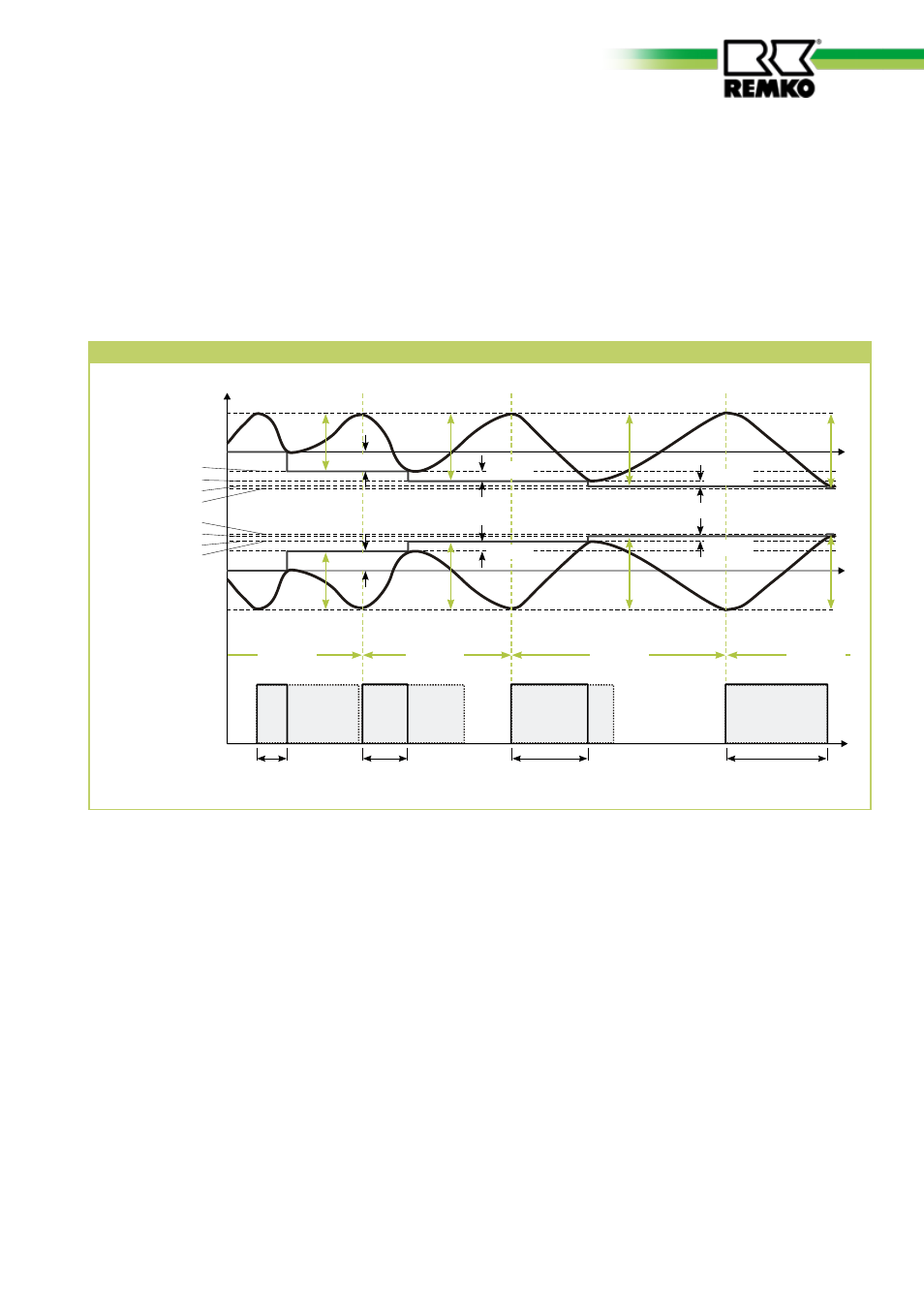

Die folgenden Diagramme erläutern vereinfacht die Funktionsprinzipien.
Isttemperatur:
- ist die aktuell gemessese Mediumtemperatur des Eintritts (Rücklauftemperatur)
Programmierter Setpoint SET(Coo) und SET(Hea):
- ist die in der Ebene 2 programmierte Sollwerttemperatur (Kühl- oder Heizbetrieb)
Zyklus:
- ist der Zeitraum zwischen letztmaliger bis zur nächsten Abschaltung des Kompressors
Betriebszeit BZ(x):
- ist der Zeitraum in der der Kompressor in Betrieb ist
Sollbetriebszeit SBZ:
- ist die angestrebte Betriebszeit des Kompressors um einen Taktbetrieb zu verhindern
Adaptive Abschaltdifferenz AAD(x):
- ist die Temperaturdifferenz zwischen altem und neu errechnetem Setpoint
Adaptiver Setpoint SET(x)
- ist der um die Adaptive Abschaltdifferenz reduzierte und neu berechnete Sollwert
Algorythmische Hysterese
- ist die Differenz zwischen Progr. Setpoint plus Mindesthysterese (Pa C03) und dem Adaptiven Setpoint
Progr. Sollwert SET(Coo)
Kompressor EIN
Kompressor AUS
aktuelle Isttemperatur
Adapt. Sollwert SET(1)
Adapt. Sollwert SET(2)
Progr. Sollwert SET(Coo)
+ Pa C03
Betriebszeit 0
BZ(0)
Betriebszeit 1
BZ(1)
Sollbetriebszeit
SBZ
Sollbetriebszeit
SBZ
Sollbetriebszeit
SBZ
Sollbetriebszeit
SBZ
Betriebszeit 2
BZ(2)
Betriebszeit 3
BZ(3)
Zyklus 0 Zyklus 1 Zyklus 2 Zyklus 3
algorythm.
Hysterese (1)
algorythm.
Hysterese (3)
algorythm.
Hysterese (2)
algorythm.
Hysterese (4)
AAD(1)
AAD(2)
AAD(3)
AAD(1)
AAD(2)
AAD(3)
Adapt. Sollwert SET(3)
Adapt. Sollwert SET(4)
aktuelle Isttemperatur
Progr. Sollwert SET(Hea)
Adapt. Sollwert SET(4)
Adapt. Sollwert SET(3)
Progr. Sollwert SET(Hea)
+ Pa C04
Adapt. Sollwert SET(2)
Adapt. Sollwert SET(1)
