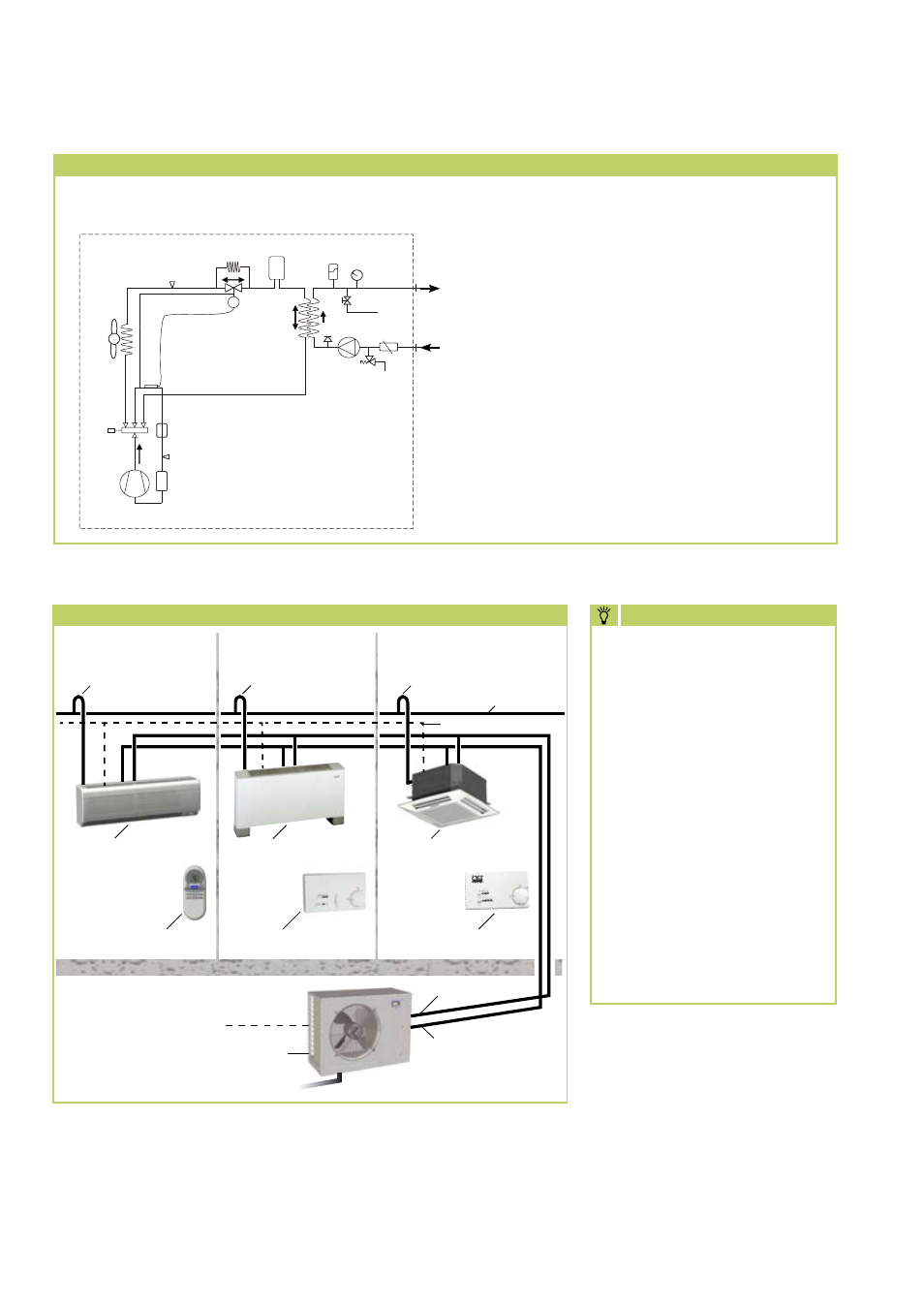

Geräteaufbau
RVS 50 H
Kühl- und Heizbetrieb
Legende:
1 Kompressor
2 Umkehrventil
3 Filtertrockner
4 Lamellenverflüssiger
5 Verflüssigerventilator
6 Therm. Expansionsventil Bi-flow
7 Kapillardrossel
8 Edelstahl-Platten-Verdampfer
9 Strömungswächter
10 Überdruckventil
11 Umwälzpumpe
12 Automatischer Entlüfter
13 Membranausdehnungsgefäß
14 Manometer
15 Füll- / Entleerungsanschluß
Das Gerät ist für ein 2-Leiter-
System konzipiert.
Das System besitzt 2 Mediumrohre
(Leiter: Vor- und Rücklauf) zum
Kühlen mit kaltem Medium (RVS)
oder zum Heizen mit warmem
Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich
Innenbereich 2 Innenbereich 3
Raumtemperatur-Regelung Infrarot-Fernbedienung Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Kondensat-Sammelleitung
Systemaufbau
1
2
3
4
5
6
7
8
9
10
11
13
12
14
15
Mediumeintritt
Mediumaustritt
In standardisierten Kaltwasser-
Erzeugern sorgen Medium-
speicher für einen konstanten
Anlagenbetrieb in Zeiten mit
geringer Auslastung. Die neue
Geräteserie RVS..(H) benötigt
keinen Mediumspeicher, da
die adaptive Regelung des
Kaltwasser-Erzeugers kontinu-
ierlich die Anforderungs- und
Ruhephasen ermittelt und
algorythmisch die bestmög-
lichste Betriebsphase errech-
net. Die Solltemperatur wird
dann reduziert, so daß ein
optimierter Anlagenbetrieb je
nach saisionaler Anforderung
sichergestellt werden kann.
HINWEIS
Medium (nur RVS...H).
Entgegen standardisierten Kalt-
wasser-Erzeugern ist in der neuen
Geräteserie RVS kein Mediumspei-
cher erforderlich.
In Kombination mit einer ent-
sprechenden Anlage besteht die
Möglichkeit, die erzeugte Leistung
über den Fußboden, über das Bau-
werk oder über Kühlsegel in die zu
kühlenden Räume einzubringen.
Bei allen Anlagenaufbauten ist ein
Mindestvolumenstrom des Medi-
ums jederzeit sicherzustellen.
Elektr. Netzzuleitung
Elektr. Netzzuleitung
Kondensatleitung (nur RVS...H)
REMKO RVS
