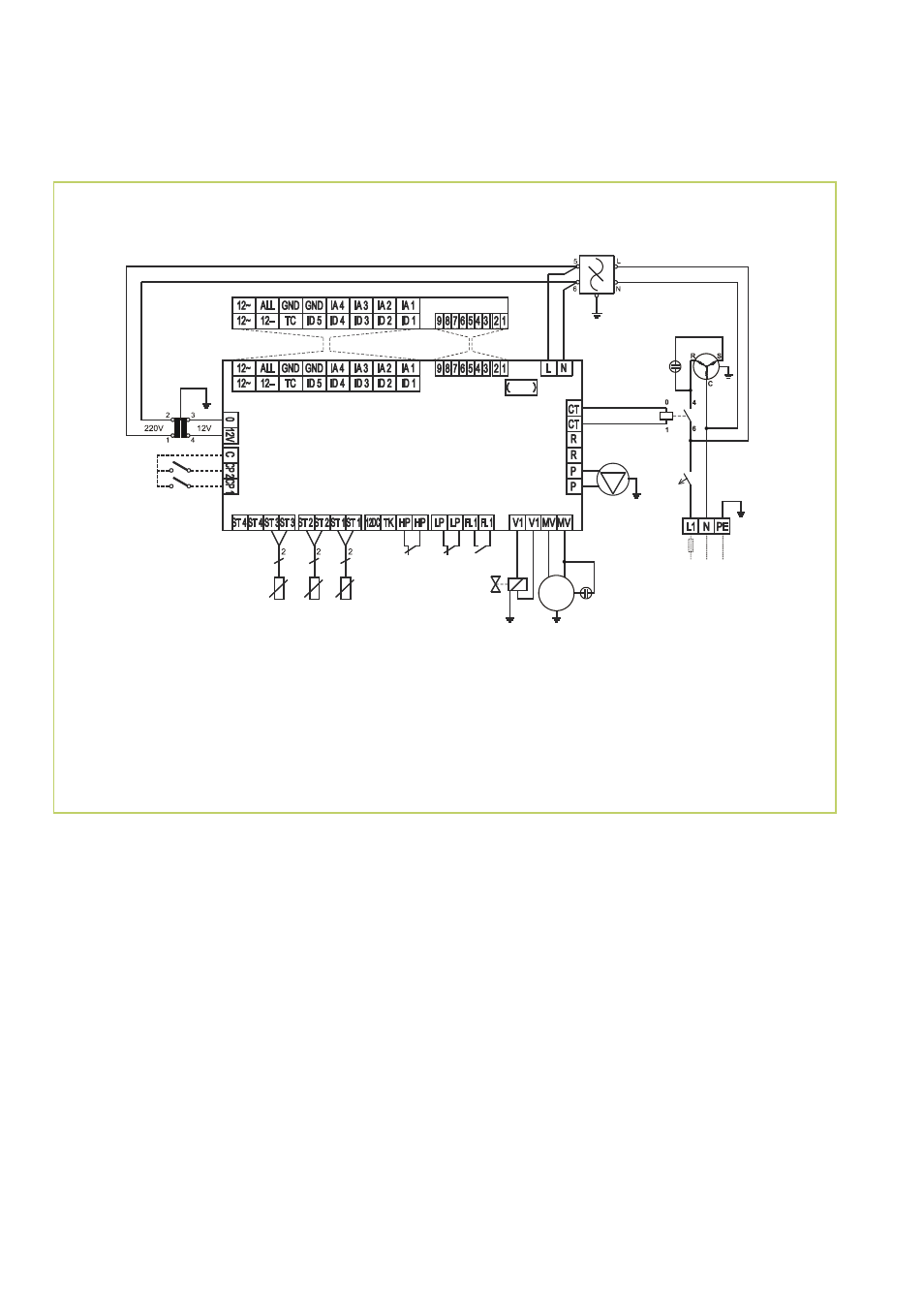

Elektrisches Schaltschema
RVS 50 (H)
F1 Sicherung Anschlußplatine
5A
F10 Leitungsscutzschalter
Fr 1 Frequenzsperre
FL Strömungswächter
HP Druckwächter Hochdruck
LP Druckwächter Niederdruck
MC Kompressormotor
Legende:
CP1 pot.freier Eingang
Heizbetrieb / Kühlbetrieb
CP2 pot.freier Eingang
Standby/Betrieb
Cr Regler ECH 210 B
Ct Schütz Kompressor
Mv1 Ventilatormotor 1
Mv2 Ventilatormotor 2
N1 Anschlußplatine
P
Umwälzpumpe
Scc Anschlußstecker
ECH 210 BD
St1 Sensor Mediumeintritt
St2 Sensor Mediumaustritt
St3 Sensor Verflüssigung
Tr1 Transformator
VI Umkehrventil Kältekreis
(nur RVS...H)
Fr 1
MC
Tr 1
N 1
St 3 St 2 St 1 VI Mv
P
Tr 1
230 V 50 Hz
1~/N/PE
F1
Cr
Scc
F10 CP 2
CP 1
FL LP HP
