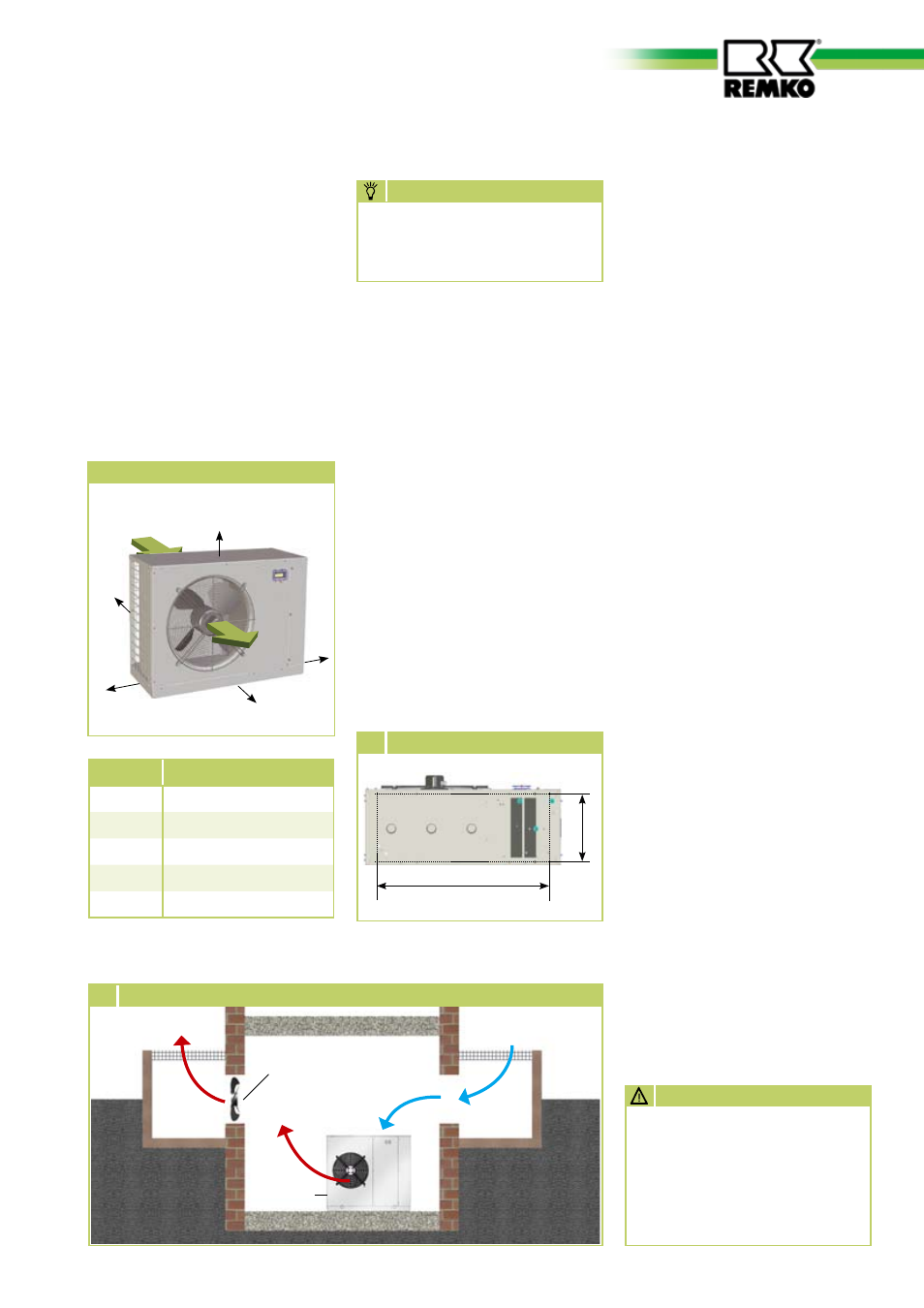

Mindestfreiräume
In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und
-austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
RVS 50 (H)
A 300
B 900
C 700
D 250
E 600
Mindestfreiräume
E
C
B
A
D
Luftaustritt
Lufteintritt
Alle Angaben in mm
Installation
Warmluft
Kalte
Frischluft
Licht-
schacht
Kaltwasser-
Erzeuger
Warmluft
Licht-
schacht
zusätzlicher
Ventilator
5 Aufstellung im Gebäudeinneren
Geräteinstallation
1. Montieren Sie die Schwin-
gungsdämpfer unter den
Geräten (Bild 6).
2. Installieren Sie das Gerät an
statisch zulässige Gebäudeteile.
3. Stellen Sie sicher, daß kein
Körperschall auf Teile des
Gebäudes übertragen wird.
4. Schließen Sie die Mediumlei-
tungen an.
Geräteaufstellung
6 Schwingungsdämpfer
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
323
820
Anschluß der
Mediumleitungen
■ Der bauseitige Anschluß der
Leitungen erfolgt auf der Rück-
seite der Geräte.
■ Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■ Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
■ Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
■ Der Anschluß der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit dem zweiten Werkzeug
gegenhalten.
■ Wird der Kaltwasser-Erzeuger
erst nur mit einem Teil der
Gesamtanlage betrieben, ist
der Mediumvolumenstrom der
fehlenden Anlageteile durch
Strangregulierventile zu
simulieren.
■ Die Rohrdimensionierung und
Mediumvolumen der Anlage ist
so auszulegen, daß der vorge-
schriebene Mindestvolumen-
strom und Mindestmediumvo-
lumen nicht unterschritten wird.
Bei der Geräteserie ist kein
Speicher erforderlich, jedoch
benötigt die Adaptive Regelung
für einen störungsfreien Betrieb
einen Mindestmediumvolumen
in der gesamten Anlage.
ACHTUNG
