REMKO RVS 600 v.2 - Handbuch (Seite 14)

14
Ggf. sind Schwingungsdämpfer (EDV-Nr.: 1106399) mit einer Höhe von ca. 30 mm zu den obigen Abmessungen hinzuzurechnen.
Zeichenerklärung :
1 Umwälzpumpe
4 Filtertrockner
5 Kältemittelschauglas
6 Thermostat Expansionsventil Kühlbetrieb
7 Lamellenverflüssiger
8 Verflüssigerventilator
10 Membranausdehnungsgefäß
11 Verdampfer
12 Manueller Entlüfter
13 Füll- / Entleerungsanschluß
14 Differenzdruckwächter
15 Kompressor
16 Speicher

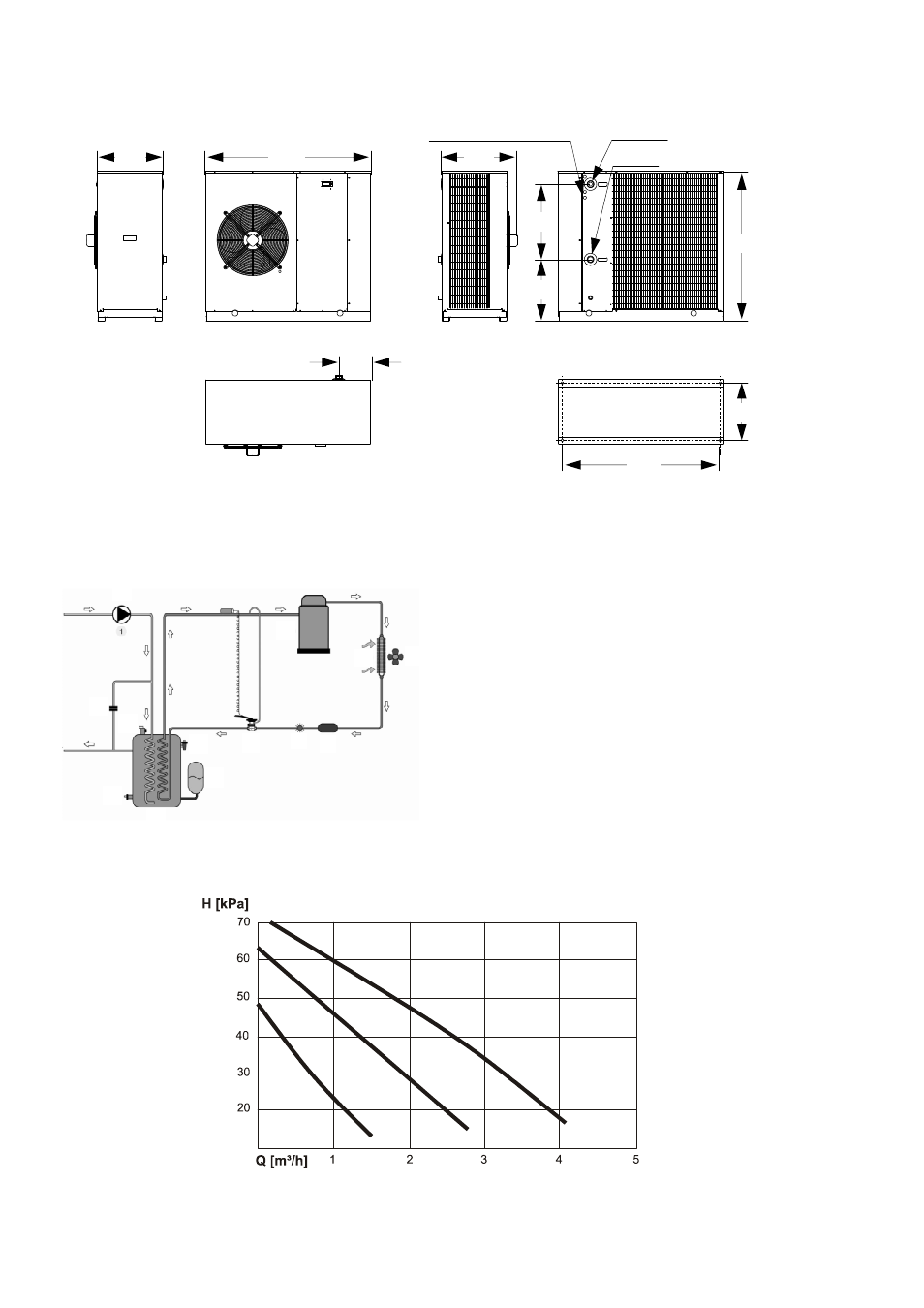

Schema der Kältekreise
1
7
4 5
15
14
12
6 11
8
13
10
16
Abmessungen
460 1150
220
515
1050
525
430
400
1105
Rücklauf
Vorlauf
Kabeldurchführungen
Befestigung Schwingungsdämpfer
Pumpenkennlinie
