5
Zusätzlich besteht die Möglichkeit, in Kombination mit
einer entsprechenden Anlage, die von den REMKO
Kaltwasser-Erzeugern erzeugte Kühlleistung über den
Fußboden, über das Bauwerk oder über Kühlsegel in
die zu kühlenden Räume einzubringen.
Bedienung
Die Bedienung des Kaltwasser-Erzeugers erfolgt voll-
automatisch durch den werkseitig eingebauten, inter-
nen Regler ECH oder durch die als Zubehör erhältliche,
externe,
bauseits zu installierende Kabel-
Fernbedienung EKW.
Die Regelung und die Kabel-Fernbedienung ermögli-
chen die Veränderung von Parametern sowie die An-
zeige der Betriebstemperaturen.
Kabel-Fernbedienung EKW Regelung ECH

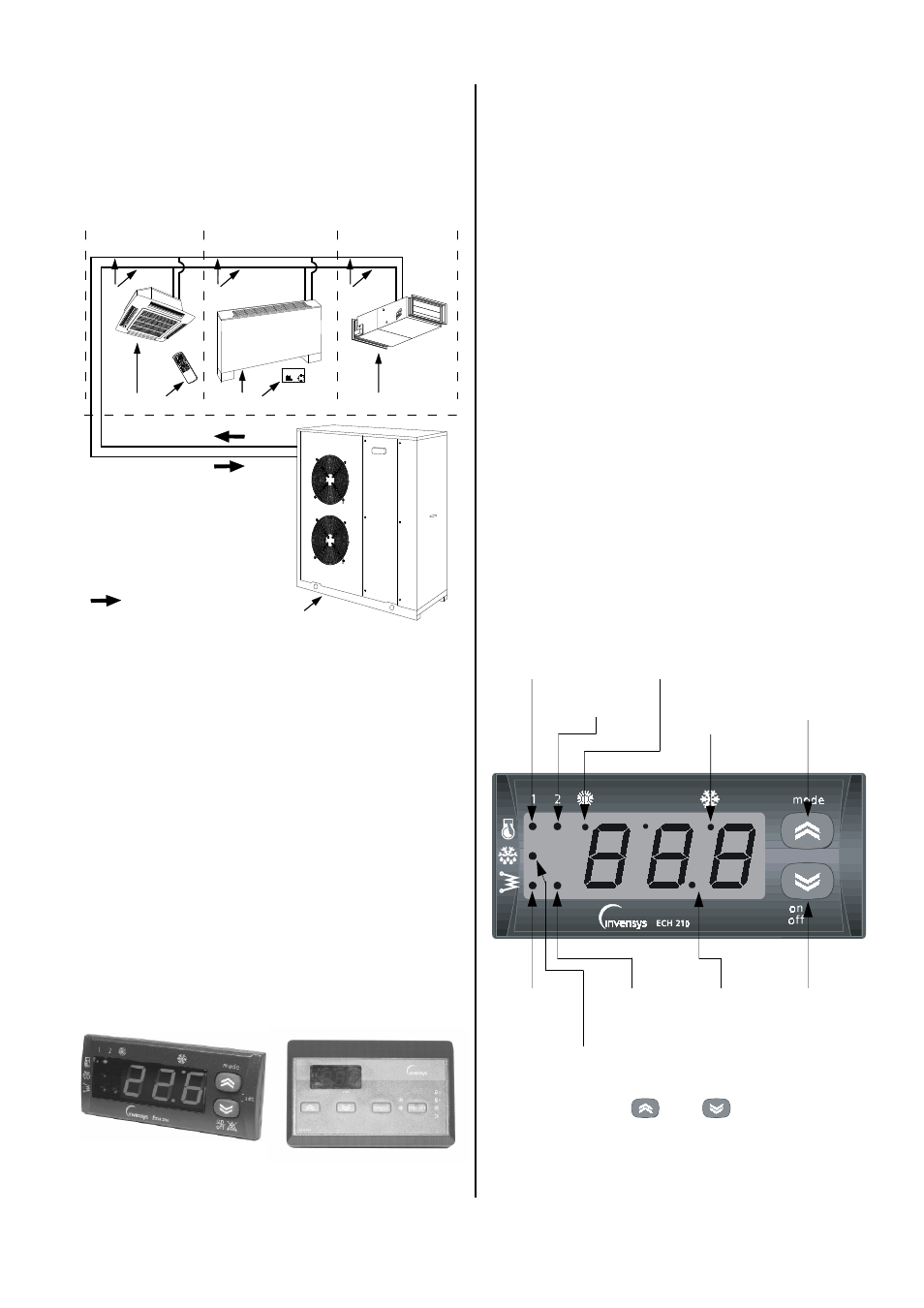

Systemaufbau
REMKO Kaltwasser-Raumklimasysteme bestehen aus
einem anschlußfertigen Außenteil, z. B. dem luftgekühl-
ten Kaltwasser-Erzeuger REMKO RVS und einem oder
mehreren Kaltwasser-Verbrauchern, z. B. den Innenge-
räten REMKO KLT, WLT, DKT und FLG.
Regelung
Die Regelung des Kaltwasser-Erzeugers übernimmt der
elektronische Regler ECH. Er befindet sich bei dem Ge-
rät RVS 600 unterhalb der Schutzabdeckung in einem
Gehäusepaneel. Er kontrolliert und steuert alle Regel–
und Sicherheitsfunktionen. Er verfügt über:
◊ Kontrolle und Anzeige der Wärmeträgerein– und
-austrittstemperaturen.
◊ Selbständig arbeitende Temperaturregelung von
Soll- und Istwert.
◊ Anzeige der Verzögerungszeit von Kompressor und
Ventilator.
◊ Prüfung auf zu geringe Wasseraustrittstemperatur.
Frostschutzüberwachung.
◊ Anzeige und Regelung aller Sicherheitseinrichtun-
gen, die auf Grund eines Fehlers unterbrochen wur-
den.
◊ Anzeige des Betriebszustandes.
◊ Regulierung der Verflüssigungstemperatur.
Winterregelung.
◊ Einstellmöglichkeit von Parametern in mehreren
Zugriffsebenen.
Teilweise Passwort geschützt.
Tableau der Regelung ECH
Über die Pfeiltasten u n d kann die komplette
Programmierung der Regelung vorgenommen werden.
Sie ermöglichen so die Änderung der Parameter aller
Betriebsabläufe sowie die der dazugehörigen Werte in
mehreren Ebenen.
LED
Kühlmodus
MODE-Taste
Status LED
Kompressor 2
Status LED
Kompressor 1
LED
Heizmodus
LED Frost-
schutz-
widerstand 1
LED Frost-
schutz-
widerstand 2
LED Status Abtauung
(nur bei RVS...H)
ON/OFF
RESET-Taste
Anzeige-
display
Innenbereich 1 Innenbereich 2 Innenbereich 3
Außenbereich
4 4 4
2 2 2 3 3
1
1 = Kaltwasser-Erzeuger RVS
2 = Innengeräte DKT/KLT/FLG
3
= Bedienungsgeräte
4 = Rohrleitungen
Vor- und Rücklauf
Wärmeträger
Vor- und Rücklauf
