4

Die Geräte dürfen nur von Personen bedient wer-
den, die in der Bedienung der Geräte unterwiesen
worden sind.

Die Geräte müssen so aufgestellt und betrieben
werden, daß Personen durch Strahlungswärme nicht
gefährdet werden und keine Brände entstehen kön-
nen.

Die Geräte dürfen in geschlossenen Räumen nur
dann aufgestellt und betrieben werden, wenn den
Geräten eine für die Verbrennung ausreichende
Luftmenge zugeführt wird.
Kann dieses nicht sichergestellt werden, ist eine se-
parate Brennerfrischluftansaugung aus dem Freien
zu installieren.

Die Geräte dürfen nur auf nicht brennbarem Unter-
grund aufgestellt werden.

Die Geräte dürfen nur an nicht brennbaren, tragfähi-
gen Konstruktionen oder Decken aus Baustoffen mit
ausreichender Tragfähigkeit befestigt werden.
Die Befestigung ist mit tragfähigen Ankern durchzu-
führen, die am Gerät zu befestigen sind.

Die Geräte dürfen nicht in feuer- und explosionsge-
fährdeter Umgebung aufgestellt und betrieben werden.

Die Geräte müssen außerhalb von Verkehrszonen
z. B. auch von Kranen, aufgestellt werden.
Eine Schutzzone von 1 m Abstand ist freizuhalten.

Die Ansaugschutzgitter müssen immer frei von
Schmutz und losen Gegenständen sein.

Niemals fremde Gegenstände in die Geräte stecken.

Die Geräte dürfen keinem direkten Wasserstrahl
ausgesetzt werden.

Niemals Wasser in das Innere der Geräte eindringen
lassen.

Alle Elektrokabel der Geräte sind vor Beschädigun-
gen (auch durch Tiere) zu schützen.

Die Geräte sind nicht für die Beheizung von
Wohnräumen oder dergleichen bestimmt.

Sicherheitshinweise


Beim Einsatz der Geräte sind grundsätzlich immer die
jeweiligen örtlichen Bau-, Brandschutz- sowie berufsge-
nossenschaftlichen Vorschriften zu beachten!

Vor Wartungs- oder Instandsetzungsarbeiten sind
die Geräte grundsätzlich vom Stromnetz zu trennen.
Sicherungen herausdrehen bzw. den bauseitigen
Hauptschalter ausschalten.

Es reicht nicht aus, die Geräte über den Be-
triebsschalter auszuschalten!

Gerätebeschreibung

Funktion und Aufbau

Die Geräte (Heizautomaten) sind für einen universellen,
vollautomatischen und problemlosen Betrieb konzipiert.
Sie werden mit Heizöl EL, Dieselöl oder Erd-/Flüssiggas
direkt befeuert. Der Heizautomat VRS 20 INOX ist le-
diglich für den Betrieb mit Heizöl EL oder Dieselöl kon-
zipiert.

Die Geräte sind für den Betrieb mit einem separaten Öl-
brenner im 1-Stufen-Betrieb konzipiert. 2-stufige Bren-
ner dürfen zur Vermeidung von Kondensatbildung nur
während des Startvorganges im Teillastbereich betrie-
ben werden.

Der Anschluß der Geräte an eine, von der Bauaufsicht
zugelassene, Abgasanlage ist unerläßlich.

Die Geräte sind mit 1-stufigen, geräusch- und war-
tungsarmen Radialventilatoren mit Antriebsmotor und je
nach Gerätetype mit angebauten Schalt- und Regelge-
räten ausgerüstet.

Die grundlegenden Sicherheits- und Gesundheitsanfor-
derungen der einschlägigen EU-Bestimmungen werden
von den Geräten voll erfüllt. Sie sind einfach zu bedie-
nen und betriebssicher.

Garanten für einen langjährigen, einwandfreien Betrieb
ist die robuste Konstruktion und die saubere Verarbei-
tung der aus hochwertigen Werkstoffen gefertigten Ge-
räte. Weitere Pluspunkte sind die einfache, schnelle
und kostengünstige Montage sowie die Servicefreund-
lichkeit der Geräte.

Einsatzorte der Geräte

Die Geräte liefern, als direkt befeuerte Warmlufterzeu-
ger (WLE) Sofortwärme. Sie werden ausschließlich zu
industriellen und gewerblichen Zwecken eingesetzt. Für
ihren Einsatz bestehen in Bezug auf den Aufstellung-
sort in der Regel kaum Beschränkungen.

Bestimmungsgemäße Verwendung

Die Geräte sind aufgrund ihrer Konzeption und Ausstat-
tung ausschließlich für Heiz- und Lüftungszwecke im in-
dustriellen bzw. gewerblichen Einsatz konzipiert.

Bei Nichteinhaltung der Herstellervorgaben, der gesetz-
lichen Anforderungen oder eigenmächtigen Änderun-
gen an den Geräten, ist der Hersteller für die daraus re-
sultierenden Schäden nicht haftbar.

REMKO Heizautomaten beheizen oder temperieren:

Werkstätten

Lagerhallen

Ausstellungshallen

Messehallen

Leichtbauhallen

Verkaufsräume

Gewächshäuser usw.

Sicherheitseinrichtungen während des Gerätebe-
triebes nicht überbrücken oder blockieren.

29

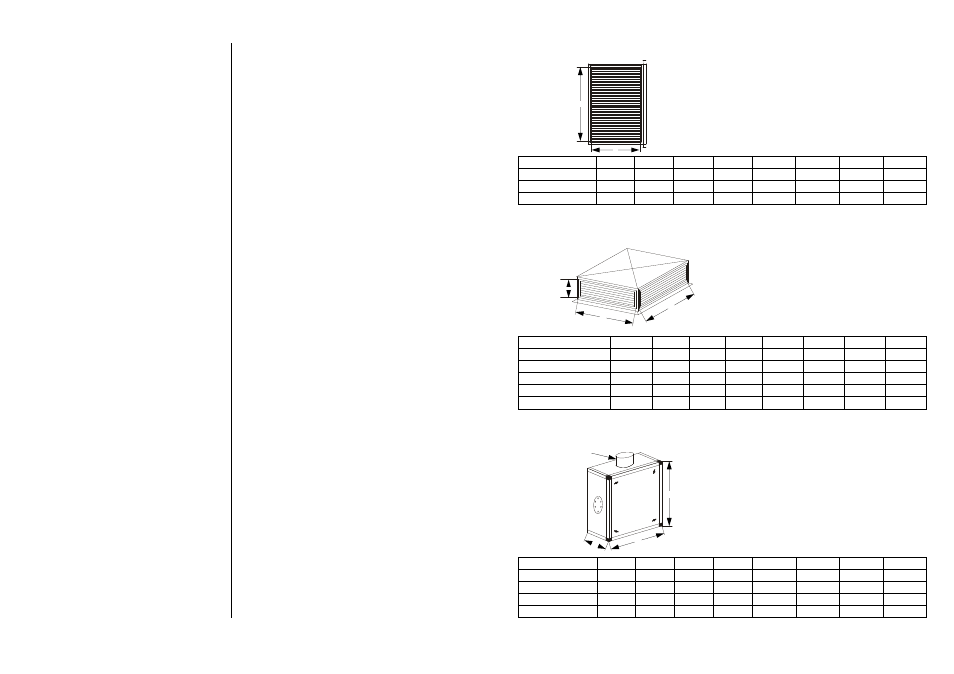

Ausblashaube Type HB-90

Gerätetyp (Maße in mm)

VRS 20 I

VRS 25 I

VRS 50 I

VRS 75 I

VRS 100 I

VRS 130 I

VRS 170 I

VRS 200 I

H

350

310

410

610

710

710

710

810

E

360

514

714

714

814

930

1120

1120

Wurfweite in m

12

14

20

26

29

30

32

34

Für Direktausblas nach vorne mit eingebauter
Luft–Lenkjalousie.

Alle Lamellen sind waagerecht und senkrecht
einzeln verstellbar.

Brennerkasten Type BK

Gerätetyp (Maße in mm)

VRS 20 I

VRS 25 I

VRS 50 I

VRS 75 I

VRS 100 I

VRS 130 I

VRS 170 I

VRS 200 I

A

450

595

800

800

900

900

900

900

H

450

610

820

820

920

900

900

900

R/Ø

150

150

150

150

150

200

200

200

T

300

400

400

500

500

600

600

600

H

A

T

R

Mit Anschlußstutzen für Rohrleitung zum Au-
ßenluftansaug der Verbrennungsluft. Zu emp-
fehlen auch bei hohem Staubanteil in der Luft
des Aufstellraumes oder bei Mangel an Verbren-
nungsluft.

Die Positionierung des Anschlußstutzens kann,
wahlweise links, rechts, oben oder unten erfol-
gen.

Ausblashaube Type HG

Gerätetyp (Maße in mm)

VRS 20 I

VRS 25 I

VRS 50 I

VRS 75 I

VRS 100 I

VRS 130 I

VRS 170 I

VRS 200 I

V

360

450

650

650

750

850

850

1050

K

500

650

750

1050

1050

1250

1500

1500

Wurfweite vorn+hinten in m 12 nur vorne

11

17

28

28

28

28

34

Wurfweite rechts+links in m

8

10

16

22

23

25

30

28

L

160

260

260

260

260

260

260

260

V

K

L

Für Direktausblas nach vorne, hinten, rechts
und links mit eingebauter Luft–Lenkjalousie.

VRS 20 I Direktausblas nur nach vorne, rechts
und links möglich.

Alle Lamellen sind waagerecht und senkrecht
einzeln verstellbar.

H

E
