8
Wichtige Hinweise zur Gerätemontage
Beachten Sie zusätzlich die folgenden, allgemeinen
Hinweise.
◊ Bedienungseinrichtungen für die Geräte und die
Brennstoffzufuhr müssen vom Boden aus betätigt
werden können.
◊ Eventuell benötigte Hilfsmittel für Überwachungs- /
Wartungs- / und Reparaturmöglichkeiten sind vom
Betreiber bereitzustellen.
Brennerinstallation
Der werkseitig gelieferte Gebläse-Brenner wird an der
Gerätevorderseite mit einem Klemmflansch montiert.
Beachten Sie unbedingt die folgenden Hinweise:
◊ Es dürfen ausschließlich baumustergeprüfte Geblä-
se-Ölbrenner nach DIN EN 267 in WLE Ausführung
oder Gasbrenner nach DIN EN 676 verwendet wer-
den.
Brennerautomaten mit 5 Sek. Sicherheitszeit
◊ Eine Leistungsbegrenzung im 1 stufigen Brennerbe-
trieb für Warmlufterzeuger (WLE) ist nicht gefordert.
◊ Der Brenner ist unbedingt auf die volle Wärmebelas-
tung des Gerätes einzustellen.
◊ Die Brennkammer darf nicht unterbelastet werden.
◊ Die Abgastemperatur darf nicht unter 160 Kelvin
über Raumtemperatur absinken.
Kondensatbildung.
◊ Beachten Sie die Bedienungsanleitung des werksei-
tig gelieferten Brenners.
◊ Beim Einsatz von Brennern anderer Fabrikate ist un-
bedingt deren Brauchbarkeit für das Gerät sicherzu-
stellen.
Heizölanschluß
Eine ausreichende Brennstoffversorgung ist sicherzu-
stellen.
◊ Die Saugleitung ist im Tank grundsätzlich mit einem
Fußventil zu versehen.
◊ Auch bei niedrigen Außentemperaturen muß fließfä-
higes Heizöl in ausreichender Menge zur Verfügung
stehen. Paraffinbildung kann bereits (je nach Heizöl-
qualität) ab ca. 5 °C einsetzen.
Zur Vermeidung sind entsprechende Maßnahmen zu
treffen.
Gasanschluß
Entsprechend der Geräteleistung muß während des
Gerätebetriebes die erforderliche Gasmenge und der
Gasdruck ständig zur Verfügung stehen.
Die Installation des Gasanschlusses ist durch autorisier-
tes Fachpersonal unter Beachtung der DIN 4756 bzw. des
DVGW Arbeitsblattes G 600 für gasbefeuerte Warmlufter-
zeuger sowie der TRF für Flüssiggas auszuführen.
Gasdruckregelgeräte und Absperrhähne sind grund-
sätzlich bauseits beizustellen.
Der Leitungsquerschnitt ist nach den Anschlußwerten
der Geräte, dem gesamten Leitungswiderstand sowie
Vor der Erstinbetriebnahme ist die Gasversor-
gungsleitung gründlich zu reinigen und auf
Dichtigkeit zu überprüfen!
Thermostatanschluß
Der Anschluß eines Raumthermostaten (Zubehör) oder
einer Tag–/ Nachtregelung (Zubehör) erfolgt über die
spezielen Anschlußmöglichkeiten der Geräte. Beachten
Sie dazu das entsprechende Schaltschema.
Das Raumthermostat (Zubehör) ist an einer für die
Temperaturregelung günstigen Stelle anzubringen.
Der Thermostatfühler darf nicht unmittelbar einem be-
sonders kalten oder warmen Luftstrom ausgesetzt sein.
Bei der Installation einer automatischen Tag-/Nacht
Temperaturregelung (Zubehör) ist ebenso zu verfahren.
Elektroinstallation
Der elektrische Geräteanschluß ist durch autorisiertes
Fachpersonal nach den einschlägigen Bestimmungen
(evtl. auch örtliche) auszuführen.
Ein Notschalter ist an einer gut zugänglicher Stelle des
Aufstellungsraumes anzubringen.
Der Notschalter ist vor unbefugter Betätigung zu schüt-
zen.

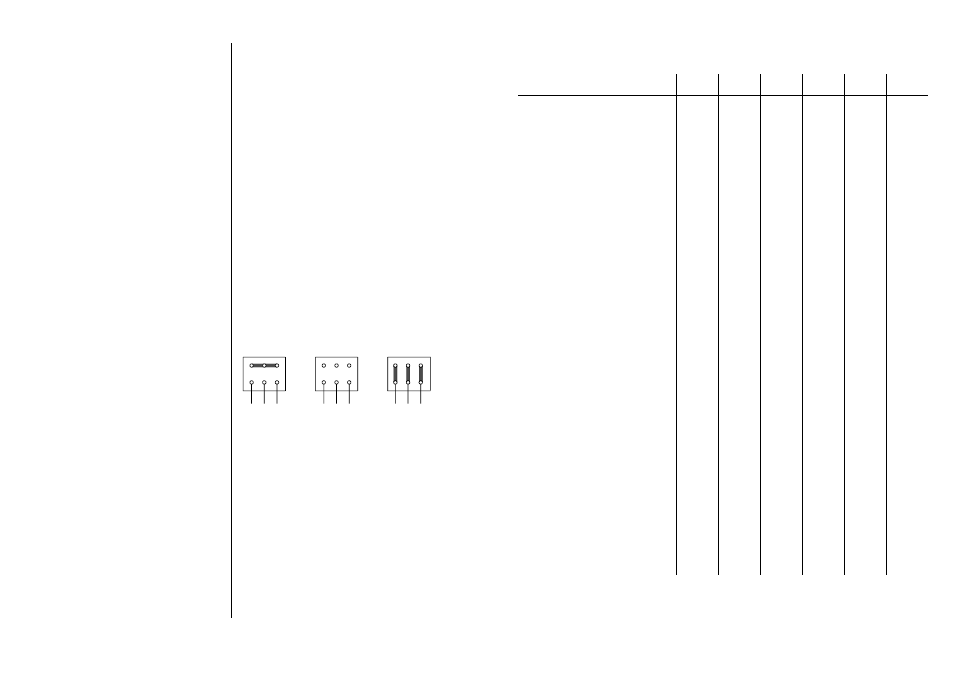

Anschluß des Ventilatormotors
Die Geräte sind werkseitig komplett verdrahtet.
Bei evtl. Änderungen oder Austausch des Ventilators ist
auf den richtigen elektrischen Anschluß von Motor und
Kondensator sowie die richtige Drehrichtung des Mo-
tors zu achten.
w2 u2 v2 w2 u2 v2 w2 u2 v2
u1 v1 w1
u1 v1 w1 u1 v1 w1
L1 L2 L3 L1 L2 L3 L1 L2 L3
Motor 230 / 400 V
Netz 3x 400 V Netz 3x 400 V Netz 3x 230 V
Y Schaltung Y / ∆ Schaltung ∆ Schaltung
Der Anlauf der Motoren erfolgt werkseitig bis 3,0 kW
direkt im Y, ab 4,0 kW mittels einer Y /
∆ - Schaltung.
25
Pos. Bezeichnung
25
EDV-Nr.
50
EDV-Nr.
75
EDV-Nr.
100
EDV-Nr.
130
EDV-Nr.
170
EDV-Nr.
200
EDV-Nr.
1 Geräterahmen, kpl. 1103200 1103201 1103202 1103203 1103204 1103205 1103205
2 Verkleidungsblech, isoliert 1103210 1103211 1103212 1103213 1103214 1103215 1103215
3 Brennkammer, kpl. 1103170 1103171 1103172 1103173 1103174 1103175 1103176
4 Schraubkappe 1103219 1103220 1103220 1103220 1103220 1103220 1103220
5 Dichtung Brennkammerfl. 1102948 1102949 1102949 1102949 1102949 1102949 1102949
6 Verkleidungsblech, isoliert 1103231 1103232 1103232 1103233 ----------- ----------- -----------
7 Dichtung 1102950 1102951 1102951 1102951 1102951 1102951 1102951
8 Brennerplatte 1103235 1103236 1103236 1103236 1103236 1103236 1103236
9 3-fach Kombinationsregler 1108386 1108386 1108386 1108386 1108386 1108386 1108386
10 Blindblech 1103238 1103239 1103239 1103240 1103241 1103242 1103242
11 Blindblech 1103256 1103257 1103258 1103259 ----------- ----------- -----------
12 Revisionsdeckel, vorn 1103245 1103246 1103247 1103248 1103249 1103250 1103250
13 Schlitzblech, Ansaug 1103260 1103261 1103261 1103262 1103263 1103264 1103264
14 Dichtung, lfdm. 1103255 1103255 1103255 1103255 1103255 1103255 1103255
15 Rauchgasbremse 1102953 1102954 1102955 1102956 1102967 1102957 1102957
16 Ventilator, kpl. (230 V/1~) 1108423 1108602 ----------- ----------- ----------- ----------- -----------
17 Schlitzblech, Ansaug 1103260 1103261 1103261 1103262 1103268 1103269 1103269
18 Dichtung f. Revisionsdeckel 1103273 1103273 1103274 1103274 1103275 1103275 1103275
19 Revisionsdeckel, seitlich 1103278 1103278 1103279 1103279 1103280 1103280 1103280
20 Dichtung f. Abgasstutzen 1102947 1102947 1102947 1102947 ----------- ----------- -----------
21 Abgasstutzen 1103283 1103283 1103284 1103284 ----------- ----------- -----------
22 Rosette f. Abgasstutzen 1103285 1103285 1103286 1103286 1103287 1103287 1103287
23 Verkleidungsblech, isoliert 1103290 1103291 1103291 1103292 1103293 1103294 1103294
24 Luftleitblech, seitlich 1103180 1103181 1103182 1103182 1103183 1103184 1103184
25 Verkleidungsblech, isoliert ----------- ----------- ----------- ----------- 1103190 1103191 1103191
26 Zwischenblech, isoliert ----------- ----------- ----------- ----------- 1103195 1103196 1103196
30 Riemenscheibe, Ventilator ----------- ----------- 1102776 1102780 1102777 1102782 1102783
31 Ventilatormotor 400V/3N~ ----------- ----------- 1102768 1102766 1102766 1102766 1102769
32 Keilriemen ----------- ----------- 1102779 1102773 1102786 1102787 1102788
33 Riemenscheibe, Motor ----------- ----------- 1102770 1102770 1102770 1102770 1102781
34 Ventilator ----------- ----------- 1108600 1108550 1108601 1108604 1108605
o. Abb.
Schaltkasten, kpl. (230 V) 1108388 1108388 ----------- ----------- ----------- ----------- -----------
Schaltkasten, kpl. (400 V) ----------- ----------- 292306 292306 292306 292306 292306
Ersatzteilliste VRS INOX
G e b e n S i e b e i E r s a t z t e i l b e s t e l l u n g e n b i t t e a u c h i m m e r d i e G e r ä t e N r . a n !
