24

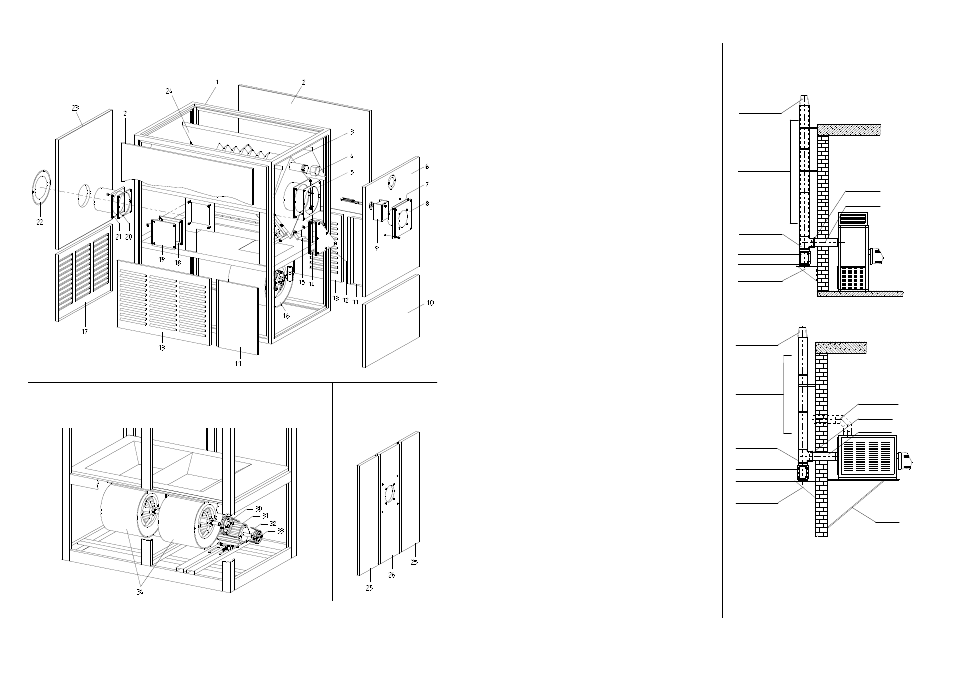

Abb. VRS 50
Ersatz für Pos. 6
ab Baugröße 130 Abb. Ventilator mit Riementrieb
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Gerätedarstellung VRS INOX
9
Abgasanlagen sind bauliche Anlagen in oder an Ge-
bäuden, die ausschließlich dazu bestimmt sind, Abgase
von Feuerstätten sicher über Dach abzuführen.
Für die Planung und Errichtung von Abgasanlagen sind
von besonderer Bedeutung:
◊ die jeweilige Feuerungsanlagenverordnung (FeuVo)
◊ die jeweilige Landesbauordnung (LBO)
◊ DIN 18160 Teil 1, Planung und Ausführung
◊ DIN 4705 Teil 1, Feuerungstechnische Berechnung
◊ Technische Regeln für Gasinstallation DVGW-TRGI
1996
Die Errichtung der Abgasanlage ist in jedem Fall
genehmigungspflichtig.
Abgasanschluß
Das Gerät ist in der Regel an eine geeignete und bauart
zugelassene Abgasanlage anzuschließen.
Beachten Sie bei der Planung der Abgasanlage folgen-
de Punkte:
◊ Die Installation und Montage der Abgasanlage muß
fachgerecht, nach den jeweils geltenden Vorschrif-
ten ausgeführt werden!
◊ Die Abmessungen der Abgasleitung müssen der
Geräteleistung und Bauhöhe angepaßt sein.
◊ Abgasanlagen müssen nach lichtem Querschnitt
und Höhe, soweit erforderlich auch nach Wärme-
durchlaßwiderstand und innerer Oberfläche, so be-
messen sein, daß die Abgase bei allen bestim-
mungsgemäßen Betriebszuständen ins Freie abge-
führt werden und gegenüber Räumen kein gefährli-
cher positiver Druck auftreten kann.
◊ Die Mündungen von Abgasanlagen müssen den
First um mindestens 40 cm überragen oder von der
Dachfläche mindestens 1 m entfernt sein.
◊ Sind Staudrücke, z. B. durch Fallwinde oder von
Nachbarbauten zu erwarten, dann ist der Schorn-
steinkopf entsprechend auszubilden.
◊ Die ordnungsgemäße und sichere Befestigung der
Abgasanlage ist gemäß den Herstellerangaben si-
cherzustellen.
◊ In Dachkonstruktionen ist die Abgasanlage durch ei-
ne Rohrhülse oder einen Schacht zu führen, um ei-
ne freie Ausdehnung der Abgasleitung bei Erwär-
mung zu ermöglichen.
◊ Der Geräteanschluß muß dicht ausgeführt und ge-
gen unbeabsichtigtes Lösen durch Niet bzw Schrau-
be gesichert werden.
◊ Es ist vorzugsweise eine möglichst kurze horizontale
Abgasführung vorzusehen. (Steigung 2 % = 2 cm/m.)
◊ Eine wieder verschließbare Meßöffnung in einem
Abstand von 2 x
∅ Abgasrohr hinter dem Gerä-
teanschluß ist vorzusehen. Unter Umständen ist
auch eine Messung an der Abgasmündung möglich. Halten Sie einen ausreichenden Sicherheitsab-
stand zu brennbaren Materialien ein!
Anwendungsbeispiele
Doppelwandig Abgasanlage / Edelstahl,
Stehende Gerätemontage
Liegende Gerätemontage
WS-500-E
WS-ÜGI-D
WS-ME-D
WS-1000-D
WS-T90-D
WS-RT-D
WS-GI-D
WS-WK-D
WS-RB90-E
Wand-
konsole
Die doppelwandigen REMKO Edelstahl-Abgassysteme
sind vom Institut für Bautechnik allgemein bauaufsicht-
lich nach DIN 18160 Teil 1 zugelassen.
WS-1000-E
WS-ÜGI-D
WS-ME-D
WS-1000-D
WS-T90°-D
WS-RT-D
WS-GI-D
WS-WK-D
