SATEL VERSA Plus 7

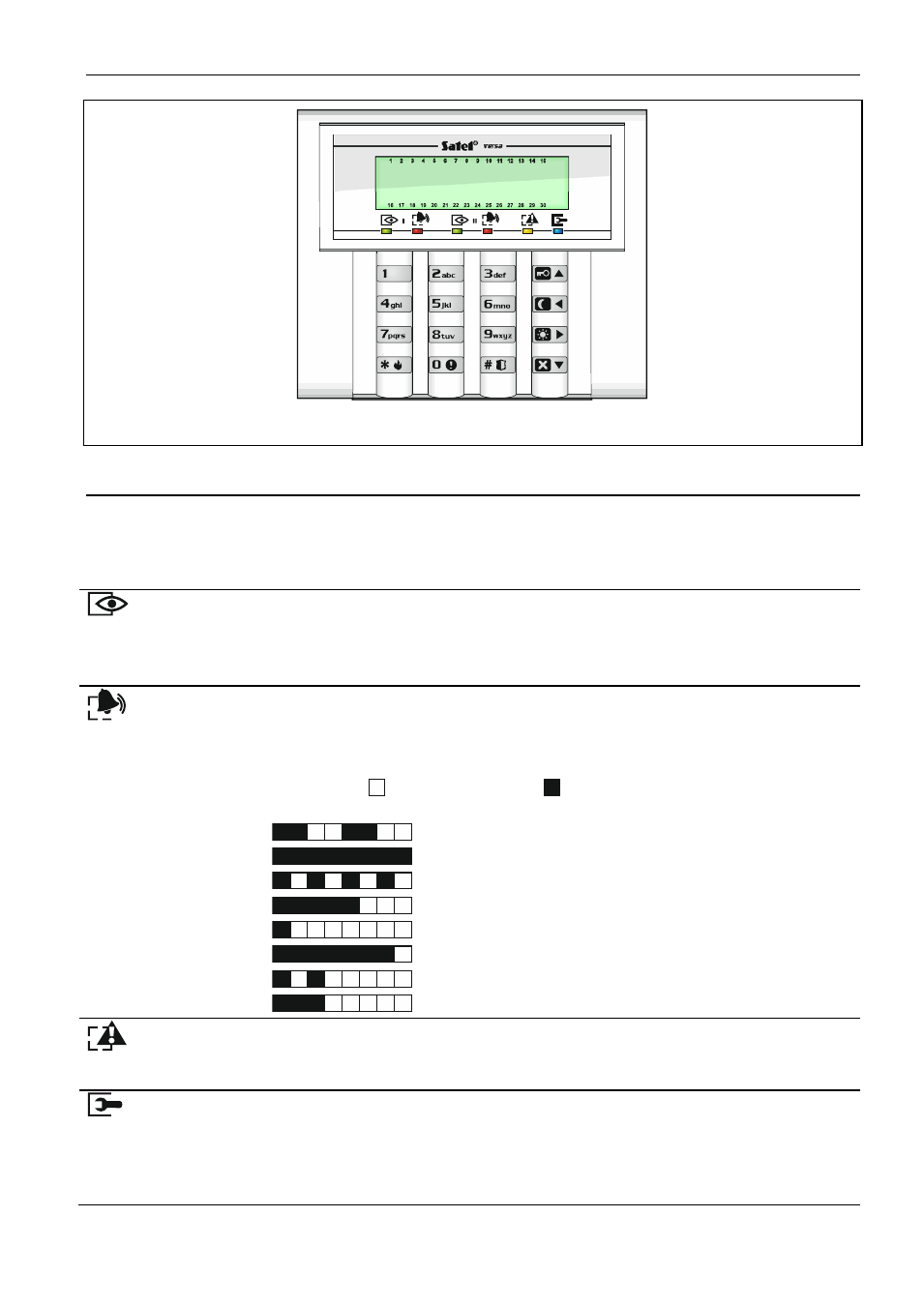

Abb. 2. Bedienteil VERSA-LCD.
6.1 Beschreibung der Bedienteile
6.1.1 LEDs zur Anzeige des Zustandes der Bereiche und des Systems
LED Farbe Beschreibung
grün Informiert über den Zustand des Bereichs (jeder Bereich hat eigene
LED)
leuchtet – Bereich scharf geschaltet
blinkt – Countdown zum Ausgang aus dem Bereich
rot meldet einen Alarm oder den Alarmspeicher im Bereich (jeder Bereich
hat eigene LED)
Darunter wurden grafisch die Signalisierungsarten des
Alarms/Alarmspeichers präsentiert. Jedes Beispiel umfasst ca. 2
Sekunden (
– LED erloschen; – LED leuchtet). Die Beispiele der
Zustände sind nach ihrer Priorität geordnet:
– Brandalarm,
– Einbruchalarm,
– Warnalarm,
– Sabotagealarm,
– Brandalarmspeicher,
– Einbruchalarmspeicher,
– Warnalarmspeicher,
– Sabotagealarmspeicher.
gelb blinkt, um die Aufmerksamkeit des Benutzers zu lenken (z.B. wegen
Störung oder Störungsspeichers)
Die LED ist erloschen, wenn ein oder beide Bereiche scharf sind.
blau zeigt den Servicemodus an
leuchtet – das Servicemenü ist in diesem Bedienteil verfügbar
blinkt – das Servicemenü ist in diesem Bedienteil nicht verfügbar (es
ist in einem anderen Bedienteil verfügbar oder wurde vom Errichter
ausgeblendet)
