SATEL INT-TSG 17
Der Widerstandswert für die Konfiguration EOL ist die Summe der als R1 und R2
eingestellten Werte.
INTEGRA Plus: die Parameter der Abschlusswiderstände bestimmt man für die Linien der
Hauptplatine. Automatisch werden dieselbe Parameter für die Linien in den Bedienteilen
eingestellt, in den der Widerstandswert einstellbar ist. Deswegen ist hier die Registerkarte
„Abschlusswiderstand“ nicht verfügbar.
2EOL/NC
Z COM
R1
R2
A
T
3EOL/NC
Z COM
R1
R2
A
T
R3
M

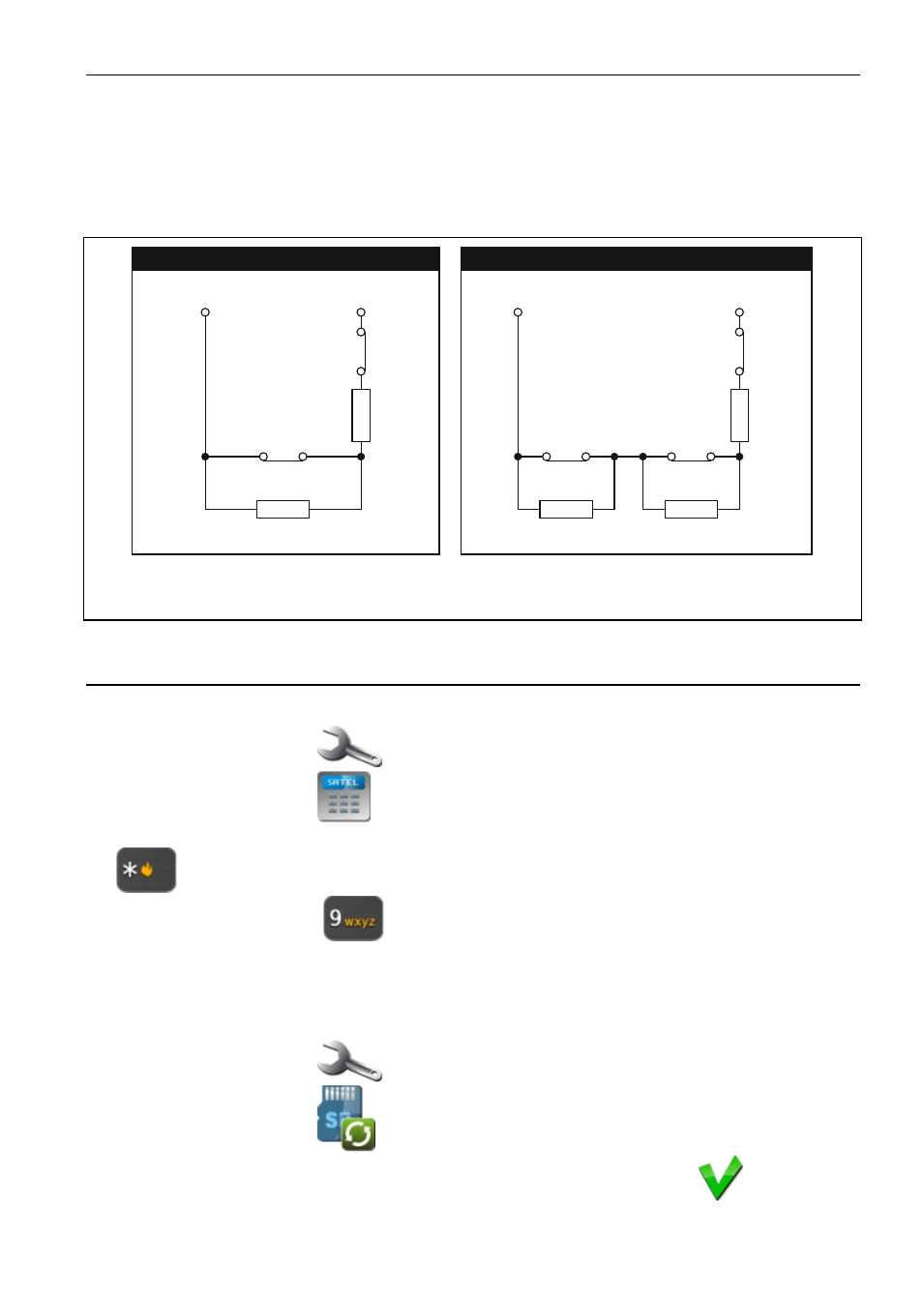

Abb. 10. Nummerierung der Abschlusswiderstände (für den NO-Melder ist gleich).
T – Sabotage. A – Alarm. M – Abdeckung.
7. Aktualisierung der Firmware des Bedienteils
1. Speichern Sie die Datei mit der neuen Firmwareversion auf der microSD-Karte.
2. Tippen Sie auf das Icon im Hauptfenster. Das Fenster „Erweitert“ wird angezeigt.
3. Tippen Sie auf das Icon . Es wird das Tastaturfeld angezeigt.
4. Geben Sie das Servicekennwort ein (werkseitig 12345) und tippen Sie auf die Taste
. Es wird das Benutzermenü angezeigt.
5. Tippen Sie auf die Taste . Der Servicemodus wird gestartet.
6. Starten Sie die Funktion SM JETZT AUSBLENDEN (
SM-K
ONFIGURATION

SM JETZT
AUSBLENDEN ). Es wird die Statusanzeige angezeigt.
7. Öffnen Sie das Gehäuse des Bedienteils und stecken Sie die microSD-Karte in den
Steckplatz ein.
8. Tippen Sie auf das Icon im Hauptfenster. Das Fenster „Erweitert“ wird angezeigt.
9. Tippen Sie auf das Icon . Es wird das Fenster der Autorisierung angezeigt.
10. Geben Sie das Servicekennwort ein und tippen Sie auf das Icon . Es wird die
Aktualisierung angezeigt.
