2 INT-KSG SATEL
3. Das Unterteil des Gehäuses an die Wand befestigen.
4. An die Klemmen DTM, CKM und COM die Leitungen zur Verbindung des Bedienteils mit
dem Bedienteilbus der Alarmzentrale anschrauben (siehe: Abb. 3). Die Leitungen sollen
in einem Kabel geführt werden.
5. Die Leitungen an Klemmen der zusätzlichen Meldelinien anschließen, falls Melder
angeschlossen werden sollen (die Melder werden analog angeschlossen, wie an die
Meldelinien auf der Hauptplatine der Zentrale).
6. Stromversorgung an das Bedienteil anschließen (Klemmen +12V und COM).
Die Stromversorgung kann von der Hauptplatine der Zentrale, eines im System
installierten Erweiterungsmoduls mit Netzteils oder eines externen Netzgeräts geliefert
werden.
7. Das Frontteil an Gehäusehalterungen anmachen, das Gehäuse schließen und
Befestigungsschraube einschrauben.

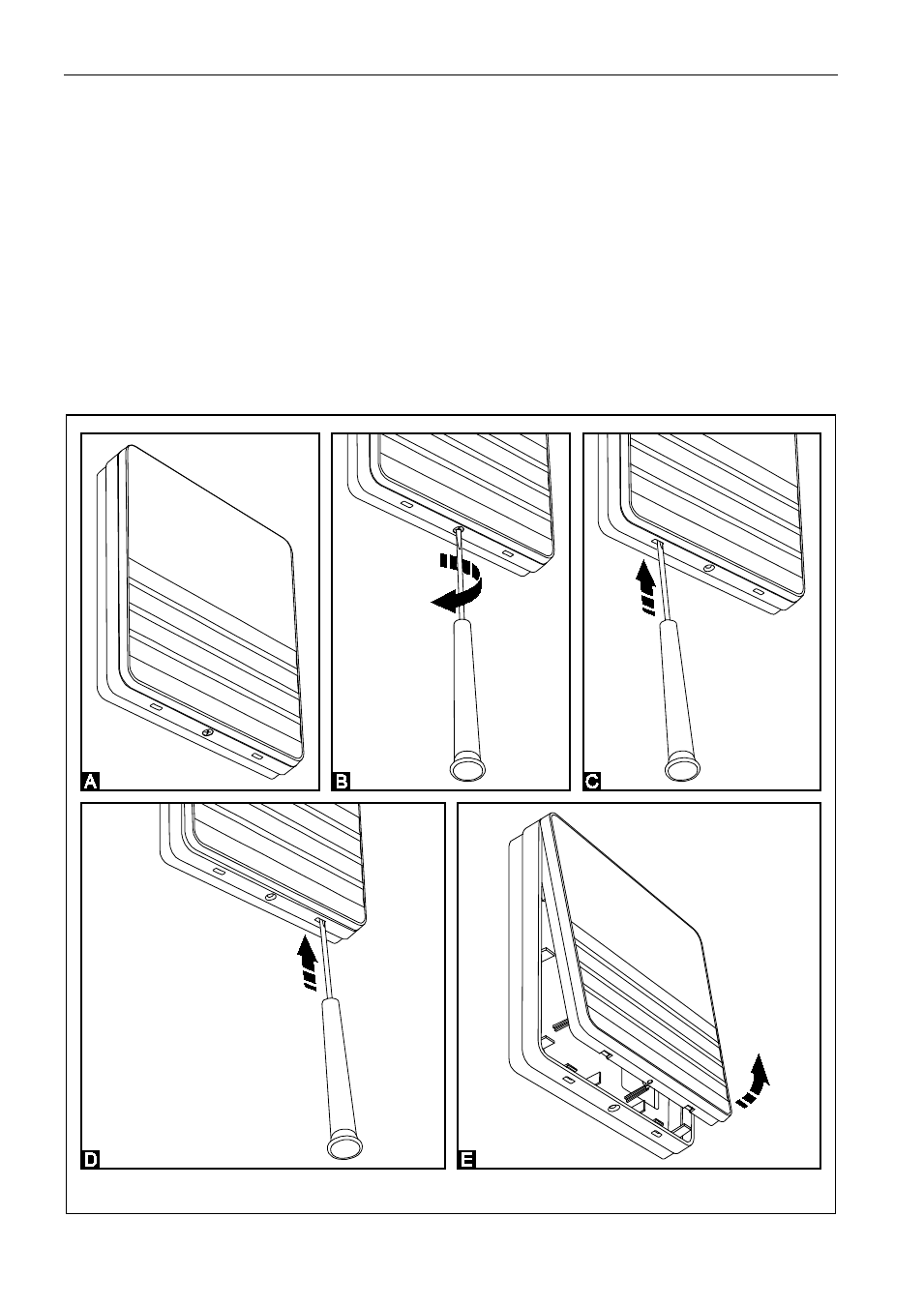

Abb. 1. Öffnen des Gehäuses.
