SATEL INT-KSG 3

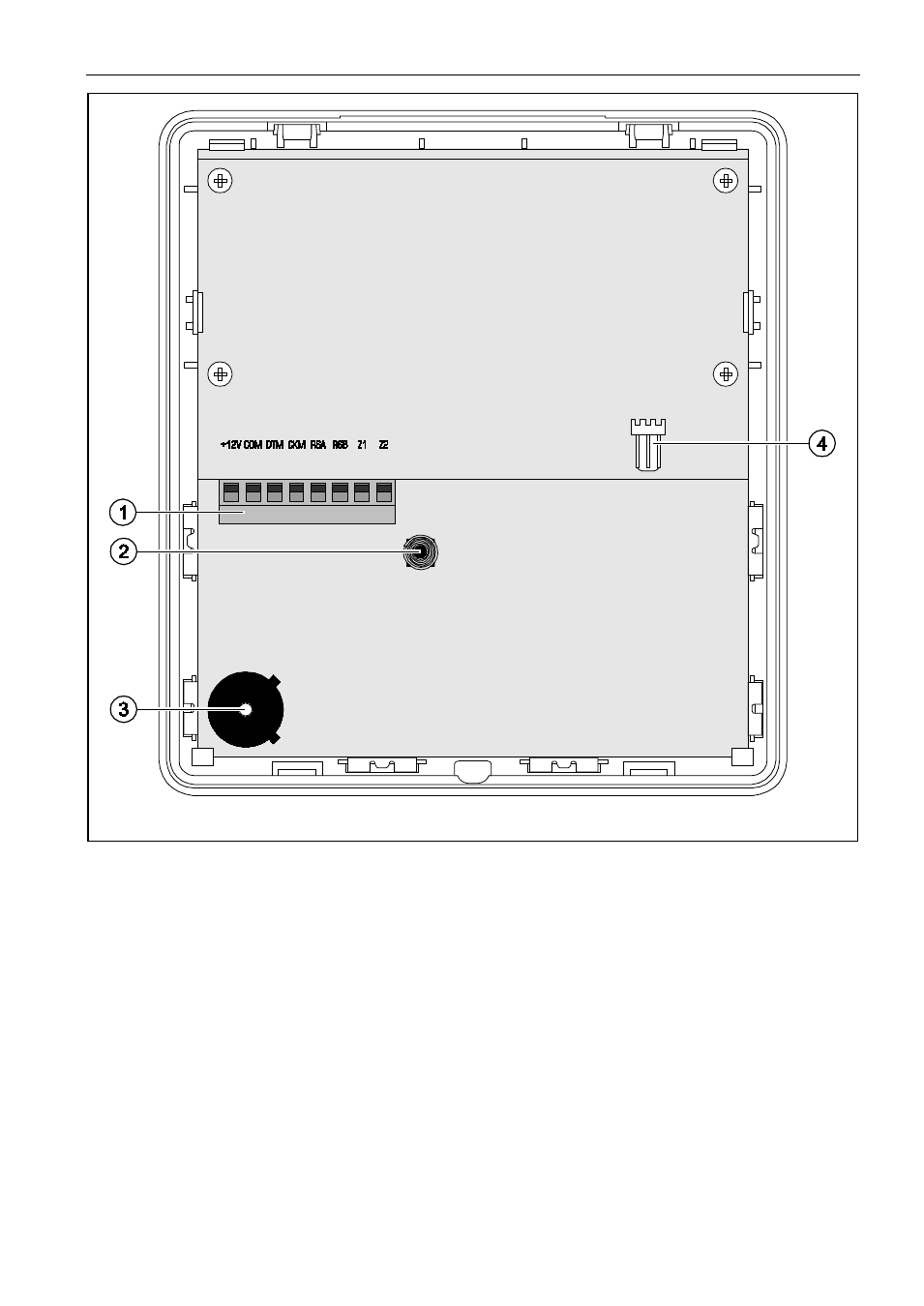

Abb. 2. Elektronikplatine des Bedienteils im Frontteil.
Erläuterung zur Abbildung 2:
1 - Schraubklemmen:
+12V - Stromversorgungseingang.
COM - Masse.
DTM - Daten.
CKM - Uhr.
RSA, RSB - nicht belegte Klemmen.
Z1, Z2 - Meldelinien.
2 - Sabotagekontakt (NC).
3 - piezoelektrischer Wandler.
4 - RS-232 Schnittstelle (TTL) – ermöglicht die Verbindung des Bedienteils mit dem COM-
Port des Computers anhand eines von SATEL hergestellten Kabels, welches im Satz
DB9FC/RJ-KPL zu kaufen ist. Nachdem Anschluss kann die Firmware des Bedienteils
aktualisiert werden.
