ANZEIGEPLATINE
CA-64 PTSA
ca64ptsa_de 07/10
Die Anzeigeplatine CA-64 PTSA ist kompatibel mit den von SATEL hergestellten INTEGRA
Alarmzentralen (Zustandsanzeige von Bereichen und Linien des Alarmsystems) sowie mit den
Leitstellen STAM-1 und STAM-2 (Zustandsanzeige der überwachten Objekte). Die Anzeigeplatine
erkennt automatisch, an was für ein Gerät sie angeschlossen ist. Sie hat ein eingebautes 1,3 A
Schaltnetzteil mit dem Auflade- und Kontrollsystem des Akkus.
Die Anleitung bezieht sich auf die Anzeigeplatine mit der Elektronikversion 1.5 und der Firmware 4.0
(oder höher).
1. Beschreibung der Elektronikplatine

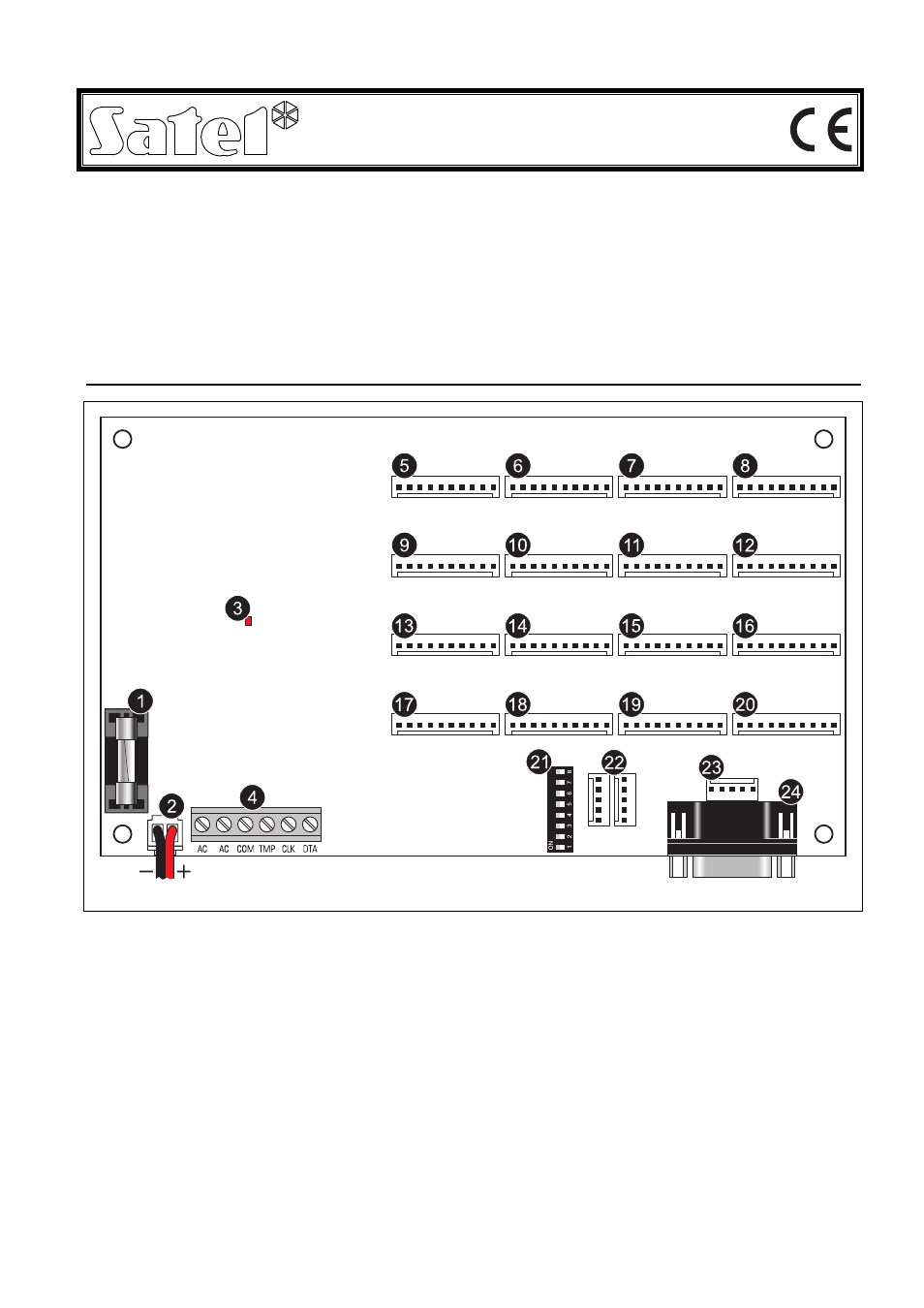

Abb. 1. Ansicht der Elektronikplatine.
Erläuterung zur Abbildung 1:
1 - Schmelzsicherung des Aufladesystems des Akkus (3,15 A).
2 - Leitungen zum Anschluss des Akkus (rot +, schwarz -).
3 - Diode zur Anzeige der Prüfung oder Aufladung des Akkus.
4 - Klemmen:
AC - 18 V AC Stromversorgungseingang (aus der Sekundärwicklung des Netztransformators).
COM - Masse.
TMP - Eingang für Sabotagekreis des Moduls (NC).
CLK - Uhr.
DTA - Daten.
5 - Anschlussbuchse für LEDs 1-8.
6 - Anschlussbuchse für LEDs 9-16.
7 - Anschlussbuchse für LEDs 17-24.
8 - Anschlussbuchse für LEDs 25-32.
