Seite 4
4
CA-64 PTSA
SATEL
Parametrierung der Blinksequenz der LEDs
Die Blinksequenz der LEDs kann man mit Hilfe des LCD-Bedienteils oder des Programms D
LOAD
X
modifizieren. Um die Sequenzzu parametrieren, bestimmen Sie, in welchen Zeitsegmenten die LED
leuchten soll, und in welchen nicht (die 2 Sek. lang dauernde Sequenz besteht aus 8 Zeitsegmenten).
Im LCD-Bedienteil ist der Zustand zu wählen, für den die Blinkweise geändert werden soll
(S
ERVICEMODUS
S
TRUKTUR
M
ODULE
B
EDIENTEILE
E
INSTELLUNGEN
Auswahl der
Anzeigeplatine
Auswahl des signalisierten Zustandes). Nach dem Abruf der ausgewählten Funktion
wird das Leuchten der LED im bestimmten Zeitsegment auf dem Display mit dem Symbol , und das
Erlöschen der LED mit dem Symbol
präsentiert (siehe: Abbildung 3). Um das angezeigte Symbol
zu wechseln fahren Sie mit dem Cursor auf das Zeitsegment (Tasten und ) und drücken Sie eine
beliebige Zifferntaste.

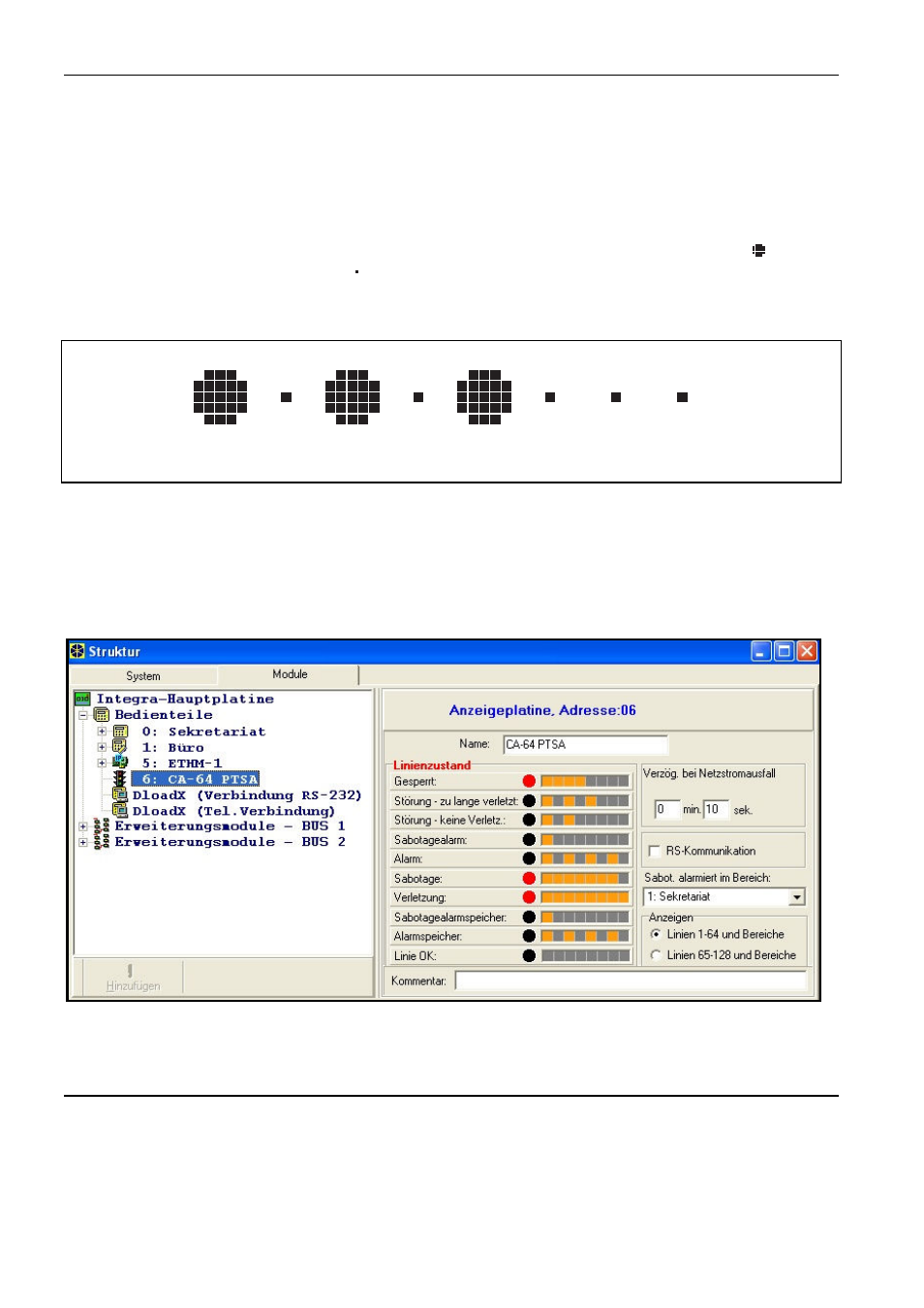

Abb. 3. Beispiel der Anzeige der Blinksequenz im LCD-Bedienteil.
Um die Blinksequenz über das Programm D
LOAD
X zu programmieren, öffnen Sie das Fenster
„Struktur”, die Registerkarte „Module” und wählen Sie aus der Liste die Anzeigeplatine aus.
Die Blinksequenzen für einzelne Zustände werden grafisch präsentiert. Ein orangenfarbiges Feld
gekennzeichnet ein Segment, in dem die LED leuchtet, und ein graues Feld – ein Feld in dem die
LED erloschen ist (siehe: Abbildung 4). Zweimaliges Klicken mit der Maustaste auf ein gewähltes
Feld wechselt seine Farbe.
Abb. 4. Programmieren von Einstellungen der Anzeigeplatine im Programm D
LOAD
X für
INTEGRA 128 Zentrale.
3. Zusammenarbeit mit der Leitstelle
Die Anzeigeplatine ist mit den Leitstellen STAM-1 (Programmversion 3.17 oder höher) oder STAM-2
kompatibel. Eine einzelne Anzeigeplatine ermöglicht die Zustandsvisualisierung von 64 Objekten
(zwei LEDs für jeden Objekt). Um mehr Objekte zu visualisieren, schließen Sie folgende
Anzeigeplatinen an (nur die erste Anzeigeplatine wird direkt an die Leitstelle angeschlossen – die
Erweiterungsplatinen werden miteinander verbunden). In einem System können Sie maximal 63
