6
C3X Lumis HOST
VIDEO S-VIDEO COMPONENT / RGBS 12V OUT GRAPHICS RGB
DVI-D HDMI AUDIO-OUT HD-SDI RS-232 USB LAN
2
1
6
5
8
7
10
11
9
4
3
17
16
15
14
13 18
12
CONTROL
R/Pr G/Y B/Pb H/HV V
R/Pb G/Y B/Pb H/HV V
R/Pb G/Y B/Pb H/HV V
R/Pb G/Y B/Pb H/HV V

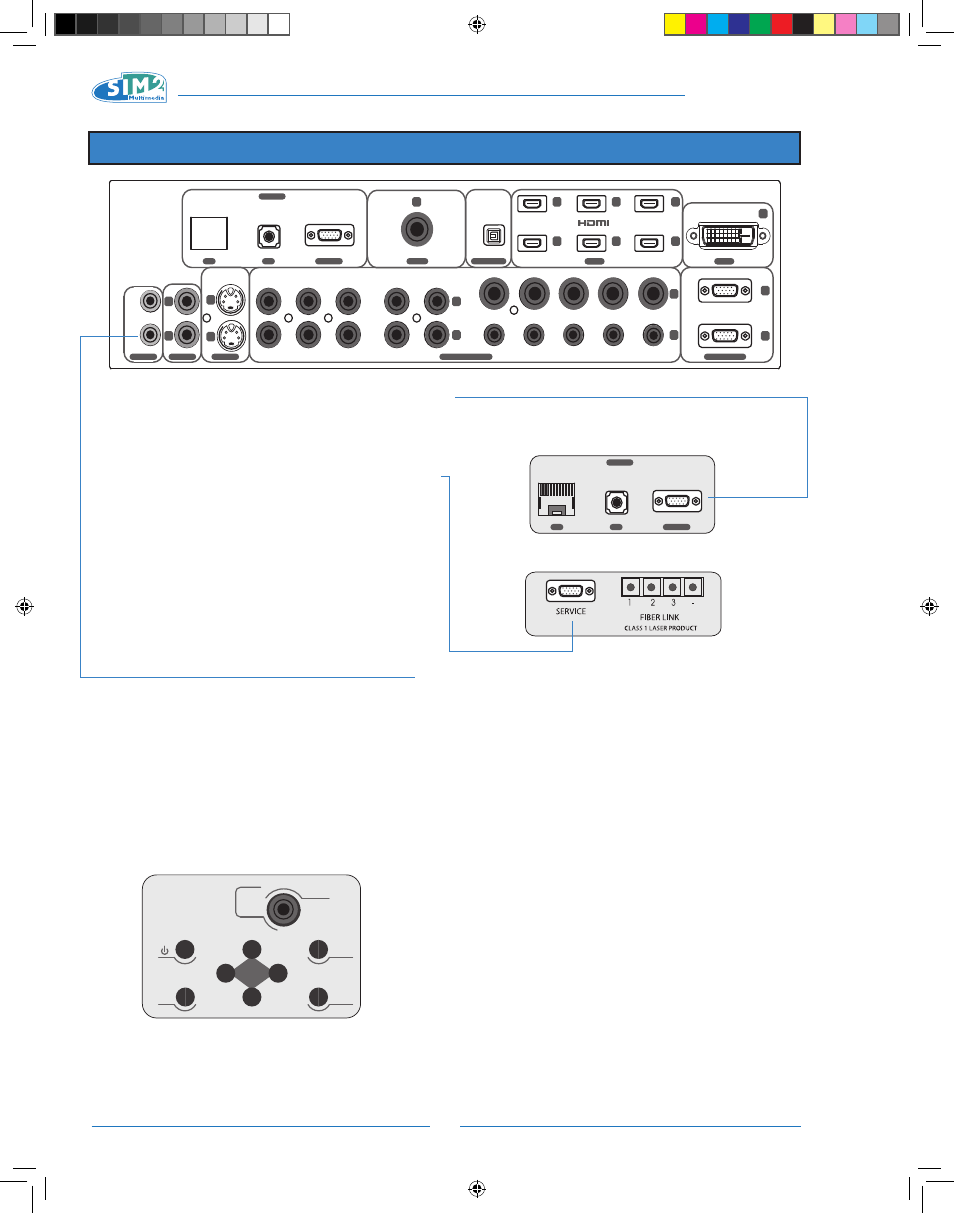

5 ANSCHLUSSTAFEL
AUSGÄNGE FÜR DIE REGELUNG DER MOTORISIERTEN SCHIRME
Das HOST-System ist mit zwei Ausgängen (Spannung 12 Vdc)
für die Steuerung motorisierter Bildschirme und für die Bedie-
nung motorisierter Vorhänge zur eingrenzung der Projektions-
fläche bei Änderung des projizierten Bildformats ausgestattet.
Der Ausgang TRIG1 aktiviert sich bei eingeschaltetem Pro-
jektor (blaue Leuchte eingeschalten) und deaktiviert sich bei
Projektor im Standby (rote Leuchte eingeschalten). Der Aus-
gangsstatus TRIG2 kann mit dem Punkt Vorhang des For-
mat-Menüs eingegeben werden. Mit diesem Ausgang kön-
nen die seitlichen, motorisierten Vorhänge gesteuert werden
die einen Projektionsschirm rechts und links abgrenzen.
Der Ausgang 12V Trig auf der Rückseite des Projektors kann
für die Steuerung des Betriebs einer Verzerrungslinse, die sich
vor dem Projektor befindet, benutzt werden.
USB-SCHNITTSTELLE - RS232 (KONTROLLFELD)
Die Funktionen des Projektors und des HOST-Systems kön-
nen über den Personal Computer oder über andere für die
Fernbedienung bestimmte Vorrichtungen gesteuert werden,
indem man sie an die RS232- oder uSB-Steckverbinder auf
der Schalttafel anschließt. Der Projektor hat auf der rückseiti-
gen Paneel einen RS232-Port
(nur für Kundendienstarbei-
ten verwendbar) und einen weiteren auf dem rückseitigen
Paneel des HOST-Systems. es wird empfohlen, serielle oder
uSB-Kabel erster Qualität zu benutzen, damit gewährleistet
ist, dass die elektrischen Steuersignale nicht abgeschwächt
und vom Projektor richtig interpretiert werden. Zur Benutzung
des uSB-Ports muss in den Steuer-PC ein spezifischer Driver
SIM2 eingebaut werden, der vom Händler/Verteiler geliefert
werden kann. Auf Anfrage liefert SIM2 zusätzlich unterlagen,
die weitere einzelheiten über das für die Programmierung
des externen Steuersystems benutzten Protokolls enthalten.
VERWENDUNGSMÖGLICHKEITEN DER EINGÄNGE:
(1,2) VIDEO
Fernsehgerät, DVD-Brenner, Videorecorder, Videokamera,
Konsole für Videogames
(3,4) S-VIDEO
Fernsehgerät, DVD-Brenner, Videorecorder, Videokamera,
Konsole für Videogames
(5,6,7,8) COMPONENT / RGBS
Fernsehgerät, HDTV-empfänger, DVD-Brenner, Videore-
corder, Videokamera, Konsole für Videogames,
Blu-Ray-Brenner, HD-DVD-Brenner
(9,10) GRAPHICS RGB
Computer
(11) DVI-D
HDTV-Brenner, DVD-Brenner, Computer
Der Input des DVD-D ist nicht mit HDCP (High-bandwidth
Digital Copy Protection) ausgestattet. Dieser Input zeigt kei-
ne mit HDCP kodifizierten Bilder. einige der neuesten Gra-
fikkarten unterstützen jetzt HDCP. Den Hersteller der Karte
für weitere Informationen kontaktieren.
(12,13,14,15,16,17) HDMI
HDTV-empfänger, DVD-Brenner, Konsole für Videogames,
Blue-Ray-Brenner, HDTV-Brenner
(18) HD-SDI
Professionelle Videoübertragungs-Geräte
ESC
MENU
INPUT
12v TRIG
Trigger
Max 100mA
VERBINDER LAN RJ45 (Control)
Das HOST-System ist mit einem Lan RJ45-Port für die
Fernsteuerung der einheit ausgestattet. Für weitere Details
im Kapitel 8 nachlesen.
RS-232 USB LAN
CONTROL
PROJEKTOR - RÜCKSEITIGES PANEEL
