107
NE
D
ER
LA
ND
S
D

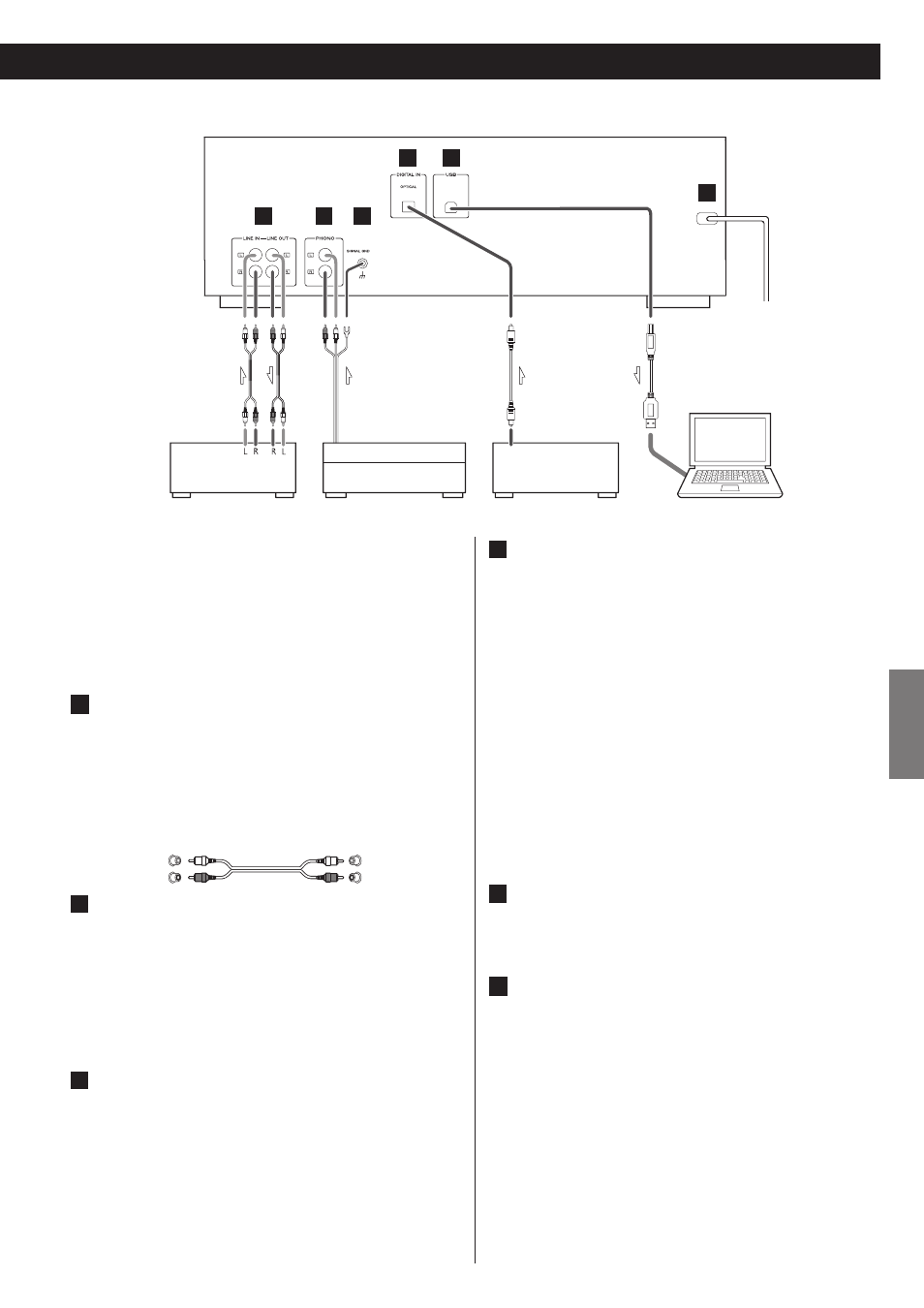

DIGITAL IN-aansluiting [DIGITALE INGANG]
Sluit deze aansluiting met een in de handel verkrijgbare optische
digitale kabel aan op de digitale uitgang van een digitaal
apparaat, zoals een CDspeler, om digitale audiosignalen te
kunnen opnemen.
Als de samplingfrequentie van het digitale ingangssignaal wordt
gewijzigd terwijl de optische digitale kabel is aangesloten, wordt
het signaal wellicht niet juist herkend. (“OPTICAL UNLOCK”
verschijnt op het scherm.)
Als dit zich voordoet, maakt dan de optische digitale kabel los
van de aansluiting en maak deze weer vast na het wijzigen van
de frequentie.
U kunt ook na het wijzigen van de frequentie van het apparaat
een keer uit en inschakelen.
< Als de samplingfrequentie van het ingangssignaal 48 kHz is, zijn
sommige van de audiospecificaties anders.
E
USB-poort (B-type) [USB]
Sluit deze aan op een USBpoort van een computer om het
geluid van dit apparaat te converteren naar digitaal signaal en dit
naar de computer te verzenden.
F
Netsnoer
Steek het netsnoer in het stopcontact nadat alle andere
aansluitingen zijn voltooid.
Q Als u het apparaat voor langere tijd gebruikt, trek dan de
stekker uit het stopcontact.
Q Zorg dat het netsnoer wordt aangesloten op een
stopcontact dat het juiste voltage levert.
Q Houd de stekker vast als het snoer in het stopcontact wordt
gestoken of eruit wordt getrokken. Trek nooit met kracht aan
het netsnoer.
Q Steek als alle aansluitingen zijn gemaakt de stekker van
het netsnoer in het stopcontact.
< Lees eerst aandachtig de instructies bij alle apparaten die u
met dit apparaat wilt gebruiken.
< Zorg dat alle pluggen goed vastzitten. Bundel de kabels
niet om brom en ruis te voorkomen.
A
LINE IN/OUT-aansluitingen
Deze aansluitingen verzenden een analoog 2kanaals
audiosignaal. Sluit de componenten aan met behulp van de
meegeleverde RCAkabels.
Zo aansluiten:
Witte plug e witte aansluiting
(L: linker kanaal)
Rode plug e rode aansluiting
(R: rechter kanaal)
Bianco (L)
Rosso (R)
Bianco (L)
Rosso (R)
Wit (L)
Rood (R)
Wit (L)
Rood (R)
B
PHONO-aansluitingen [draaitafel]
Sluit de RCAkabel van de draaitafel aan op de PHONO
aansluitingen.
Zo aansluiten:
Witte plug e witte aansluiting
(L: linker kanaal)
Rode plug e rode aansluiting
(R: rechter kanaal)
< Dit apparaat kan werken met Moving Magnet (MM)elementen.
C
SIGNAL GND [signaal aarde]
Sluit de aardkabel van de draaitafel aan op deze aansluiting.
< Dit is geen aardbeveiliging.
< Als de aardkabel van de draaitafel niet is aangesloten op deze
aansluiting kan er zich brom en ruis voordoen.
AD-RW900 (retro)
Presa
a muro
PLAY
(IN)
REC
(OUT)
TAPE/MD/CD-R
Giradischi
Lettore CD,
Piastra MD ecc.
DIGITAL OUT
Computer
A
B
D
E
F
C
Cavi
RC
A
Cavi
RC
A
Amplificatore
Cavo US
B
Cavo digitlae pttic
o
Draaitafel
Versterker
RC
A
k
abels
RC
A
k
abel
USB
k
abel
Optische dig
itale k
abel
Computer
CDspeler, MD
deck, etc.
Stopcontact
(achterpaneel)
