DIGITAL IN-terminal [DIGITAL IN]
För att spela in digitala ljudsignaler, anslut detta uttag till den
digitala utgången på en digital enhet såsom en CD-spelare med
en kommersiellt tillgänglig optisk digitalkabel.
Om samplingsfrekvensen för den ingående digitala signalen
ändras medan en optisk digitalkabel är ansluten, kan det inte
kännas igen korrekt. (”OPTICAL UNLOCK” visas i teckenfönstret.)
Om detta inträffar, koppla bort den optiska digitalkabeln från
kontakten en gång och anslut den efter byte av frekvens.
Alternativt, efter att ha bytt frekvens, kan du stänga av strömmen
en gång och sedan slå på den igen.
< När samplingsfrekvensen av den ingående digitala signalen är 48
kHz, kan en del av de värden för ljudspecifikationerna skilja sig åt.
E
USB-port (B-typ) [USB]
Anslut denna till en dators USB-port för att konvertera ljud från
denna enhet till en digital signal och mata ut en signal till datorn.
F
Nätsladd
När alla andra anslutningar är klara, anslut stickkontakten till ett
vägguttag.
Q Om du inte använder denna enhet under en längre period,
dra ut nätsladden från vägguttaget.
Q Var noga med att ansluta nätsladden till ett eluttag som
levererar rätt spänning.
Q Håll i stickkontakten när du ansluter den till ett eluttag eller
drar ut den. Dra aldrig eller ryck i själva nätsladden.
Q När alla anslutningar är klara, anslut nätkabelns stickkontakt
till vägguttaget.
< Läs instruktionerna för varje enhet som du tänker använda
med den här enheten.
< Var noga med att ansluta varje kontakt ordentligt. För att
undvika surr och brus, bunta inte ihop anslutningskablarna.
A
LINE IN/OUT-uttagen
Dessa uttag överför en analog 2-kanals ljud-signal. Anslut
komponenterna hjälp av de medföljande RCA-stiftkablarna.
Var noga med att ansluta:
Vit kontakt e Vita uttaget
(L: vänster kanal)
Röd kontakt e Röda uttaget
(R: höger kanal)
Bianco (L)
Rosso (R)
Bianco (L)
Rosso (R)
Vit (L)
Röd (R)
Vit (L)
Röd (R)
B
PHONO-uttag [PHONO]
Anslut skivspelarens RCA-stiftkabel till PHONO-uttagen.
Var noga med att ansluta:
Vit kontakt e Vita uttaget
(L: vänster kanal)
Röd kontakt e Röda uttaget
(R: höger kanal)
< Tonhuvudet kan användas för denna enhet.
C
SIGNAL GND [SIGNAL GND]
Anslut jordledningen från skivspelaren till denna terminal.
< Denna är inte skyddsjordad.
< Om skivspelarens jordledning inte är ansluten till detta uttag kan
ett surrljud höras .

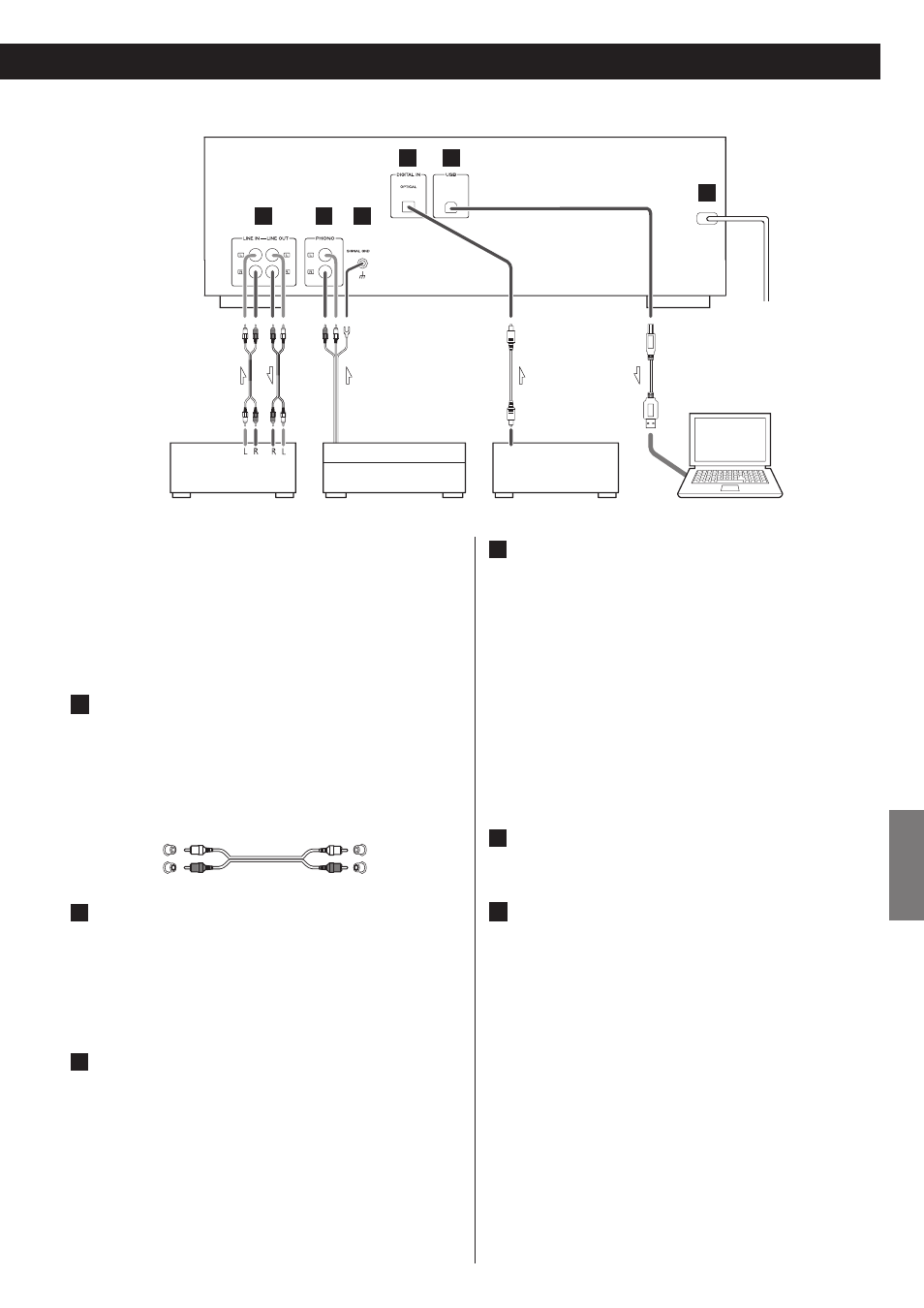

AD-RW900 (retro)
